Daikin BYCQ140E2GFW1 [6/16] Крепление панели к внутреннему агрегату

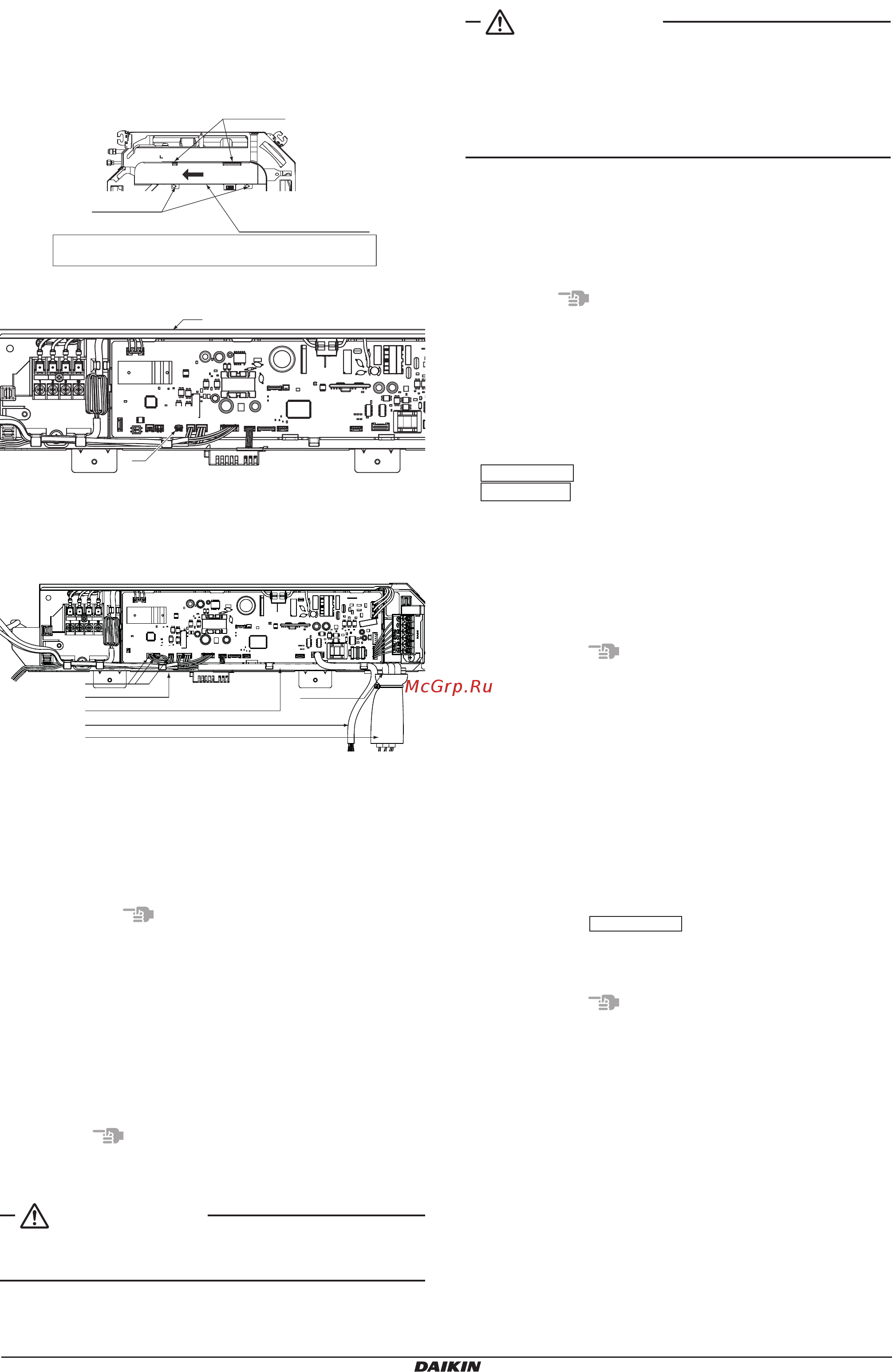

![Daikin BYCQ140E2GFW1 [6/16] Крепление панели к внутреннему агрегату](/views2/1763191/page6/bg6.png)
Руководство по монтажу BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
5
5-2 Крепление жгута электропроводки
(принадлежность (4))
(1) Снимите крышку КОРОБКИ ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ с внутреннего агрегата.
Выступы
Крышка КОРОБКИ
ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ
Винты
(2 точки)
Ослабьте винты (в двух точках) и сдвиньте крышку КОРОБКИ ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ в направлении, указанном стрелкой, чтобы снять крышку с выступов.
(2) Удалите перемычку X70A.
1
X70A
2
1 КОРОБКА ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
2 Перемычка
(3) Подсоедините жгут электропроводки (принадлежность (4))
к разъемам (X35A, X39A и X70A) и закрепите его с
помощью крюков на боковой стенке блока.
3
1
2
4
5
X35A X70A
X39A
6
1 Разъем
Убедитесь в том, что соединения выполнено
надежно
2 КОРОБКА ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
3 Жгут электропроводки на боковой стенке блока
4 Жгут электропроводки (принадлежность (9))
5 Трубка из стеклоткани
6 Жгут электропроводки (принадлежность (4))
Примечание
Убедитесь в том, что разъемы надежно соединены.
В противном случае поворотная заслонка, блок щеток
или воздушный фильтр не будут работать.
5-3 Крепление крышки КОРОБКИ
ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
Закрепите крышку КОРОБКИ ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ, выполнив в обратном порядке процедуру,
описанную в разделе "5-2 Крепление жгута электропроводки
(принадлежность (4))" на стр. 5 (1).
Примечание
Убедитесь в том, что повода или трубка из стеклоткани не
зажаты крышкой КОРОБКИ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы избежать повреждений при сборке, НЕ допускайте
чрезмерной затяжки винтов.
ПРЕДУПРЕЖДЕНИЕ
Аккуратно уложите электрические провода и надежно
закрепите крышку КОРОБКИ ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ.
Если электрические провода зажаты или приподнимают
крышку КОРОБКИ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ,
возможно поражение электрическим током или пожар.
6. Крепление панели к внутреннему
агрегату
Установите внутренний агрегат согласно прилагаемому к нему
руководству по монтажу.
Примечание
При извлечении панели из упаковки (на нижней стороне) не
прикладывайте усилия к поворотной заслонке, блоку щеток или
воздушному фильтру.
6-1 Проверки перед закреплением панели
•
Проверьте ориентацию внутреннего агрегата и
выгравированные на панели обозначения, как показано ниже.
Блок трубопроводов должен соответствовать обозначению
PIPING SIDE
, а дренажное гнездо — обозначению
DRAIN SIDE
.
• Разверните кронштейн временной защелки вверх.
• Извлеките кабель (на боковой стороне панели) из отверстия.
6-2 Крепление панели
(1) Осторожно зацепите два кронштейна временной защелки
впускного отверстия панели (на внутренней стороне стенки
с круглым отверстием) за крюки внутреннего агрегата.
Примечание
Отпустите панель, убедившись через контрольные отверстия в
том, что кронштейны временной защелки зацеплены за крюки.
(2)
Извлеките из отверстия жгут электропроводки, который был
закреплен, как описано в разделе "5. Подготовка внутреннего
агрегата" на стр. 4.
Осторожно извлеките из углового отверстия кабель,
отсоединенный от угловой декоративной крышки (с дисплеем)
(см. раздел "4. Подготовка панели" на стр. 3), избегая
зажатия кабеля монтажным кронштейном.
(3)
Зацепите расположенные на углах панели монтажные
кронштейны (в четырех точках) за крюки, предусмотренные на
внешней боковой поверхности внутреннего агрегата. (Первым
зацепите монтажный кронштейн с выгравированным
обозначением
PIPING SIDE
, а затем кронштейн,
находящийся на противоположном углу.)
Убедитесь, что жгут электропроводки или кабель (на стороне
панели) не зажат между панелью и внутренним агрегатом.
Примечание
Отпустите панель, только убедившись в том, что
монтажные кронштейны зацеплены за крюки.
(4) Завинтите четыре винта с шестигранной головкой,
расположенные непосредственно под монтажными
кронштейнами, приблизительно на 5 мм. (Панель
приподнимется.)
(5) Поверните панель в направлении, указанном стрелками,
чтобы она полностью закрывала отверстие в потолке.
(6) Завинтите винты (4) так, чтобы расстояние между нижней
частью крюка внутреннего агрегата и нижней частью
панели составляло от 107 до 112 мм.
