BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B Руководство по монтажу
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
8
6-6 Монтаж S-образной трубы
(принадлежность (3))
Установите сторону пылесборника (выгравировано обозначение A)
перед монтажом стороны щетки (выгравировано обозначение B).
(Выполните монтаж так, чтобы выгравированные символы совпадали.)
Пылесборник
Пылесборник
Блок щеток
Проверьте
соответствие
выгравированн
ых символов.
2
Выступы
(2 точки)
Выступ
(1 точка)
Блок щеток
Сторона блока щеток
S-образная труба
(принадлежность (3))
Сторона
пылесборника
Проверьте
соответствие
выгравированных
символов.
1
Примечание
Убедитесь в том, что выступы надежно вошли в зацепление.
В противном случае возможны проблемы со сбором пыли.

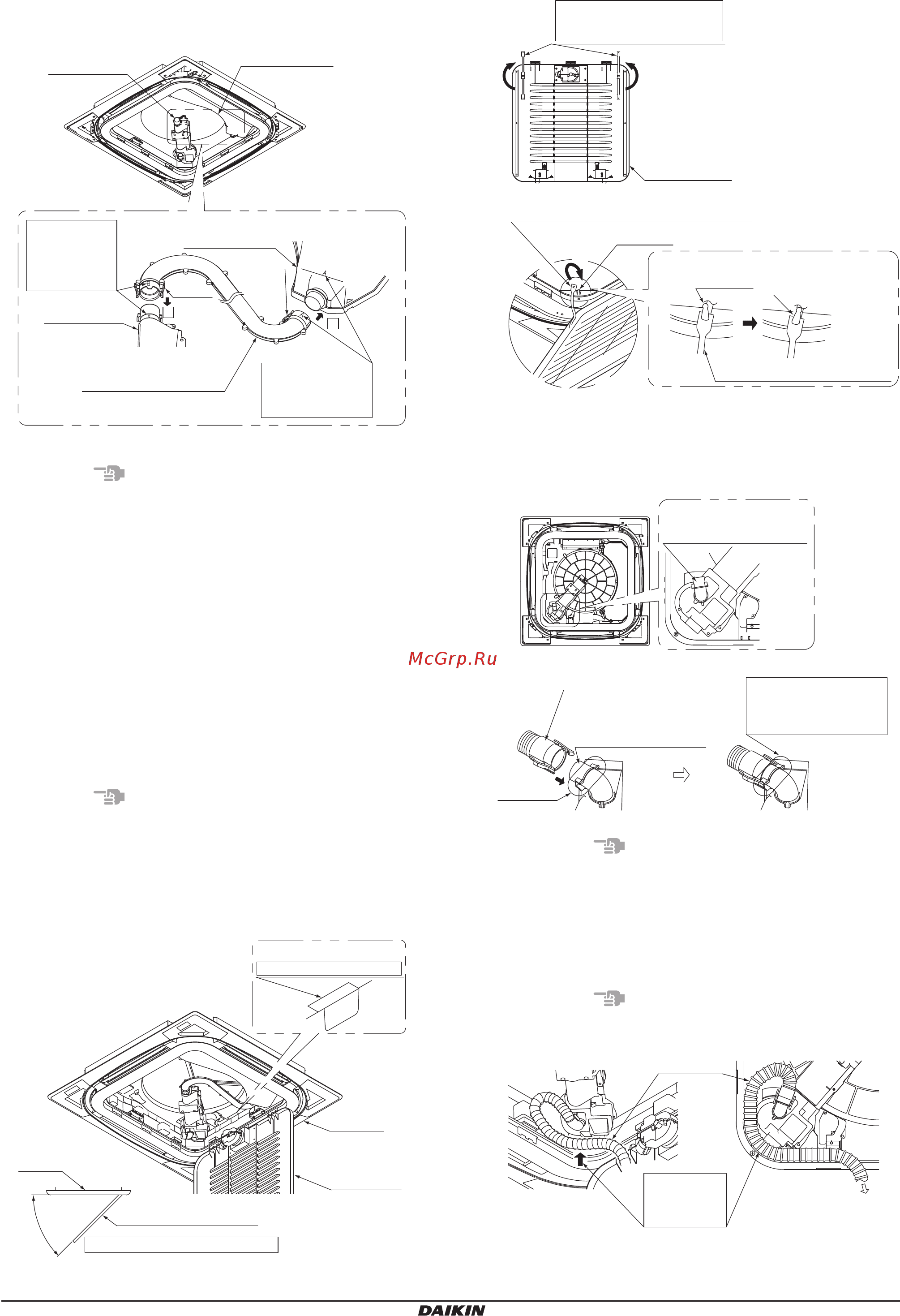

7. Крепление воздухозаборной решетки
и декоративных угловых крышек
Воздухозаборную решетку можно повернуть и закрепить
в одном из двух возможных направлений.
В случае монтажа нескольких блоков при необходимости
скорректируйте направления воздухозаборных решеток. Изменение
направления также может быть выполнено по запросу заказчика.
7-1 Крепление воздухозаборной решетки
* Выберите крюк (A) или (B) и зацепите выступы
воздухозаборной решетки.
Примечание
Если выбрана ненадлежащая сторона для зацепления,
воздухозаборная решетка может быть повреждена.
7-2 Крюк (A)
(1) Установите воздухозаборную решетку приблизительно под
углом 45° и зацепите крюки (в трех точках) за панель.
45°
Панель
Панель
Решетка
воздухоза-
борника
Решетка
воздухозаборника
SUCTION GRILLE HOOKING SIDE
Угол установки решетки воздухозаборника
Дисплей на отметке
SUCTION GRILLE HOOKING SIDE
(2) Как показано на рисунке, зацепите шнуры для
предотвращения падения воздухозаборной решетки
за угловые крючки (на двух углах).
Измените направления шнуров
для предотвращения падения.
Решетка
воздухозаборника
Крючок
Шнур для предотвращения падения
Крючок
Загните крючок
внутрь.
Шнур для предотвращения падения
(3)
Подсоедините гибкий шланг (принадлежность (2)) на стороне
панели.
(Ориентация гибкого шланга (принадлежность (2)) не имеет
значения.)
Соединение гибкого
шланга на стороне панели
Гибкий шланг
(принадлежность (2))
Соединение гибкого
шланга на стороне панели
Надежно закрепите
выступы в крюках
(в двух точках).
Крюки
(2 точки)
Примечание
Убедитесь в том, что выступы надежно вошли в зацепление.
В противном случае возможны проблемы со сбором пыли.
(4) Надавите на присоединенный на шаге (3) гибкий шланг,
чтобы разместить его в панели.
(Убедитесь, что шланг не зажат закрытой воздухозаборной
решеткой.)
Примечание
Нажимая на гибкий шланг при размещении, не порвите его.
Гибкий
шланг
К решетке
воздухозаборника
Надавите на
гибкий шлаг,
чтобы разместить
его вдоль угла.
