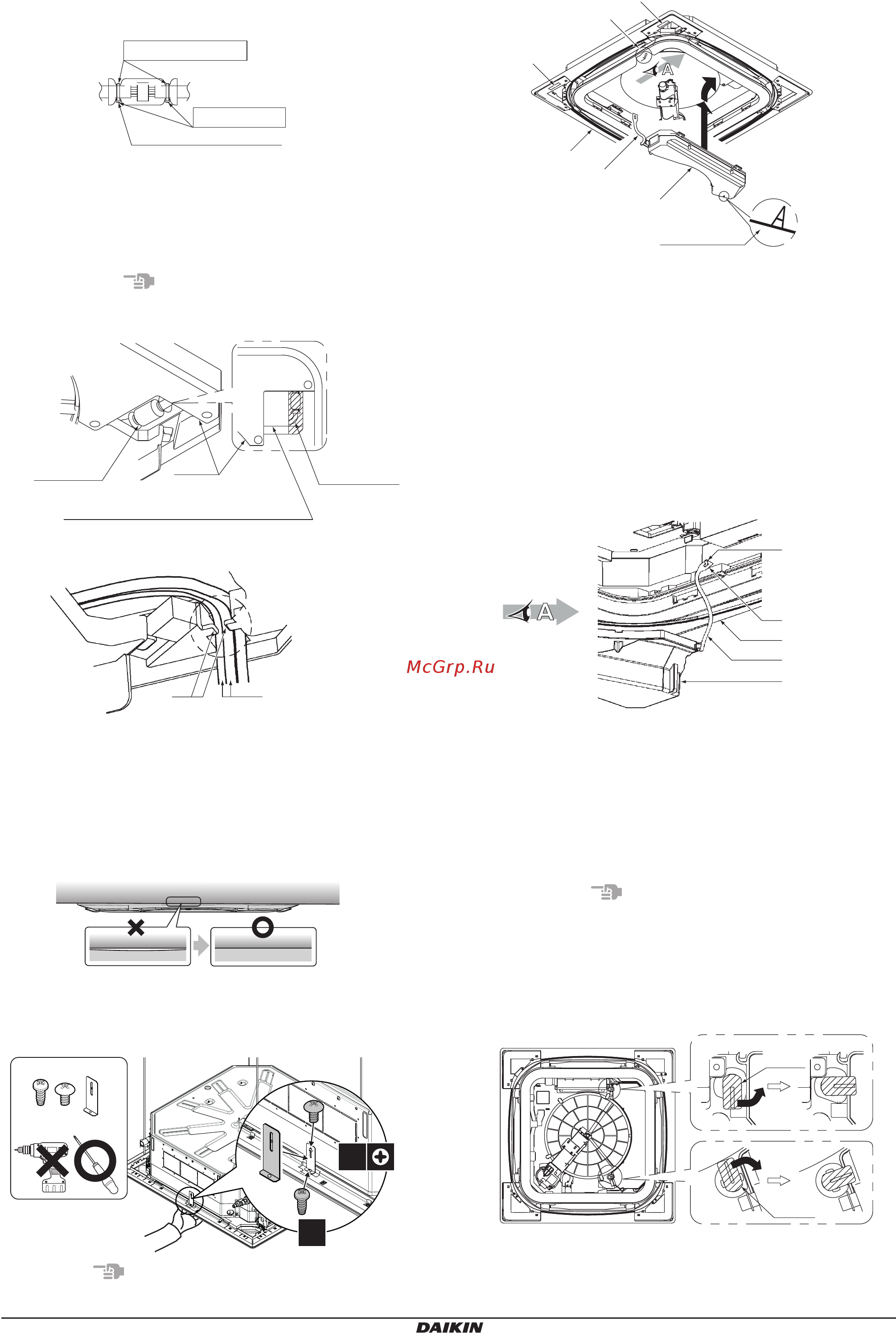

Руководство по монтажу BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
7
(4) Затяните и закрепите оба конца трубки из стеклоткани
с помощью прилагаемых хомутов (принадлежность (5)).
После закрепления обоих концов отрежьте лишние части
хомутов от их оснований.
Затяните хомуты
Отрежьте излишки
Хомут (принадлежность (5))
(5) Верните соединенные кабели в промежуток между
внутренним агрегатом и панелью.
(Разместите кабели в показанной на рисунке
заштрихованной зоне.)
Примечание
Осторожно разместите кабели так, чтобы они не
соприкасались с воздушным фильтром.
Подсоеди-
ненные
кабели
Подсоеди-
ненные
кабели
Панель
КОРОБКА ЭЛЕКТРИЧЕСКИХ
КОМПОНЕНТОВ внутреннего агрегата
(6) Проложите кабели через крюк.
21
1 Крюк
2 Проложите кабели через крюк
6-4 Устранение зазоров между декоративной
панелью и потолком
Если между декоративной панелью и потолком имеется зазор,
устраните его с использованием крепежного держателя (10)
и винтов из комплекта принадлежностей (11).
(1) Используйте винт A, чтобы установить крепежный
держатель C на панели.
(2) Используйте винт B, чтобы прикрепить крепежный
держатель C к блоку.
4×
2×
A
C
B
4×4× 4×
A B
C
Примечание
НЕ используйте электроотвертку для затягивания винтов.
6-5 Крепление пылесборника
1
2
3
4
5
6
7
b
a
1 Выгравированное обозначение на стороне
трубопроводов
2 Крючок панели
3 Выгравированное обозначение на дренажной
стороне
4 Панель
5 Шнур для предотвращения падения
6 Пылесборник
7 Установите пылесборник так, чтобы сторона
с выгравированным обозначением располагалась
снизу.
(1) Зацепите предупреждающий падение пылесборника шнур
за крючок панели, как показано на рисунке.
1
2
3
4
5
1 Крючок
2 Закрепленный шнур для предотвращения падения
3 Панель
4 Шнур для предотвращения падения
5 Пылесборник
(2) Закрепите пылесборник, выполнив в обратном порядке
процедуру, описанную в разделе "4-3 Удаление
пылесборника" на стр. 4.
Примечание
Убедитесь в том, что шнур для предотвращения падения
не зажат выпускным отверстием пылесборника в процессе
крепления последнего. В противном случае пылесборник
может работать ненадлежащим образом.
(3) Поверните фиксирующие ручки (в двух местах)
пылесборника и закрепите его.
(Лицевая сторона панели показана
для удобства объяснения.)
Запорный
выступ
Запорный
выступ
