BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B Руководство по монтажу
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
4

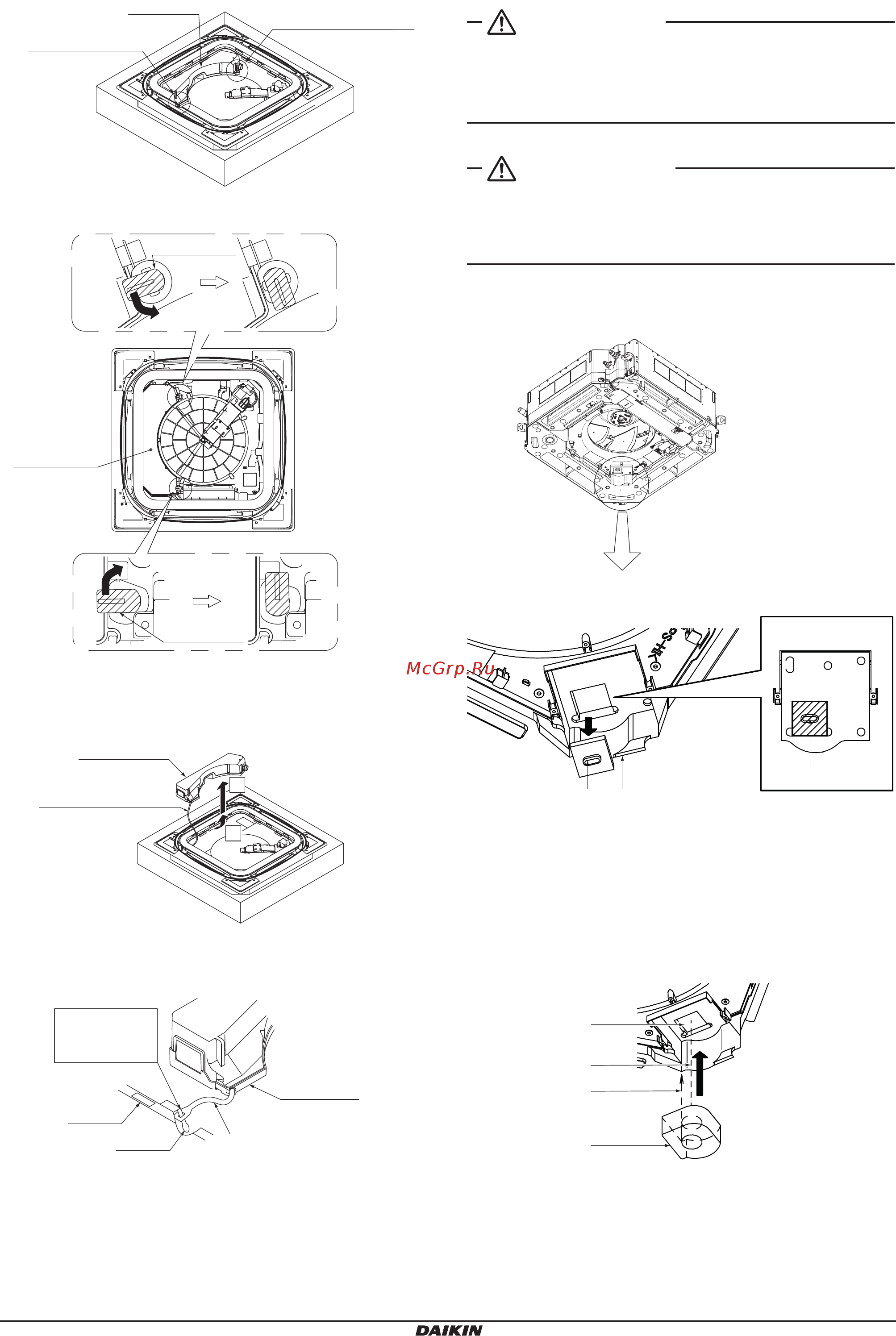

4-3 Удаление пылесборника
Фиксирующая
ручка пылесборника
и крючок
Пылесборник
Фиксирующая ручка
пылесборника
(1) Поверните две фиксирующие ручки пылесборника.
Пылесборник
(Лицевая сторона панели показана для удобства объяснения.)
Запорный выступ
Запорный выступ
(2) Снимайте пылесборник с панели аккуратно, чтобы не
повредить предотвращающий падение шнур.
Пылесборник
Шнур для
предотвращения
падения
2
1
(3) Снимите предупреждающий падение пылесборника шнур
с кронштейна крючка панели.
Снимите шнур для
предотвращения
падения с кронштейна
крючка.
Крючок
Пылесборник
Шнур для предотвра-
щения падения
Панель
5. Подготовка внутреннего агрегата
ПРЕДУПРЕЖДЕНИЕ
Перед проведением электромонтажных работ убедитесь
в том, что питание внутреннего и наружного агрегатов
выключено.
В противном случае возможно поражение электрическим током.
ПРЕДОСТЕРЕЖЕНИЕ
• Выполняйте следующие работы после монтажа внутреннего
агрегата.
• Установите внутренний агрегат согласно прилагаемому
к нему руководству по монтажу.
5-1 Крепление проставки (принадлежность (1))
(1) Снимите крышку перепускного отверстия.
1
2
2
1 Внутренний агрегат
2 Снимите крышку перепускного отверстия
(2) Снимите разделительную бумагу с двухсторонней липкой
ленты на задней стороне проставки (принадлежность (1)).
(3) Закрепите проставку (принадлежность (1)) на отверстии
для перепуска воздуха.
После закрепления проставки убедитесь в том, что
отверстие для перепуска воздуха не закрыто.
44
3
1
2
1 Отверстие для перепуска воздуха
2 Установлено для выравнивания относительно
отверстия для перепуска воздуха.
3 Выровняйте углы
4 Поставка (принадлежность (1))
