Подготовка к работе

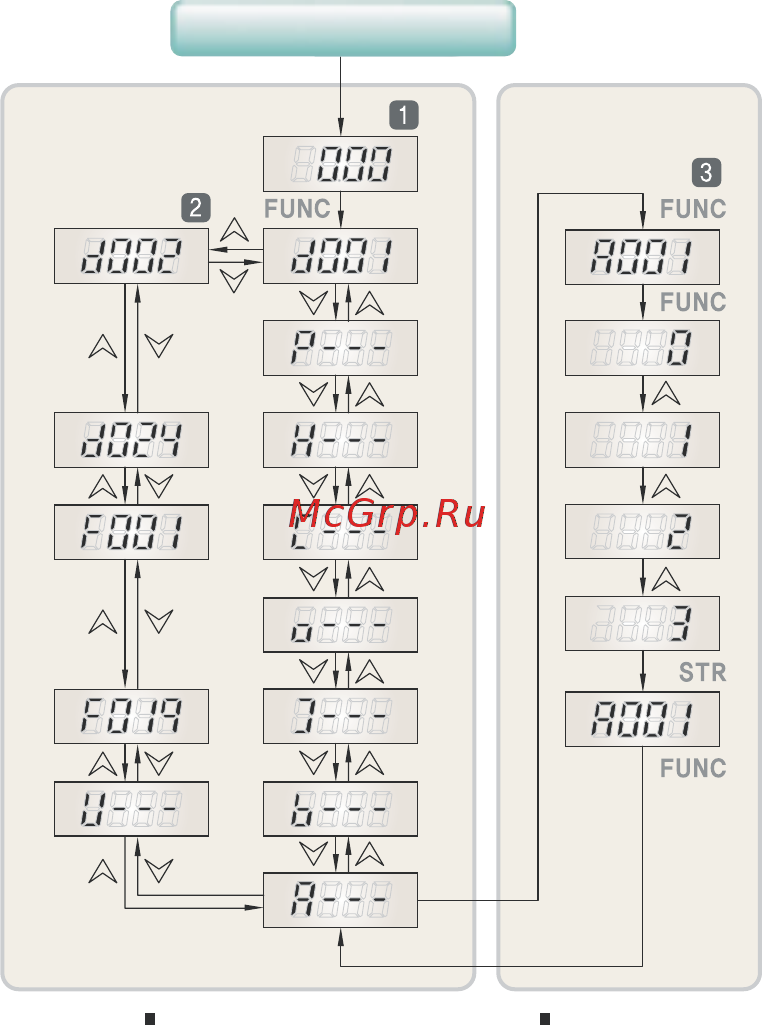

Переключение между функциональными режимами
Исходное значение
■ Отображение установленного значения параметра
при включенном питании.
■ Отображение выходной частоты d001 : 0.00 [ Гц]
Переключение между функциональными режимами
■ Функциональный режим изменяется при помощи кла-
виши FUNC и клавиши UP/DOWN.
■ Отображение Кода функции при нажатии клавиши
FUNC при заданном значении
(например: 0.00 → нажать один раз клавишу FUNC →
d001 )
■ Режим монитора отображается при нажатии клавиши
FUNC
(например: A001 → нажать клавишу FUNC один раз → A--- )
*Исключая режим монитора и F-группы.
■ Режим монитора отображается при нажатии A↔B↔I↔o↔C↔H↔P.
Питание включено
Изменение
режима
Установка
параметра
Содержание
