48
Трехфазовый
источник питания
MCCB
MC
Инвертор
Двигатель
Прокладк а
проводов
и опции
Разделите на сумму (дистанцию прокладки про-
водов от инвертора до источника питания, от
инвертора до двигателя) на чувствительный ток
размыкателя утечек (ELB).
Когда прокдадка CV линии произведена в металлической
трубке, в ней протекает ток утечки.
IV линия является высокой диэлектрической постоянной.
Таким образом, ток повышается в 8 раз.
Поэтому, используйте чувствительный ток в 8 раз превыша-
ющий значение, приведенное в списке.
И если расстояние прокладки провода превышает 100 м,
используйте CV линию.
Дистанция прокладки проводов Чувствительный ток(мA)
100м и менее 30
300м и менее 100
600м и менее 200

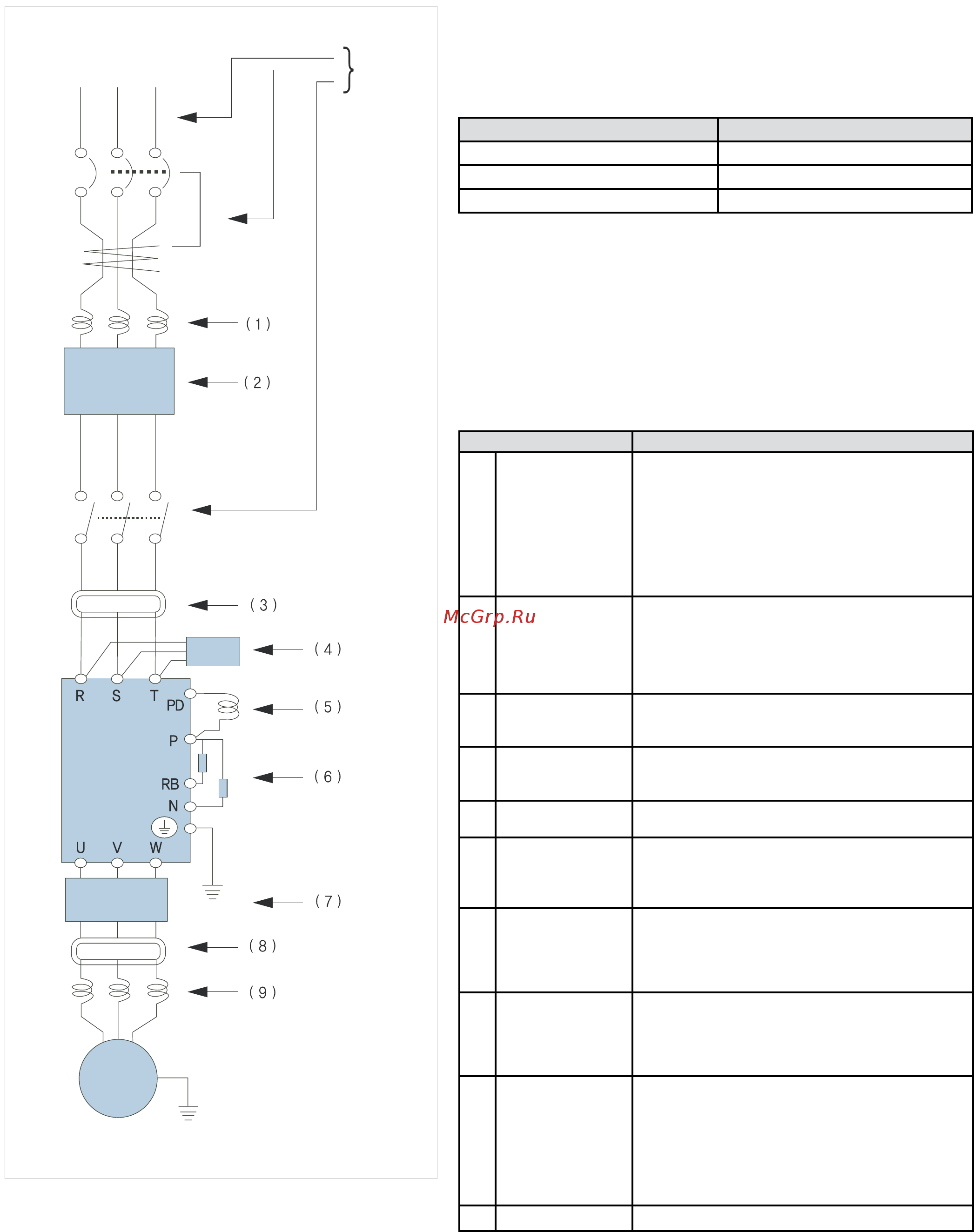

Наименование Функция
(1)
Реактор переменно-
го тока на стороне
ввода
(гармоническое
управление,
электрическая
координация,
улучшение коэффи-
циента мощности)
Подавление гармоник, наведенных в линиях элект-
ропередач, оно применяется при нарушении баланса
напряжения основного питания, когда оно превышает
3% (и мощность источника питания превышает
500kВA) или при быстром изменении напряжения пита-
ния. Он также улучшает коэффициент мощности.
(2)
Фильтр радио-
помех
(Реакотр нулеворй
фазы )
Наводка электрических помех может случиться в
оборудовании, установленном поблизости, в таком как
радиоприемники и т.д. .
Этот магнитный дроссельный фильтр снижает
излучение помех (он также может использоваться на
выходе) .
(3)
Фильтр электромаг-
нитных помех
Снижает помехи, генерируемые инвертором, попада-
ющие в линии питания . Подсоединяйте его к входной
стороне инвертора.
(4)
Фильтр радиопомех
(ёмкостный фильтр)
Данный ёмкостный фильтр снижает излучаемые поме-
хи из проводов сетевого питания на входной стороне
инвертора.
(5)
Дроссель линии
пост. тока
Подавляет гармоники, генерируемые инвертором.
(6)
Регенеративный
тормозной блок тор-
мозного резистора
Он используется для увеличения управляющего
крутящего момента инвертора для тяжелых условий
работы (вкл-выкл) ,
и улучшения способности замедления .
(7)
Фильтр помех на
стороне выхода
Снижает излучаемые помехи и проводки на стороне
вывода инвертора. Он снижает искажения волн радио
и ТВ приемников , и он используется для предотвра-
щения вывода из строя датчика и измерительных
инструментов.
(8)
Фильтр радиопомех
(реактор нулевой
фазы )
Наводка электрических помех возможна в оборудова-
нии, установленном поблизости в таком например как
радиоприемники.
Этот магнитный дроссельный фильтр снижает излуче-
ние помех (он также может использоваться на входе)
(9)
Реактор переменно-
го тока на стороне
выхода
(Для снижения
вибрации и предо-
твращения ложных
срабатываний
теплового реле)
Этот реактор снижает вибрацию в двигателе, вызван-
ную переключениями форм импульса инвертора,
путем сглаживания форм импульса до приближенных
к характеристикам общего энергоснабжения . Когда
прокладка проводов от инвертора до двигателя имеет
длину более 10 м, установка инвертора предотвращает
вывод из строя теплового реле гармониками, генериру-
емыми при переключениях инвертора.
LCR фильтр Фильтр гармонических колебаний для стороны выхода.
