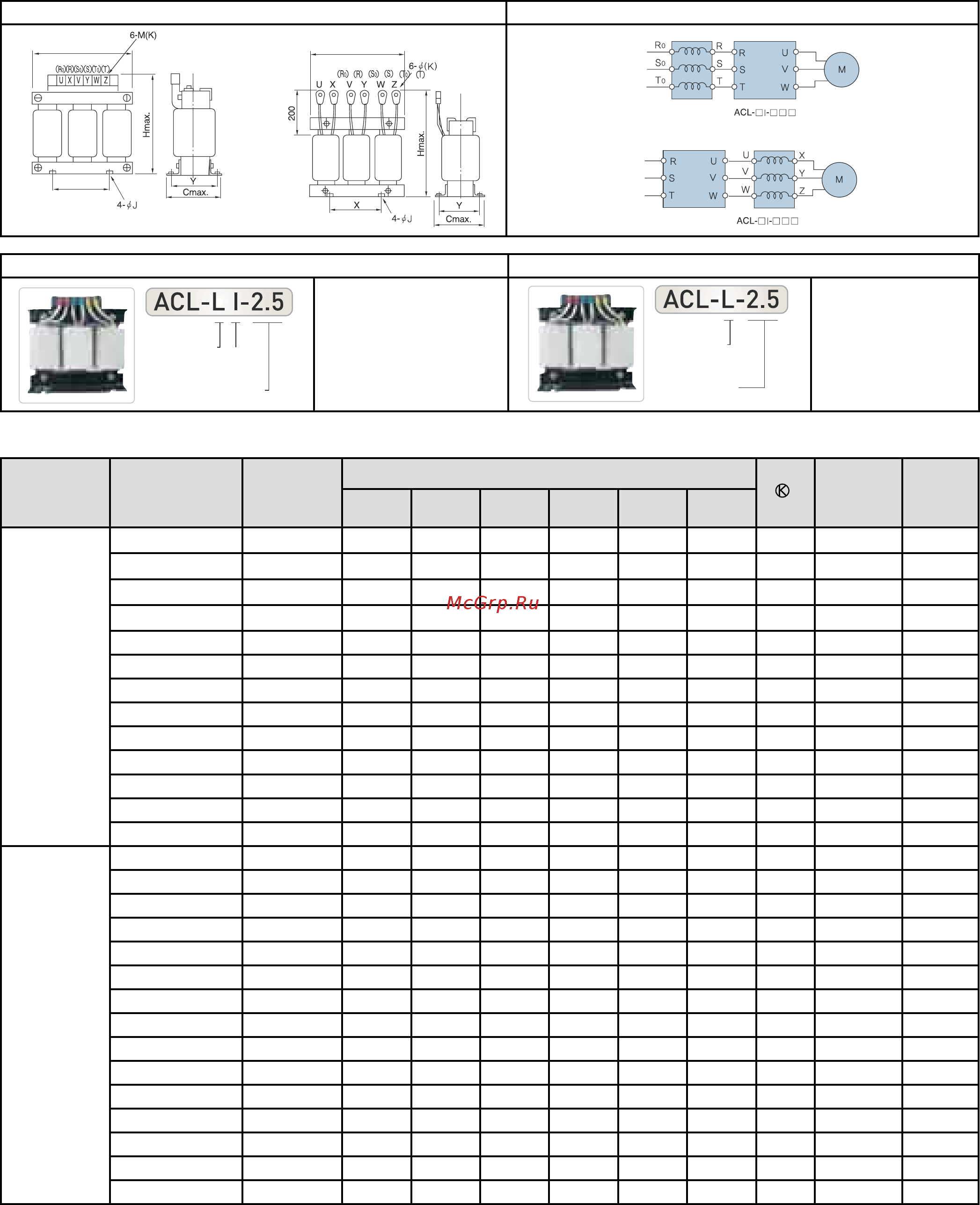

Hyundai N700-900HF [49/58] Входной и выходной реактор переменного тока
![Hyundai N700-900HF [49/58] Входной и выходной реактор переменного тока](/views2/1763222/page49/bg31.png)
49
Источник
питания
Источник
питания
Реактор
Реактор
Инвертор
Инвертор
Двигатель
Двигатель
(Сторона ввода)
(Сторона вывода)
■ Размеры ■ Схема соединений
Размеры реактора тока на стороне ввода Размеры реактора переменного тока на стороне вывода
■ Подавление гармоник
■ Улучшение ассиметрии
напряжений
■ Корректировка коэффици-
ента мощности
■ Снижение вибрации
■ Тепловое реле
■ Предотвращение
повреждений
Мощность двигателя (кВА)
Ввод
L: 3фазы 200В
Н3фазы 400В:
Мощность
двигателя (кВт)
L: 3фазы 200В
Н3фазы 400В:
Напряжение Модель
Мощность
инвертора
Измерение (мм)
Вес
(кг)
Смотрите
A C H X T J
Класс 200В
ACL-LI-1.5 0.75 110 80 110 40 52 6 4 1.85 1
ACL-LI-2.5 1.5 130 90 130 50 67 6 4 3.0 1
ACL-LI-3.5 2.2 130 95 130 50 70 6 4 3.4 1
ACL-LI-5.5 3.7 130 100 130 50 72 6 4 3.9 1
ACL-LI-7.5 5.5 130 115 130 50 90 6 4 5.2 1
ACL-LI-11 7.5 180 120 190 60 80 6 5 8.6 1
ACL-LI-15 11 180 120 190 100 80 6 6.7 10.0 2
ACL-LI-22 15 220 130 200 90 90 6 8 11.0 1
ACL-LI-33 18.5/22 220 130 200 125 90 6 8 15.0 1
ACL-LI-40 30 270 130 250 100 90 6 8 15.0 2
ACL-LI-50 37 270 130 250 100 90 7 8.3 16.0 2
ACL-LI-60 45 270 135 250 100 95 7 8.3 16.5 2
ACL-LI-70 55 270 130 250 125 112 7 8.3 24.0 2
Класс 400В
ACL-HI-5.5 3.7 130 90 130 50 75 6 4 3.9 1
ACL-HI-7.5 5.5 130 105 130 50 90 6 4 5.1 1
ACL-HI-11 7.5 160 110 160 60 95 6 4 8.7 1
ACL-HI-15 11 180 100 190 100 80 6 4 10 2
ACL-HI-22 15 180 110 190 100 80 6 5 10 1
ACL-HI-33 18.5/22 180 140 190 100 100 6 5 12 1
ACL-HI-40 30 270 120 210 100 100 7 6.7 14 2
ACL-HI-50 37 270 120 250 100 90 7 8.3 15.5 2
ACL-HI-60 45 270 125 250 100 95 7 8.3 16 2
ACL-HI-70 55 270 130 250 125 112 7 8.3 23.5 2
ACL-HI-100 75 270 140 250 125 112 7 10.3 26.5 2
ACL-HI-120 90 320 150 300 125 125 7 10.3 31 2
ACL-HI-150 110 320 170 300 125 140 7 13 38 2
ACL-HI-180 132 320 170 300 125 140 7 13 38 2
ACL-HI-220 160 320 160 300 125 130 13 40 2
