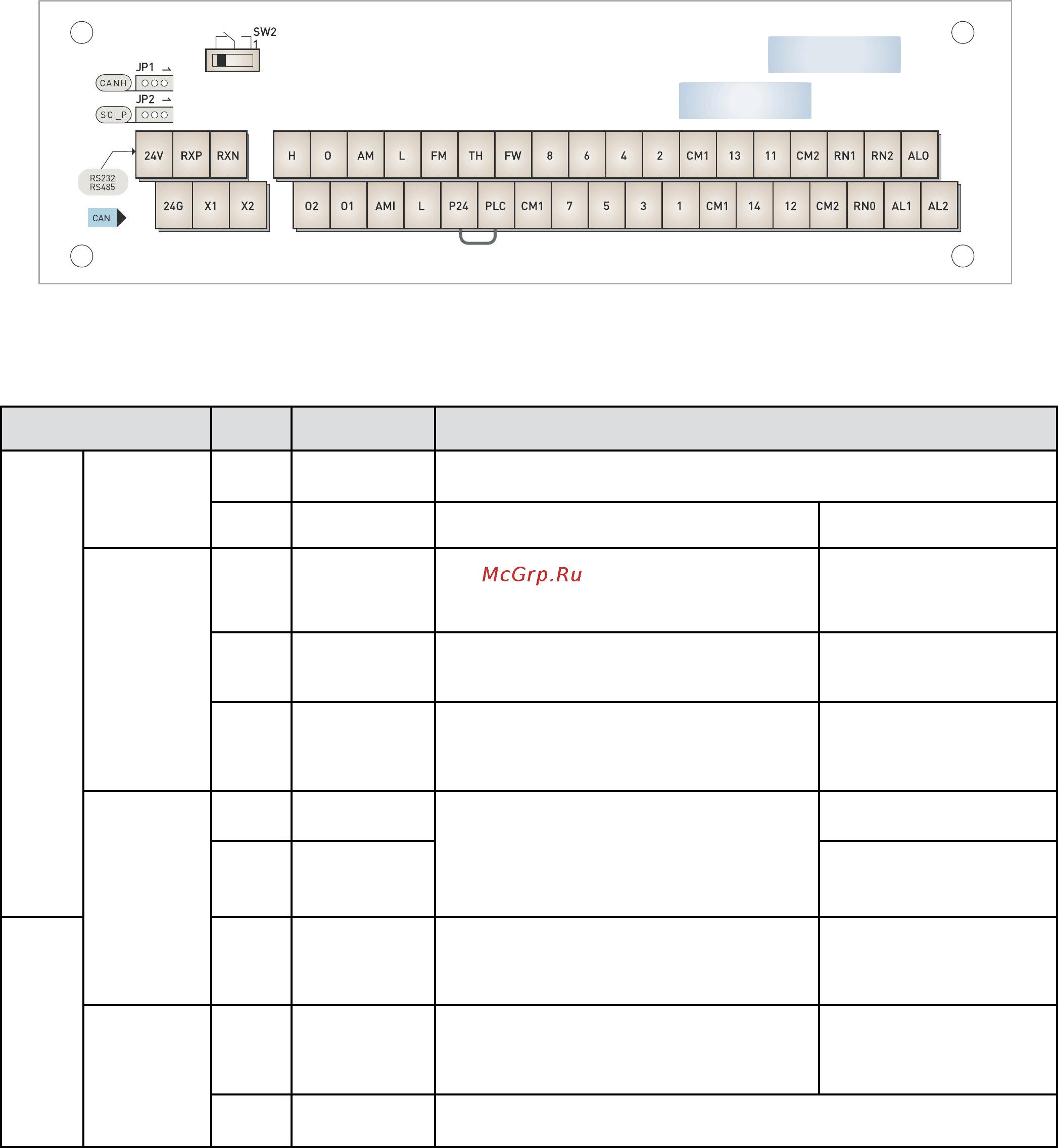

Короткий кабе ль
Реле работы
Сигнальноереле
Тип Символ
Наименование
клеммы
Объяснение содержания
Аналог
Источник
питания
L
Общее аналоговое
питание
Это общая клемма сигнала управления частотой (O, O2, OI) и аналоговый вывод(AM, AMI).
Не подсоединяйте к заземлению.
H
Питание для
частоты
Это питание 10В пост. тока для клемм . Разрешенный ток нагрузки 20 мА
Установка
частоты
O
Клемма питания
управления часто-
той (напряжение)
При подаче питания 0~10В постоянного тока, макс. часто-
та получается при 10В.
Входной сопротивление 14.4kОм
Разрешенное максимальное
напряжение -3~+12В постоянного
тока
O2
Поддержка управ-
ления частотой
(напряжение)
При подаче питания 0~±10В пост. тока, этот сигнал
добавляется к управлению частотой клеммы 0 или 0I .
Входное сопротивление 13k Ом
Разрешенное максимальное
напряжение 0~±12В пост. тока
OI
Клемма управле-
ния частотой (ток)
При подаче 4~20 мА, 20 мА является максимальной
частотой.
Когда вкл. только ‘AT’ клемма, этот сигнал ввода дейс-
твует.
Входное сопротивление 180 Ом
Разрешенный максимальный ток
24 мА
Монитор
AM
Аналоговый мони-
тор (Напряжение)
Выходное напряжение 0~10В пост. тока, выходной ток
4~20 мА:
Вывод выбранного пункта монитора ,выходной частоты,
выходного тока, крутящего момента, выходного напряже-
ния, входного электропитания, электрического теплового
диапазона, частоты LAD
Разрешенный максимальный
ток 2 мА
AMI
Аналоговый
монитор
(ток)
Разрешенный вывод менее
сопротивления 250 Ом
Цифра
(соедине-
ние)
FM
Цифровой монитор
(напряжение)
Выходное напряжение 0~10 постоянного тока (выходной
режим PWM) :
Вывод выходной частоты в цифровом виде кроме вывода
с вышеназванного монитора.
Разрешенный максимальный ток
1.2 мА
Максимальная частота 3.6k Гц
Источник
питания
P24
Питание интер-
фейса
Это питание 24В постоянного тока для соединения
входного сигнала.
При выборе логики источника входной контакт является
общим.
Разрешенный максимальный
выходной ток 100 мА
CM1
Общее питание
интерфейса
Общей клеммой является клемма FW , клемма 1-8 , клемма TH , клемма FM .
Не подсоединяйтесь к заземлению.
