Hyundai N700-900HF [43/58] Схемы соединений
![Hyundai N700-900HF [43/58] Схемы соединений](/views2/1763222/page43/bg2b.png)
43

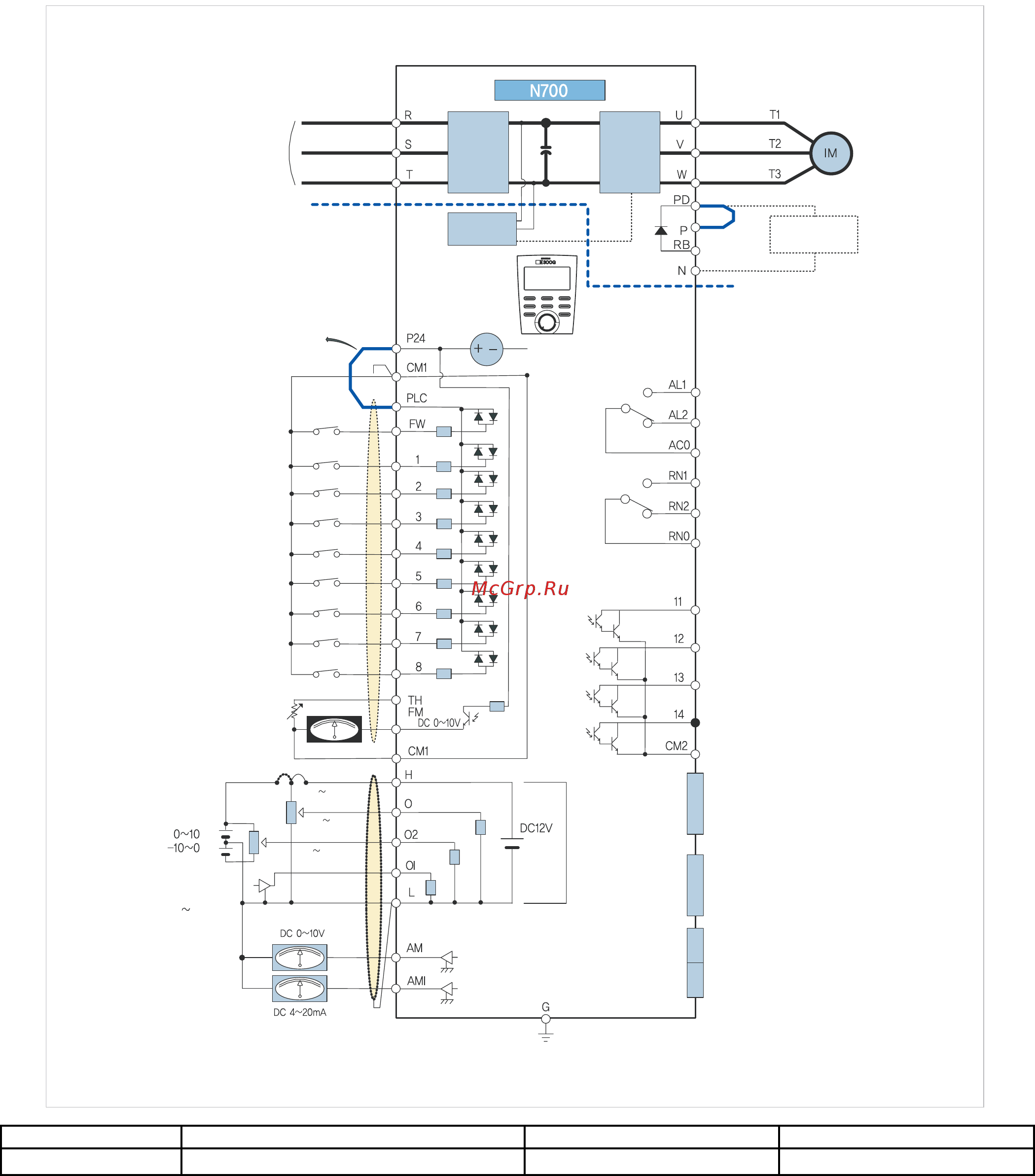

Схемы соединений
Схема соединений клеммы (стоковый тип)
Начальная
установка
(Стоковый тип)
Микропроцессорные
входные клеммы
(8 клемм)
Короткозамкнутая шина
Микропроцессорный
релейный выход
(Аварийный сигнал
начальной установки)
Микропроцессорный
релейный выход
(начальная установка)
Работа)
Мискропроцессорная выходная клемма 11
(открытый коллектор)
Опция 1
Опция 2
Аналоговый ввод
Ввод терморезистора
Прибор установки
частоты (500 1 кОм)
Вывод монитора
FM (PWM)
∙ Вывод монитора
АМ(Аналоговый вывод)
Выбор входного источника
180Ом
13кОм
14 .4кОм
Заземление (200В: D тип , 400В: C тип)a
Короткозамкнутый
кабель
сигналы
Силовая цепь
Цепь управления
Инвертор
* Инвертор, мощность до 22 кВт,
имеетвстроенный BRD
Резистор
цепи BRD (Опция)
Выпря-
митель
PCB
управление
3фазное питание
380-480В
10%, 60/60Гц( + )
Постоянный ток
Постоянный ток
В
В
∙ Вывод монитора
АМ(Аналоговый вывод)
Мискропроцессорная выходная клемма 12
(открытый коллектор)
Мискропроцессорная выходная клемма 13
(открытый коллектор)
Мискропроцессорная выходная клемма 14
(открытый коллектор)
24В пост тока.
4 20мА
пост тока.
-10 10мА
пост тока.
0 10мА
пост тока.
Наименование клеммы FW, PLC, 8, 7, 6, 5, 4, 3, 2, 1, FM, THM H, O, O2, OI, AM, AMI 14, 13, 12, 11
Общее CM1 L CM2
Общее для каждой клеммы разнится для каждой клеммы в отдельности.
