Русский 12
6. РАБОТЫ С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА
• Инструкции по установке трубопровода для хладагента наружного блока можно найти в руковод-
стве по монтажу, прилагаемом к наружному блоку.
• Надежно заизолируйте газовый трубопровод и трубопровод для хладагента. Неизолированные
трубопроводы могут стать причиной утечки воды. Для газового трубопровода следует использо-
вать изоляционный материал, способный выдержать температуру не менее 120°C. При использо-
вании во влажной ср
е
де следует усилить изоляционный материал трубопровода для хладагента. В
противном случае на поверхности изоляционного материала может образовываться конденсат.
• Перед началом установки убедитесь, что используется хладагент R410A. (При использовании хла-
дагента, отличного от R410A, нормальное функционирование невозможно.)
ПРЕДОСТЕРЕЖЕНИЕ
Этот кондиционер предназначен для работы с новым хладагентом R410A. При установке следует
соблюдать указанные справа требования.
• Используйте труборез и инструмент для развальцовки, соответствующие хладагенту R410A.
• При выполнении соединения развальцовки на участок внутри раструба рекомендуется наносить
только эфирное или сложноэфирное синтетическое масло.
• Используйте только конусные гайки, которые входят в комплект поставки кондиционера.
Использование других г
аек может стать причиной утечки хладагента.
• Избегайте загрязнения или попадания влаги в трубопровод. Трубопроводы следует затянуть или
обмотать лентой.
Не допускайте попадания веществ, отличных от указанного хладагента, таких как воздух, в охла-
ждающий контур.
Если во время работы возникает утечка хладагента, немедленно проветрите помещение.
• Перед подключением трубопровода для хладагента удалите остатки упаковочного материала (в т.ч
армирование).
(См. рис. 18)
• Хладагент заранее залит в наружный блок.
•

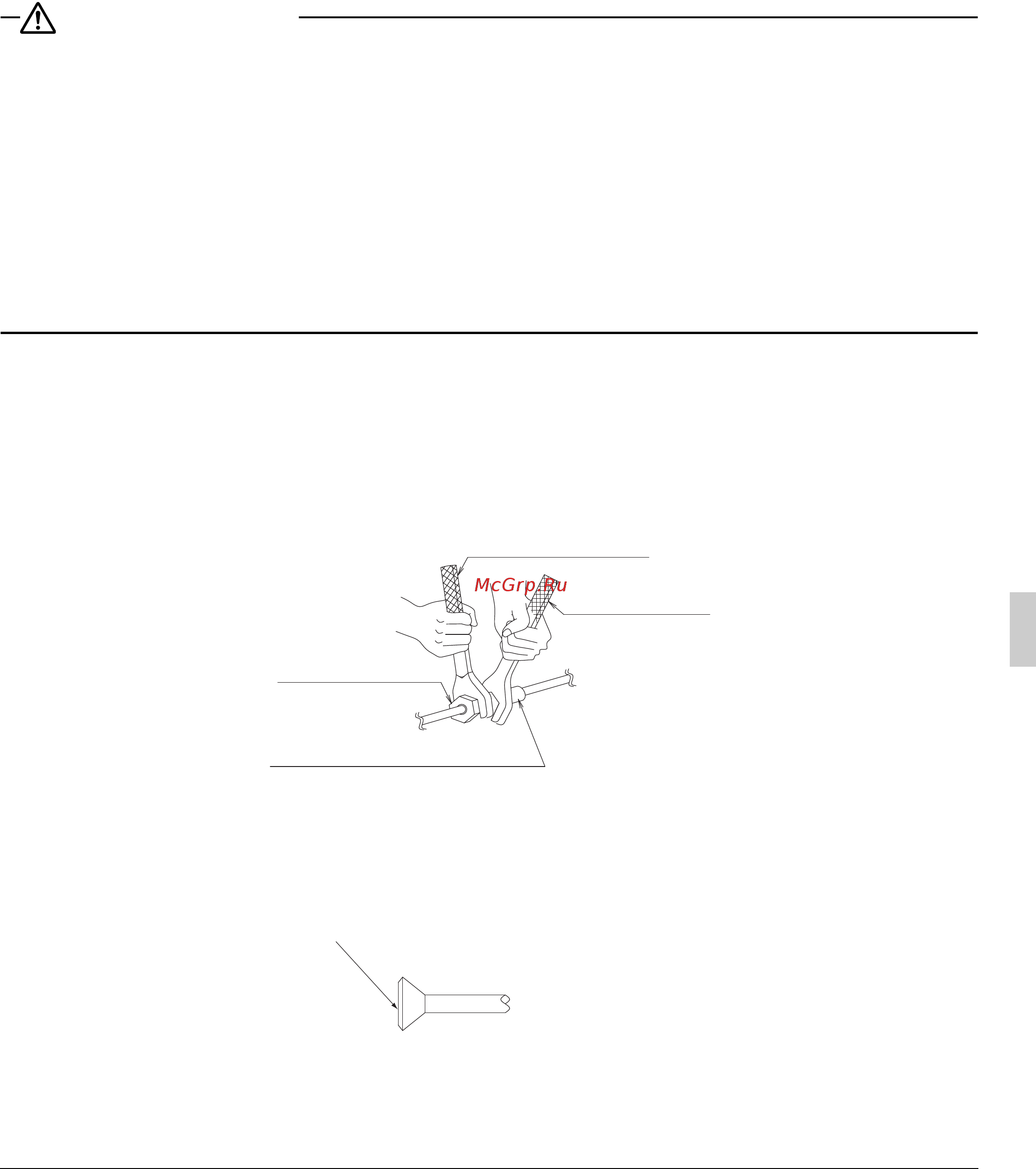

При подключении трубопроводов к кондиционеру обязательно используйте гаечный ключ и гаечный ключ с
ограничением по крутящему моменту, как показано на
рис. 13
.
Размеры раструба см. в Таблице 1.
•
При выполнении соединения развальцовки на участок внутри раструба рекомендуется наносить
только эфирное или сложноэфирное синтетическое масло.
(См. рис. 14)
Затем необходимо рукой
завернуть конусную гайку на 3-4 оборота и довернуть ее.
Моментный ключ
Гаечный ключ
Конусная гайка
Резьбовое соединение
Рис. 13
Нанесите на внутреннюю поверхность
раструба эфирное масло или сложноэфирное
синтетическое масло.
Рис. 14
09_RU_3P249378-6L.fm Page 12 Sunday, September 30, 2012 3:17 PM
