Русский 16
• После завершения работы с трубопроводами прорежьте снятую крышку вдоль трубопровода и
установите его.
Та к ж е , что касается крышки верхней панели, которая была снята ранее, проденьте провод
электродвигателя горизонтальной заслонки и вывод термистора через зажим на крышке вер-
хней панели и зафиксируйте их. (См. рис. 16 и рис. 19)
При этом следует заделать все за
зоры между тр
убопроводом и крышкой, закрывающей отвер-
стие для трубопровода, с помощью шпатлевки во избежание попадания пыли во внутренний
блок.
* Перед пайкой трубопровода для хладагента дождитесь, пока азот вытеснит из него воздух. Затем
выполните запаивание (ПРИМЕЧАНИЕ 2). (См. рис. 20) После завершения работы по запаиванию,
выполните соединение развальцовки с блоком.
ПРИМЕЧАНИЕ
1. Достаточное давление для пропуска азота через трубопровод должно составлять примерно 0,02
МPа, давление, которое дает почувствовать слабый ветерок и может быть достигнуто через кла-
пан, понижающий давление.
2. При пайке трубопровода для хладагента твердым припоем не используйте флюс. Используйте в
качестве твердого припоя фосфорную медь (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677) кото-
рая не требует флюса. (При использовании флюса, со
держащего хлор, трубопровод будет подвер-
гаться коррозии. Кроме того, если в нем содержится фтор, масло для холодильных машин
загрязнится, что окажет негативное влияние на контур хладагента.)
3. При выполнении проверки на наличие утечек в трубопроводе хладагента между внутренним и
наружным блоком после установки последнего обеспечьте подачу давления, указанного в руко-
во
дстве по монтажу наружного блока. См. также руководство по монтажу наружного блока или
техническую документацию трубопровода для хладагента.
4. Если хладагента по какой-либо причине недостаточно (вы не взяли с собой дополнительный бал-
лон и т.п.), возможно возникновение неисправности, такой как отсутствие охлаждения или обо-
грева. См. руководство по монтажу нар
ужного блока или техническую документацию
трубопровода для хладагента.
ПРЕДОСТЕРЕЖЕНИЕ
При пайке трубопровода для хладагента твердым припоем не используйте противоокисли-
тели.
Это может стать причиной неисправности компонентов и засорения трубопровода вследствие обра-
зования налета.

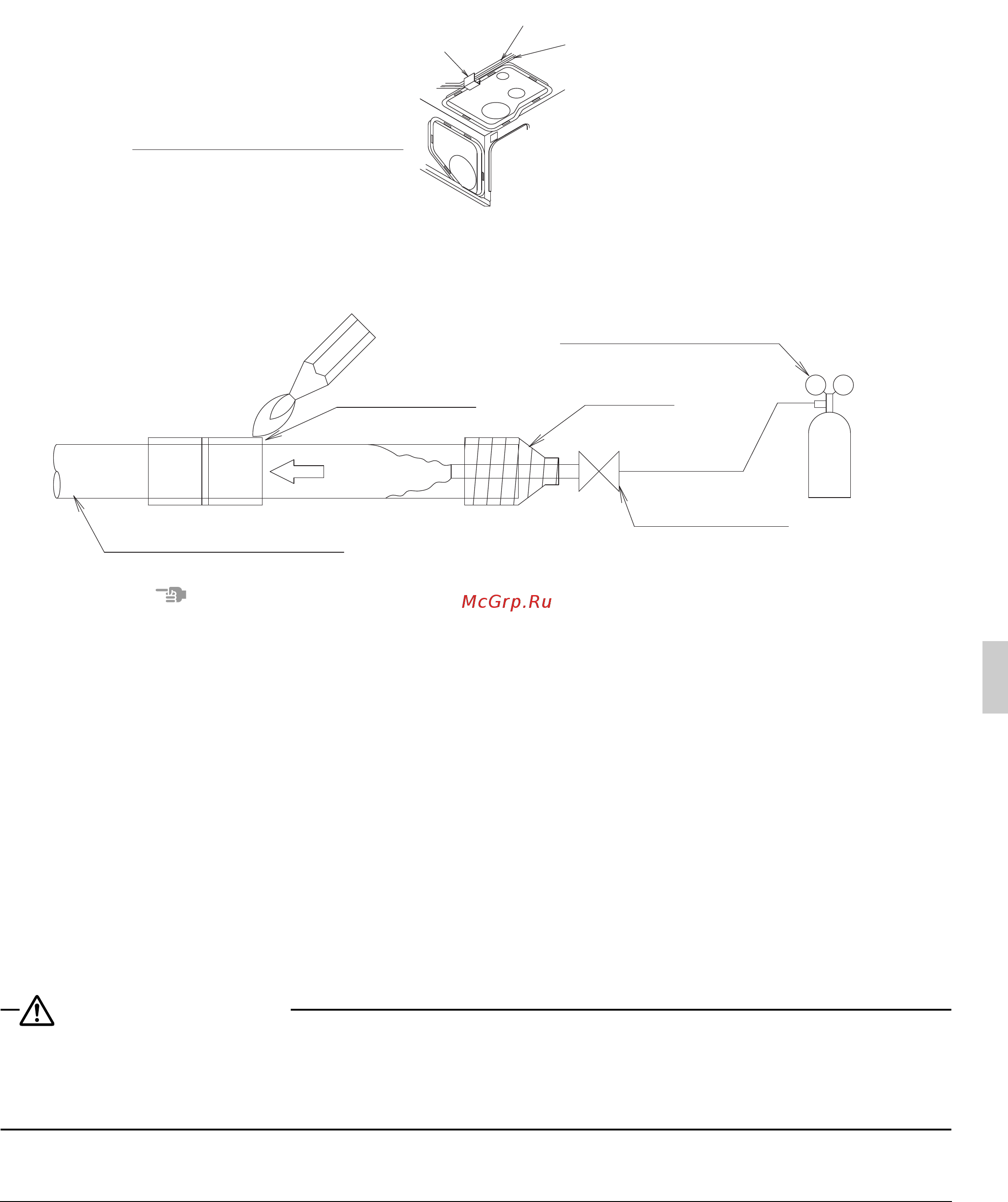

Вывод термистора
Провод двигателя горизонтальной лопасти
Зажим крышки
верхней панели
Рис. 19
Вид со стороны
воздухозаборного отверстия
Редукционный клапан
Место спайки
Обмотка
Запорный клапан
Азот
Азот
Трубопровод хладагента
Рис. 20
09_RU_3P249378-6L.fm Page 16 Sunday, September 30, 2012 3:17 PM
