7 Русский
•
Где нет опасности утечки воспламеняемых газов.
ПРИМЕЧАНИЕ
•
При наличии дополнительного пространства для детали * техобслуживание можно упростить, оста-
вив запас в 200 мм и более.
ПРЕДОСТЕРЕЖЕНИЕ
•
Устанавливайте внутренний и наружный блоки, прокладывайте шнур питания и соединительные провода на
удалении не менее 1 метра от телевизионной или радиоаппаратуры с целью предотвращения искажения изо-
бражений или возникновения шумов.
(В зависимости от силы радиоволн расстояние в 1 метр может быть недостаточным для предотвращения воз-
никновения шумов.)
• Устанавливайте внутренний блок на возможно большем удалении от люминесцентных ламп.
При наличии беспроводного пульта дистанционного управления в комнате, освещаемой электрон-
ными люминесцентными лампами (инверторного типа или с быстрым запуском), расстояние пере-
дачи сигнала может быть короче.
(2)
Для установки следует использовать подвесные болты.
Убедитесь, что место установки способно
выдержать вес внутреннего блока, и при необходимости подвесьте блок с помощью болтов, предварительно
укрепив место установки балками (высоту установки см. на схеме установки (5)).
(3)
Высота потолка
Допускается установка внутреннего блока на расстоянии до 4,3 м (для моделей 35-71 - 3,5 м) от потолка.

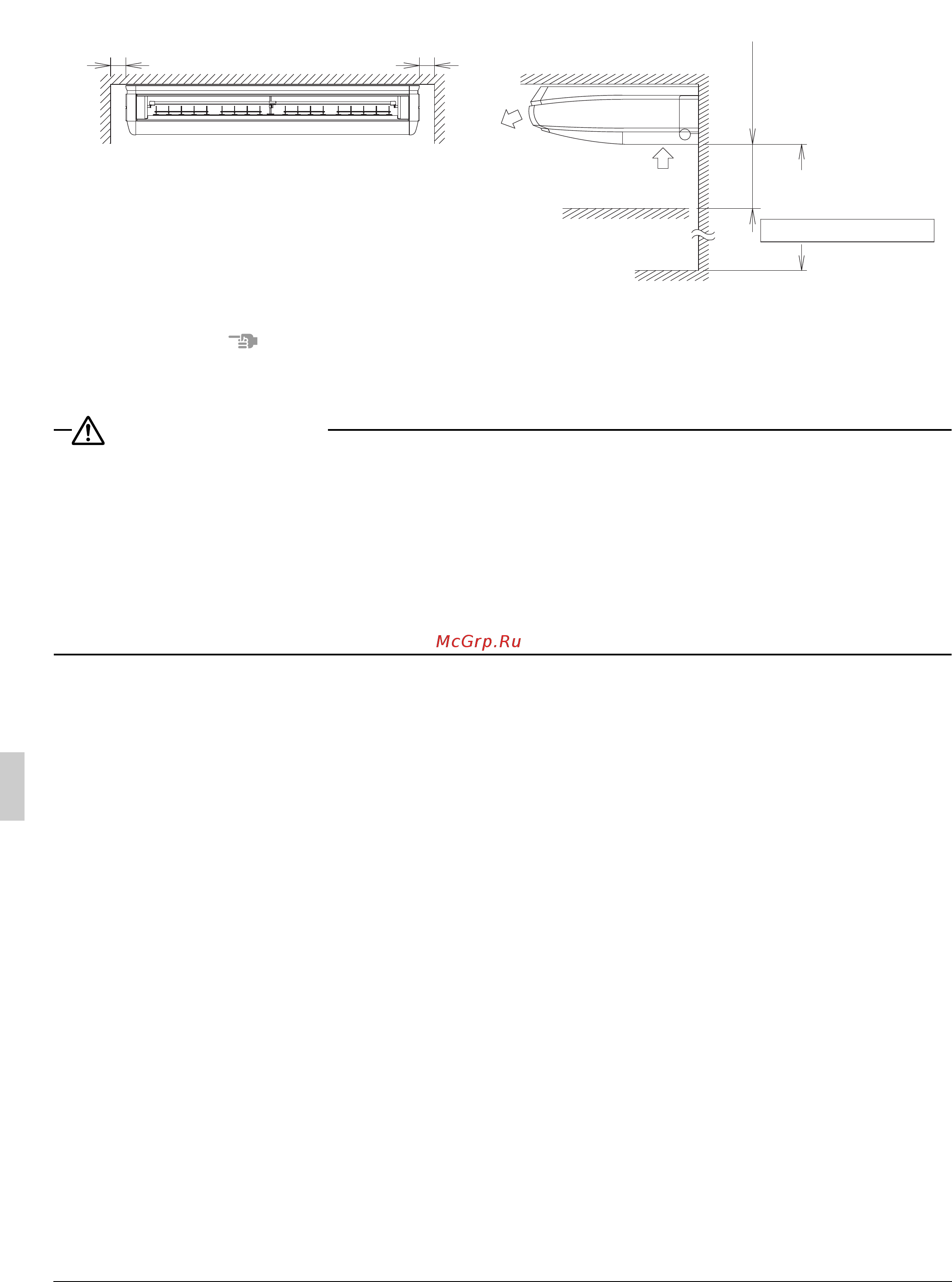

Рис. 1
[ Необходимое место для установки (мм) ]
*не менее 30 *не менее 30
Рис. 2
Нагнетание
Препятствия
2500 от уровня
пола или более
Для высокой установки
Уровень пола
не менее 300
Всасывание
09_RU_3P249378-6L.fm Page 7 Sunday, September 30, 2012 3:17 PM
