Русский 28
ПЕРЕКЛЮЧЕНИЕ ОСНОВНОЙ/СУББЛОК
• См. руководство по монтажу, прилагаемое к пульту дистанционного управления.
Способ прокладки проводки
(1) Снять крышку блока управления.
(2)
Добавьте проводку между пультом дистанционного управления 2 (вспомогательным) и контактом (P1, P2) клем-
мной колодки (X1M) для пульта дистанционного управления в блоке управления. (Полярность отсутствует.)
ПРИМЕЧАНИЕ
• Номера клемм наружного и внутреннего блоков должны совпадать.
10. УСТАНОВКА РЕШЕТКИ ВОЗДУХОЗАБОРНИКА · ДЕКОРАТИВНОЙ БОКО-
ВОЙ ПАНЕЛИ
Установите декоративную панель и решетку воздухозаборника, выполнив действия процедуры их
снятия в обратном порядке.
• При установке решетки воздухозаборника навесьте трос решетки воздухозаборника на подве-
шенную часть внутреннего блока, показанную на рис. 38.
ПРЕДОСТЕРЕЖЕНИЕ
Ремень может помешать закрытию решетки воздухозаборника. Перед закрытием убедитесь, что
ремень не выбивается из-за края решетки воздухозаборника.

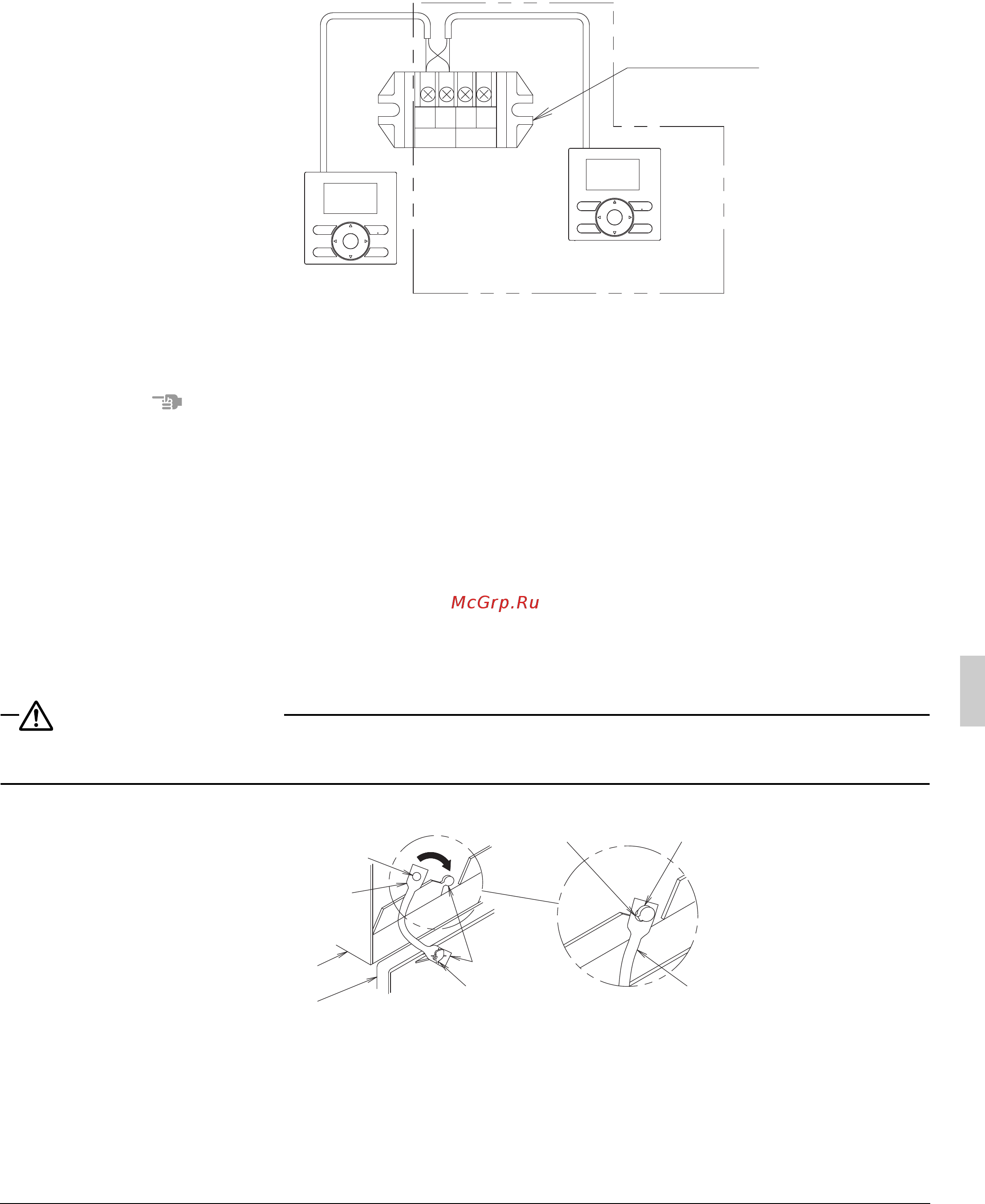

Рис. 37
Пульт
дистанционного
управления 1
(Главный)
Пульт
дистанционного
управления 2
(Вспомогательный)
Клеммная коробка
(X1M)
(Главный*)
Дополнительный пульт
дистанционного управления
P1 P2 F1 F2
Remote
controller
Transmission
wiring
* Для одновременно работающей системы обязательно
подсоедините пульт дистанционного управления через
ведущий блок.
Пластина
Крюк
Крюк
Круглое
отверстие
Круглое
отверстие
Поперечное отверстие
Пластина
Внутренний блок
Решетка
воздухозаборника
Рис. 38
09_RU_3P249378-6L.fm Page 28 Sunday, September 30, 2012 3:17 PM
