Русский 24
• Если крышка, закрывающая отверстие вывода трубопровода, вырезана, а само отверстие исполь-
зуется для вывода проводки, после подключения проводки установите крышку обратно.
• Заделайте зазор вокруг проводов шпатлевкой и изоляционным материалом (приобретается на
месте).
(Если во внутренний блок попадут насекомые или мелкие животные, внутри блока управления
возможно возникновение короткого замыкания.)
• Если низковольтная п
роводка (пульта дистанционного управления) и высоковольтная проводка
(цепи передачи, заземления) заводятся во внутренний блок через одно отверстие, на них воз-
можно воздействие электрических помех (внешних), что может стать причиной неисправности или
выхода из строя.
• Вне внутреннего блока сохраняйте расстояние между низковольтной (пульта дистанционного
управления) и высоковольтной проводкой (цепи передачи, заземления) не менее 50
мм. Если эти
проводки расположены вместе, на них возможно воздействие электрических помех (внешних), что
может стать причиной неисправности.
9-2 ПРИМЕР ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно устанавливайте на наружный блок автоматический выключатель для защиты от
утечки на землю.
Он нужен во избежание поражения электрическим током и возгорания.
При электрическом монтаже наружных блоков пользуйтесь руководством по монтажу, прилагаемым
к наружным блокам. Проконтролируйте тип системы.
• Парный тип:1 пульт дистанционного управления управляет 1 внутренним блоком (стандартная
система). (См. рис. 31)
• Система с одновременной работой:1 пульт дистанционного управления управляет 2 внутрен-
ними блоками.
(2 внутренних блока р
аботают одинаковым образом). (См.
рис. 32)

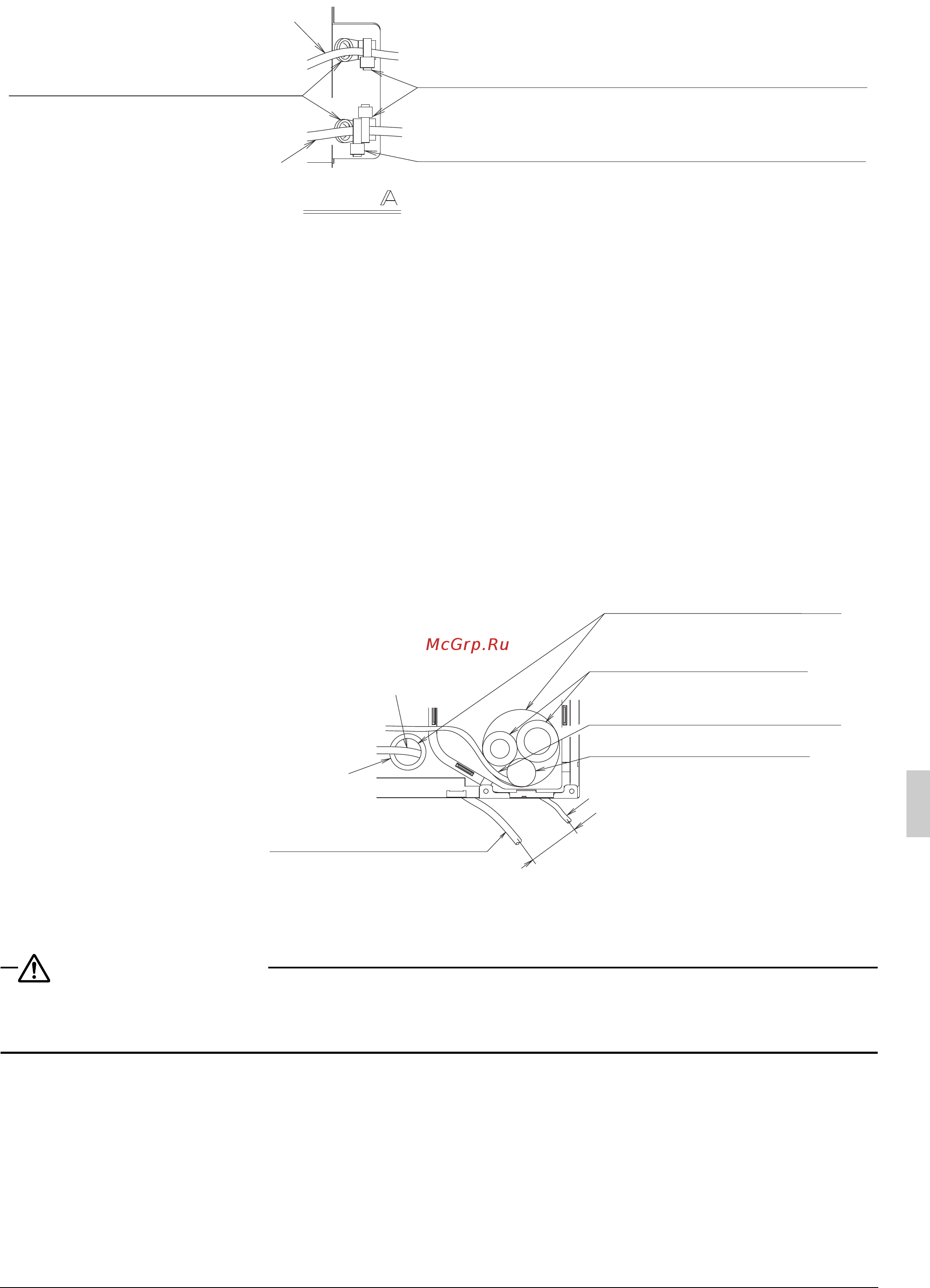

Шнур пульта дистанционного
управления
Провод питания и
провод заземления
ДЕТАЛЬ
Крепление проводки (11)
(дополнительная принадлежность)
Зажим (4) (дополнительная принадлежность)
Зажим (4) (дополнительная принадлежность)
(3) Изогните провод источника питания и провод
заземления чтобы они плотно вошли в зажимы
клеммной колодки.
(2)
Зафиксируйте провод в креплении с помощью зажимов таким образом,
чтобы на разъем клеммной колодки не действовала сила натяжения.
(1) Установите крепление на
вводе проводки.
Шпатлевка или
уплотнительный материал
(приобретается на месте)
Трубопровод хладагента
Шнур пульта
дистанционного управления
Дренажный трубопровод
Низковольтный провод
Зазор 50 мм
Высоковольтный провод
Пластиковая изоляционная трубка (10)
(дополнительная принадлежность)
Соединительная
проводка и проводка
заземления
09_RU_3P249378-6L.fm Page 24 Sunday, September 30, 2012 3:17 PM
