23 Русский
ПРЕДУПРЕЖДЕНИЕ
При выполнении проводки аккуратно укладывайте провода таким образом, чтобы крышку блока
управления можно было легко закрепить. Если крышка блока управления не установлена на
своем месте, провода могут выгнуться вверх или могут быть зажаты между блоком управления
и плитой, вследствие чего возможно поражение электрическим током или возгорание.

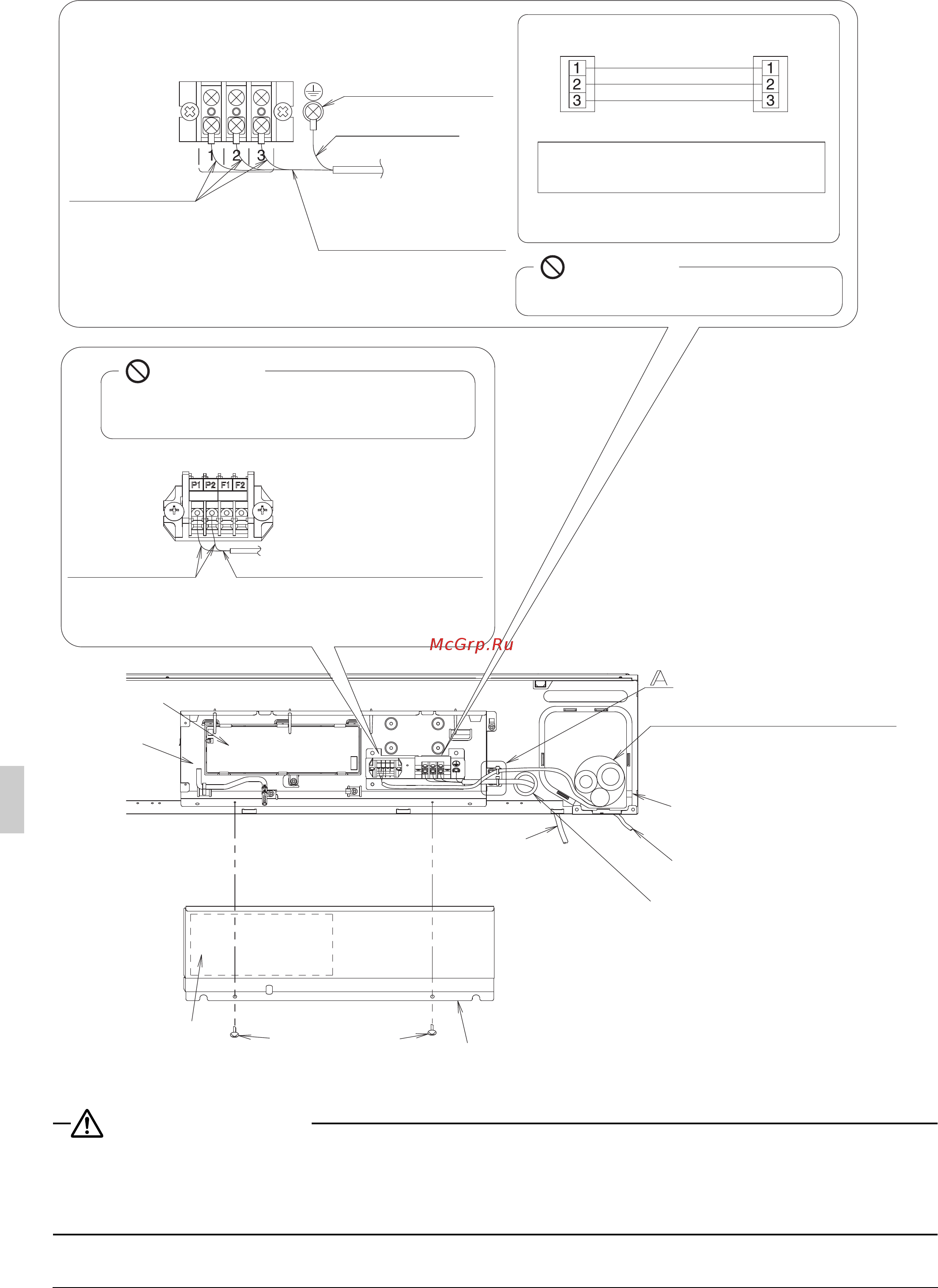

Шнур пульта
дистанционного управления
(полярность отсутствует)
R10 или больше
Клеммная коробка (X2M)
R10 или больше
Способ соединения соединительной
проводки и проводки заземления
R10 или больше
Контакт заземления
Наружный блок
Внутренний блок
Клеммная коробка
Клеммная коробка
Номера клемм наружного и внутреннего
блоков должны совпадать
Способ соединения
соединительной проводки
Способ соединения проводки пульта
дистанционного управления
Отверстие ввода проводки
Крышка задней входной трубы
Шнур пульта
дистанционного управления
Вырежьте выбивное отверстие
и вставьте резиновую втулку
(10) (дополнительная принадлежность)
Печатная
плата
Блок
управления
Этикетка со
схемой проводки
(сзади)
Винты крышки
блока управления
(2 шт.)
Крышка блока
управления
Соединительная
проводка и
проводка заземления
Соединительная
проводка и
проводка заземления
Клеммная коробка (X1M)
Запрещено
•
Запрещается отсоединять проводку источника питания.
• Запрещается спаивать провода.
Запрещено
• Запрещается спаивать провода.
09_RU_3P249378-6L.fm Page 23 Sunday, September 30, 2012 3:17 PM
