Русский 32
(9) Отсоедините пульт дистанционного управления от подчиненного блока и заново подключите его
к главному блоку. На этом процедура задания параметров завершается.
* При использовании дополнительного пульта дистанционного управления для ведомого блока
не требуется новое выполнение проводки пульта дистанционного управления на стороне веду-
щего блока. (Однако отключите провода, присоединенные к клеммной колодке пульта дистан-
цио
нного управления ведущего блока.) После настройки ведомого блока отключите провода
блока дистанционного управления и переподключите пульт дистанционного управления от
ведущего блока. (Внутренний блок не будет работать правильно, когда два или более пультов
дистанционного управления подключены к блоку в режиме одновременной работы системы.)
ПРИМЕЧАНИЕ
• Номера клемм наружного и внутреннего блоков должны совпадать.
12. ТЕСТОВАЯ ОПЕРАЦИЯ
Завершите все “1. Позиции для проверки после окончания монтажных работ” на стр. 5. См.
также руководство по монтажу, прилагаемое к наружному блоку.
(1) Настройки для проводного пульта дистанционного управления должны быть включены как ука-
зано в руководстве, поставляемом с пультом дистанционного управления.
(2) Настройки для другого пульта дистанционного управления модели должны быть включены согла-
сно сле
дующей процедуре.
• Убедитесь, что все работы по монтажу для наружного и внутреннего блоков выполнены.
• Убедитесь, что закрыты следующие элементы: крышка блока управления внутреннего блока и
наружная панель и кожух трубопроводов на наружном блоке.
• По окончании работ по прокладке трубопровода хладагента, дренажного трубопровода и про-
водов, очистите внутренний блок и пере
днюю панель. Затем выполните тестовую операцию
согласно руководству по монтажу, поставляемому с наружным блоком, для защиты блока.
(Рекомендуется выполнять тестовую операцию в присутствии квалифицированного электро-
техника или инженера).
• Во время тестовой операции убедитесь в том, что оборудование настроено на требуемое
направление потока воздуха и скорость вращения вентилятора.
• Если внутренние
работы еще не выполнены к окончанию тестовой операции, объясните заказ-
чику, что для защиты внутренних блоков кондиционер нельзя эксплуатировать до окончания
внутренних работ.
(При работе блока в этих условиях краска, клей и другие материалы, используемые при отде-
лочных работах, загрязнят внутренний блок. Это может вызвать брызги или утечку воды.)
P1P2
P1P2
123
P1P2
123
P1P2
P1 P2
P1 P2
123
123
123
123
Наружный блок
Наружный блок
ПРИМЕЧАНИЕ)
ПРИМЕЧАНИЕ)
Внутренний блок
(Ведущий блок)
Внутренний блок (Ведущий блок)
Внутренний блок (ведомый)
Внутренний блок
(ведомый)
Пульт дистанционного управления
Пульт дистанционного управления
( 1 ) ( 2 )
( 3 ) ( 7 )
( 4 )
( 9 )
( 5 ) ( 6 )
Прерыватель
утечки на землю
Прерыватель
утечки на землю

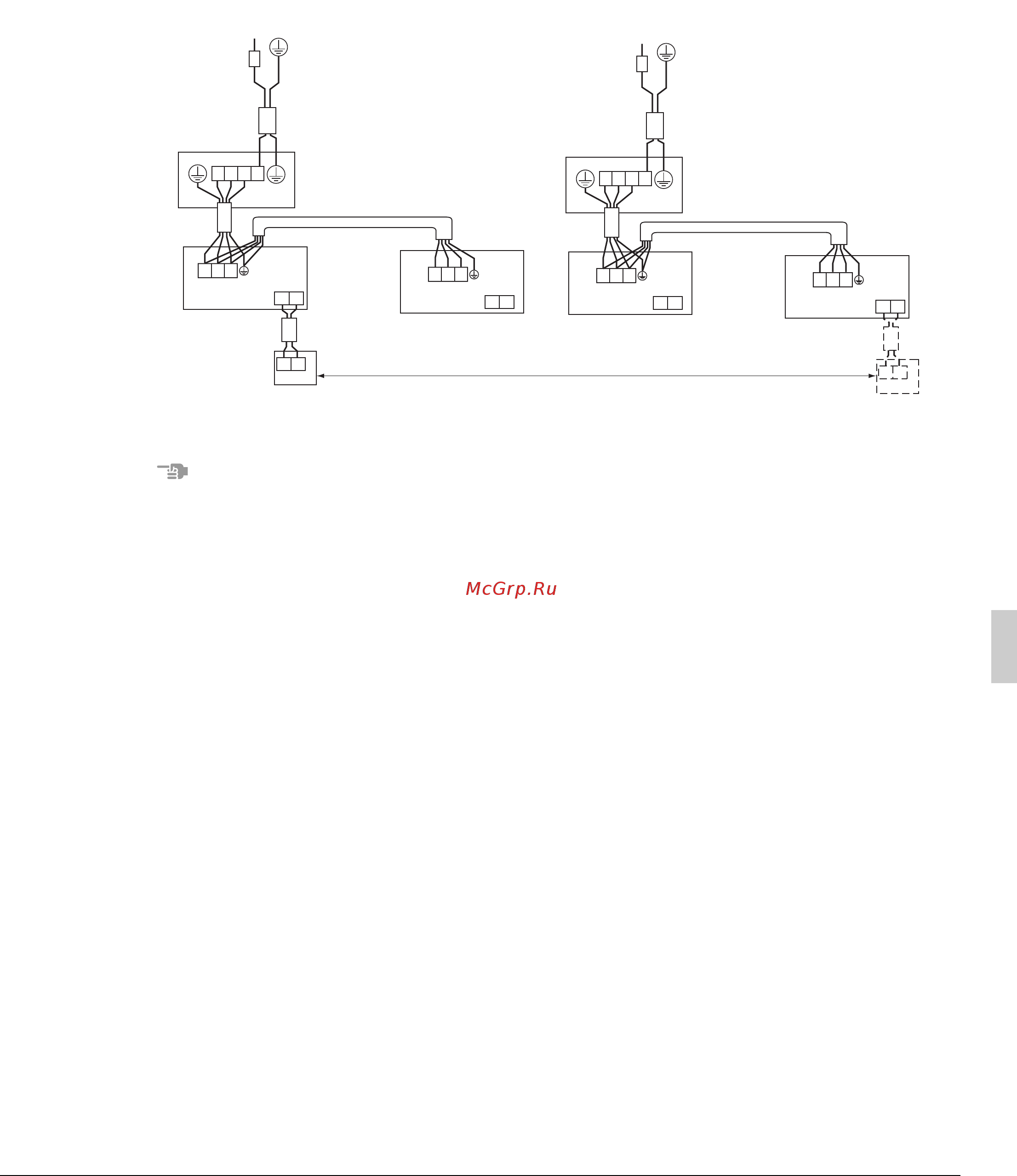

Рис. 39
Источник питания
220 - 240В
~
50Гц
Источник питания
220 - 240В
~
50Гц
