25 Русский
• Групповое управление:1 пульт дистанционного управления управляет несколькими (до 16) вну-
тренними блоками
(Все внутренние блоки функционируют по командам пульта дистанцион-
ного управления). (См. рис. 33)
• Управление с помощью 2 удаленных контроллеров:2 удаленных контроллера управляют 1
внутренним блоком. (См. рис. 36)
ПРИМЕЧАНИЕ
1. Номера клемм наружного и внутреннего блоков должны совпадать.
2-1. Подключайте пульт дистанционного управления только к ведущему устройству.
2-2. Пульт дистанционного управления необходимо соединить проводкой только с ведущим блоком;
переходная проводка для подключения пульта к ведомым блокам не требуется. (Не соединяйте
ведомые блоки между собой).
2-3. Датчик температуры в помещении эффективен только для внутре
ннего б
лока, к которому под-
ключен пульт дистанционного управления.
2-4. Длина проводки между внутренним и внешним блоками зависит от схемы подключения, коли-
чества блоков и максимальной длины трубопровода.
Для получения дополнительной информации, см. техническую документацию устройства.

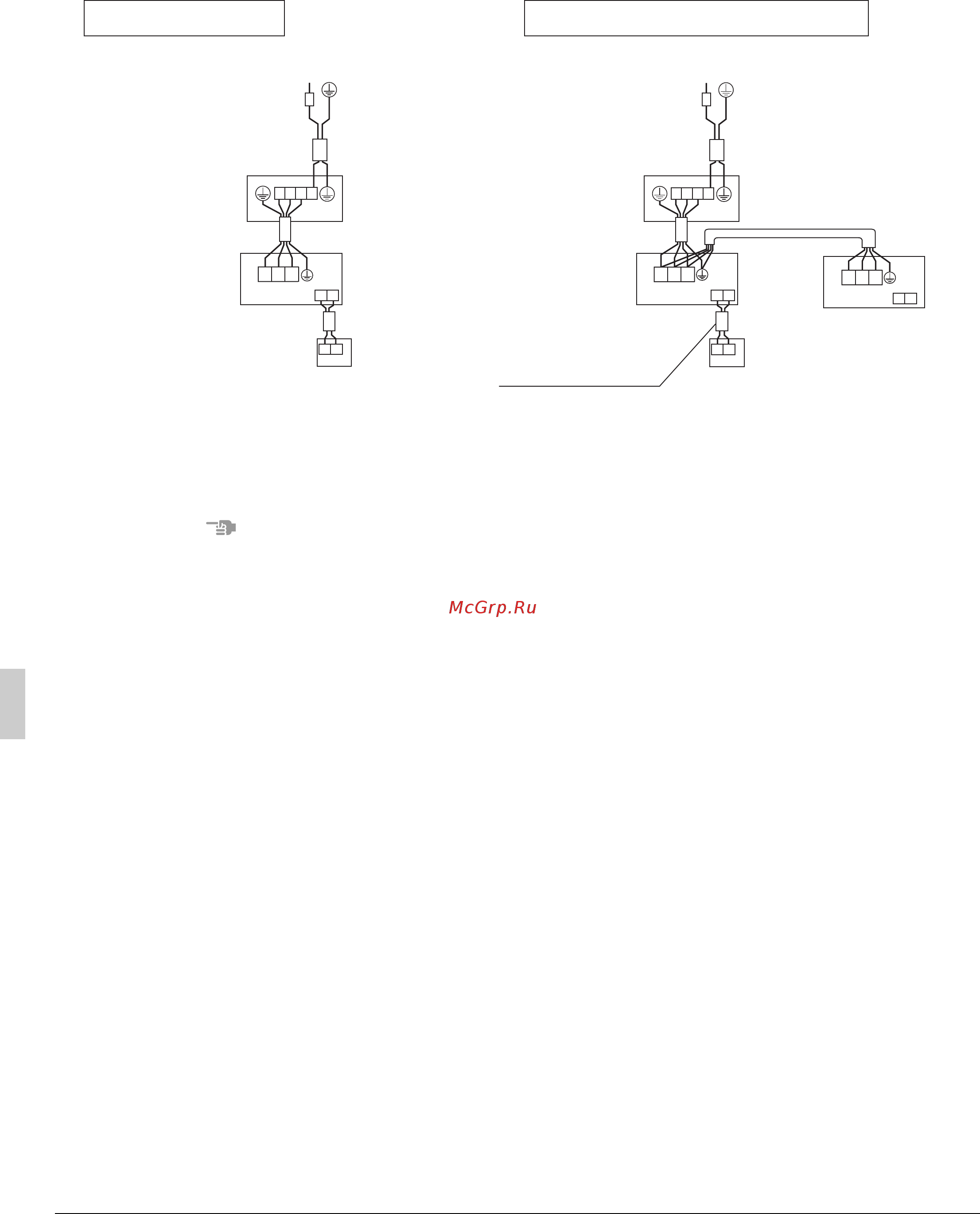

P1P2
123
P1 P2
123
Источник питания
220 - 240В
~
50Гц
Прерыватель
утечки на землю
Наружный блок
ПРИМЕЧАНИЕ 1)
Внутренний блок
Пульт
дистанционного
управления
(дополнительная
принадлежность)
Спаренный тип
Рис. 31
123
P1P2
P1P2
P1 P2
123
123
Наружный блок
Внутренний блок
(Ведущий блок)
Внутренний блок
(ведомый)
Пульт
дистанционного
управления
(дополнительная
принадлежность)
Одновременно работающая система
Прерыватель
утечки на землю
ПРИМЕЧАНИЕ 1)
Источник питания
220 - 240В
~
50Гц
ПРИМЕЧАНИЕ 2)
Рис. 32
09_RU_3P249378-6L.fm Page 25 Sunday, September 30, 2012 3:17 PM
