Русский 26
ПРИМЕЧАНИЕ
• Номера клемм наружного и внутреннего блоков должны совпадать.

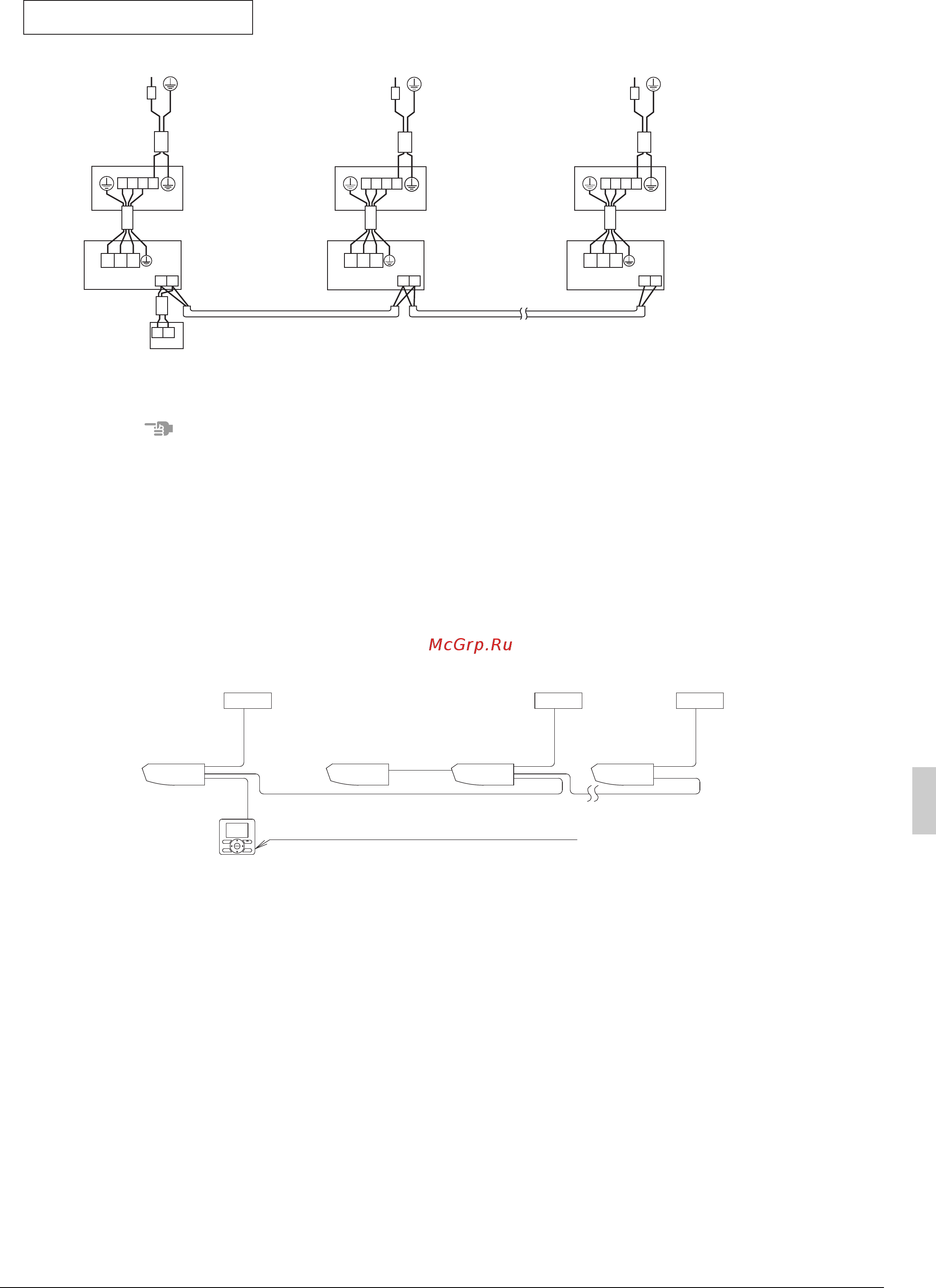

При применении группового управления
• При использовании в качестве сдвоенного блока или ведущего блока в режиме одновременной
работы можно производить одновременное (групповое) управление пуском/остановом до 16 бло-
ков включительно с помощью пульта дистанционного управления. (См. рис. 34)
• В этом случае все внутренние блоки в гр
уппе бу
дут работать от группового пульта дистанционного
управления.
• Выберите пульт дистанционного управления, позволяющий управлять как можно большим количе-
ством групповых функций (направление потока воздуха и т.д.).
P1P2
123
123 123
P1 P2 P1 P2 P1 P2
123
123
123
Наружный блок
Внутренний блок
(Ведущий блок)
Наружный блок
Внутренний блок
Наружный блок
Внутренний блок
Пульт дистанционного группового управления
(Дополнительные принадлежности)
Прерыватель
утечки на землю
Прерыватель
утечки на землю
Прерыватель
утечки на землю
ПРИМЕЧАНИЕ) ПРИМЕЧАНИЕ) ПРИМЕЧАНИЕ)
Источник питания
220 - 240В
~
50Гц
Источник питания
220 - 240В
~
50Гц
Источник питания
220 - 240В
~
50Гц
Групповое управление
Рис. 33
Рис. 34
Наружный блок 1 Наружный блок 2 Наружный блок 16
Внутренний
блок 1
Пульт дистанционного группового управления
Внутренний
блок 2
(ведомый)
Внутренний
блок 2
(Ведущий блок)
Внутренний
блок 16
09_RU_3P249378-6L.fm Page 26 Sunday, September 30, 2012 3:17 PM
