27 Русский
Способ прокладки проводки
(1) Снять крышку блока управления. (См. раздел “9. СПОСОБ ПОДСОЕДИНЕНИЯ ПРОВОДКИ И
ПРИМЕР ЭЛЕКТРОПРОВОДКИ”.)
(2) Подключите проводку моста между контактами (P1, P2) внутри блока управления для пульта
дистанционного управления. (Полярность отсутствует.) (См. рис. 33 и Таблицу 3)
Управление с двумя пультами дистанционного управления (Управление 1 внутренним блоком
с помощью 2 пультов дистанционного управления)
• При использовании 2 пуль
тов дистанционного управления следует перевести один из них в
“ОСНОВНОЙ” режим, а другой в режим “СУББЛОК”.

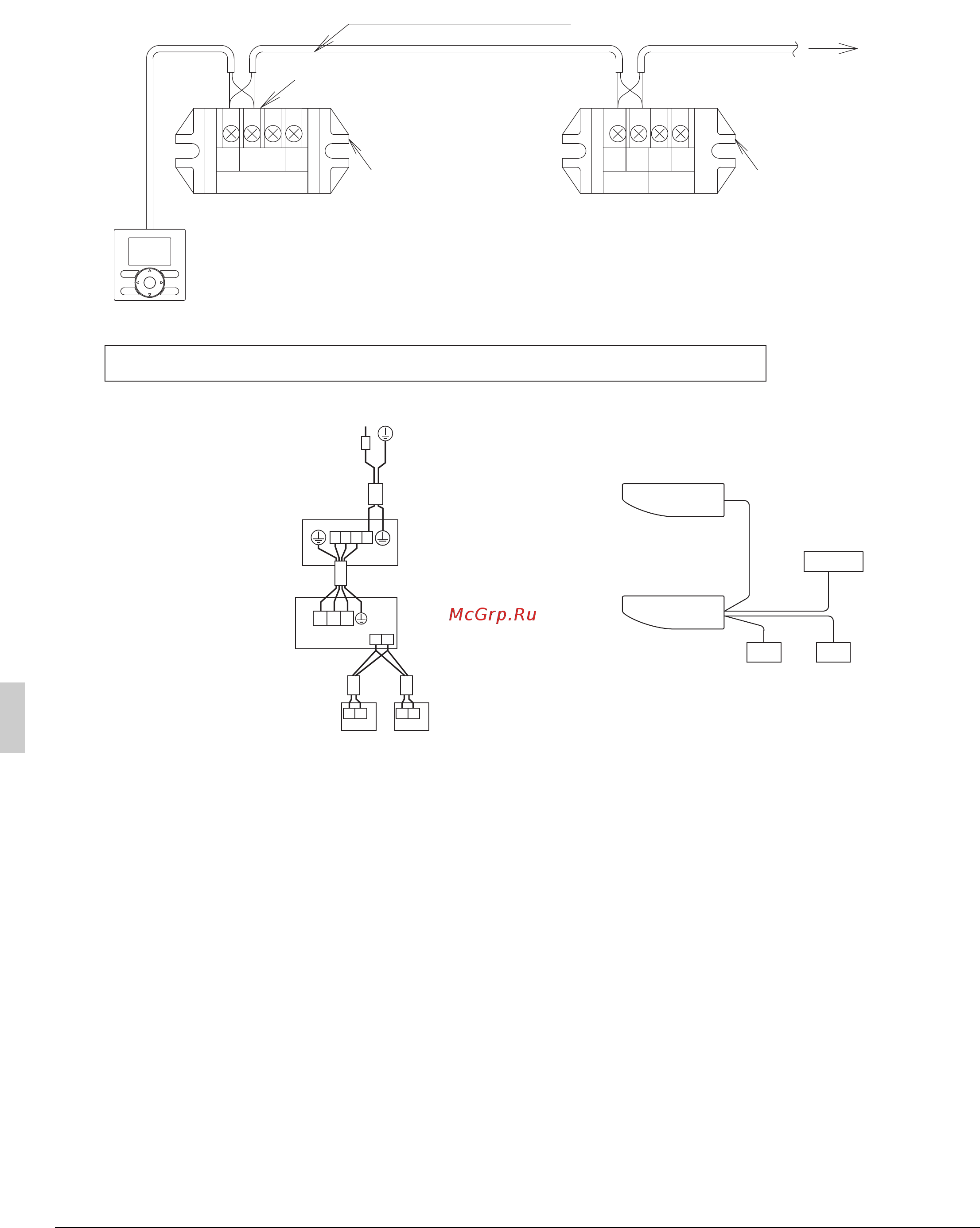

Рис. 35
Разъем для проводки пульта дистанционного управления (P1, P2)
Перекрестная проводка
Remote
controller
Transmission
wiring
Remote
controller
Transmission
wiring
Внутренний блок 1
Внутренний блок 2 (Ведущий блок)
Клеммная коробка
(X1M)
Клеммная коробка
(X1M)
к следующему блоку
F2P2 F1P1P2P1 F1 F2
P1 P2
P1P2 P1P2
123
123
ПРИМЕЧАНИЕ)
Наружный блок
Внутренний блок
Пульт
дистанционного
управления
(дополнительная
принадлежность)
Пульт
дистанционного
управления
(дополнительная
принадлежность)
Управление с помощью 2 пультов дистанционного управления
Прерыватель
утечки на землю
Наружный блок
Внутренний блок
(ведомый)
Внутренний блок
(Ведущий блок)
Пульт
дистанционного
управления 2
(дополнительная
принадлежность)
Пульт
дистанционного
управления 1
(дополнительная
принадлежность)
Источник питания
220 - 240В
~
50Гц
Рис. 36
09_RU_3P249378-6L.fm Page 27 Sunday, September 30, 2012 3:17 PM
