Русский 14

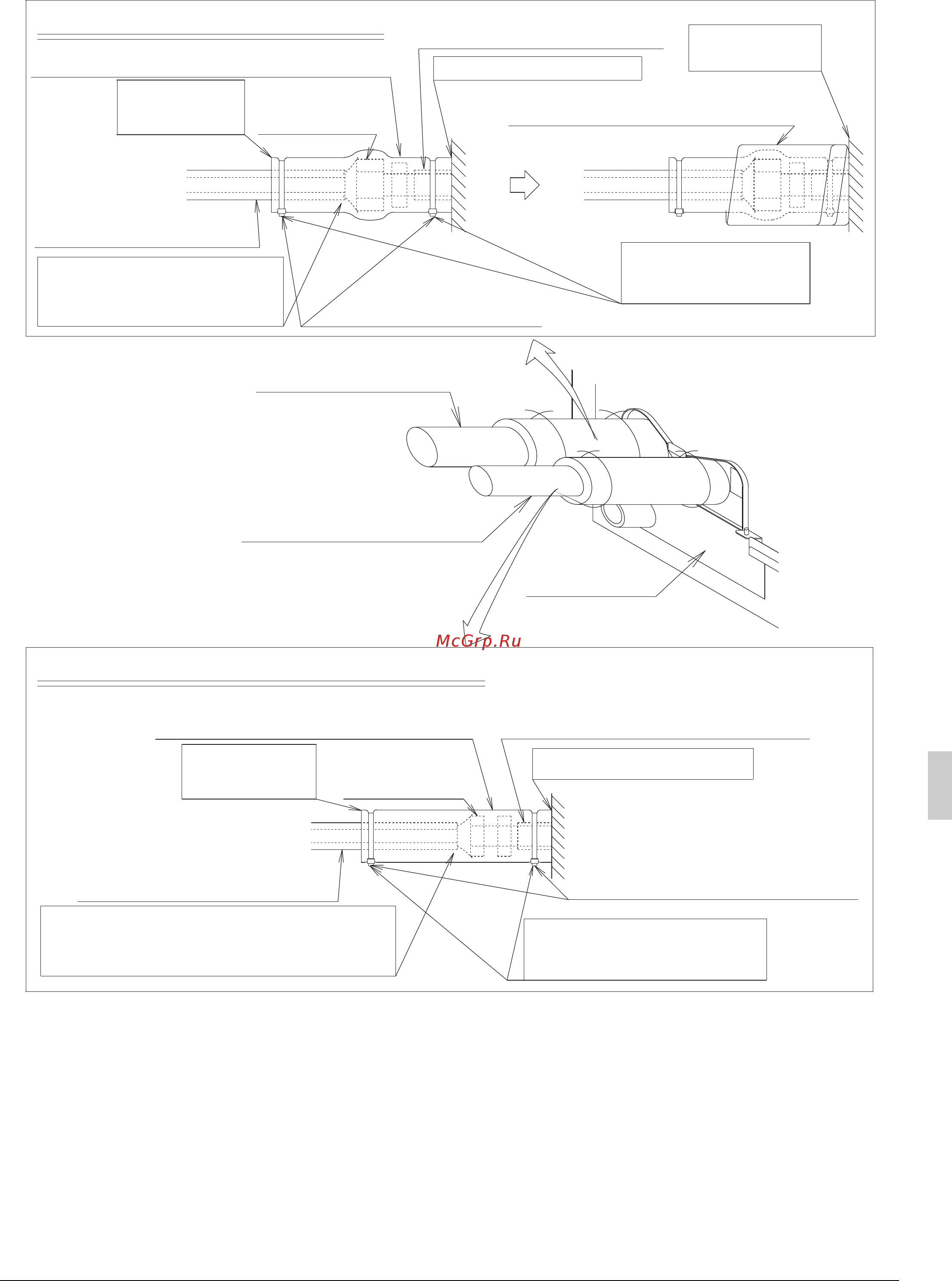

Изолирующая вставка (6) (дополнительная принадлежность)
Способ изоляции бокового газового трубопровода
Изоляционный материал
трубопровода (со стороны блока)
Не оставляйте зазоров
Обмотайте начиная
от основания блока
Изоляционный материал (маленький) (9)
(дополнительная принадлежность)
Выведите
стык наверх
Соединение
конусной гайкой
Изоляционный
материал трубопровода
(приобретается на месте)
Во избежание образования конденсата
не следует допускать воздействия
атмосферы на трубопровод.
Зажим (4) (дополнительная
принадлежность)
Закрепите изоляционный
материал трубопровода
Газовый трубопровод
Жидкостный трубопровод
Внутренний блок
Способ изоляции бокового жидкостного трубопровода
Изолирующая вставка (7)
(дополнительная принадлежность)
Соединение
конусной гайкой
Изоляционный
материал трубопровода
(приобретается на месте)
Во избежание образования конденсата
не следует допускать воздействия
атмосферы на трубопровод.
Рис. 15
Выведите
стык наверх
Изоляционный материал
трубопровода (со стороны блока)
Не оставляйте зазоров
Зажим (4)
(дополнительная принадлежность)
Закрепите изоляционный
материал трубопровода
09_RU_3P249378-6L.fm Page 14 Sunday, September 30, 2012 3:17 PM
