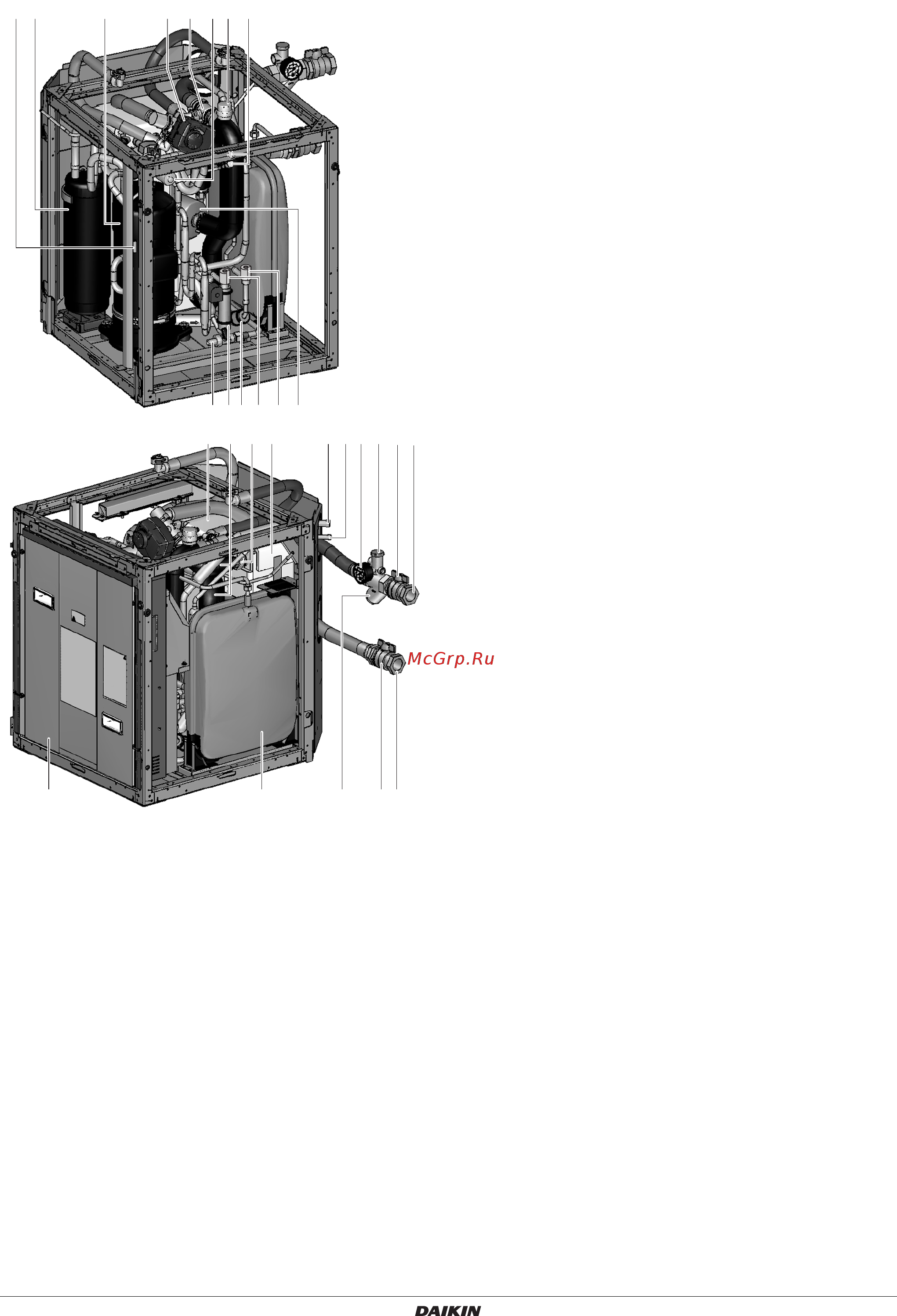

5.3. Основные компоненты блока HXHD200
1. Клапан выпуска воздуха
Через воздуховыпускной клапан автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
2. Датчики температуры (термисторы)
Датчики температуры отслеживают температуру воды и
хладагента в различных точках контура.
3. Распределительная коробка
В распределительной коробке находятся основные
электронные и электрические детали внутреннего блока.
4. Теплообменники
5. Подключение нагнетания газа HP/LP R410A
6. Подключение жидкости R410A
7. Запорные клапаны
Запорные клапаны на патрубках входа и выхода воды
позволяют изолировать контур циркуляции воды
внутреннего блока от магистрального водопровода. Это
облегчает слив воды и очистку фильтров на внутреннем
блоке.
8. Соединение входа воды
9. Соединение выхода воды
10. Дренажный клапан
11. Фильтр для воды
Фильтр для воды удаляет из воды грязь, что защищает
насос от повреждения, а теплообменник — от засоров.
Фильтр для воды необходимо периодически очищать. См.
"11.1. Операции технического обслуживания" на
странице 52.
12. Расширительный бак (12 л)
13. Манометр
Манометр позволяет узнавать давление воды в контуре
циркуляции воды.
14. Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
15. Клапан сброса давления
Клапан сброса давления предотвращает избыточное
давление в контуре циркуляции воды, открываясь при
давлении 3 бар и выпуская некоторое количество воды.
16. Сервисные порты R134a
17. Компрессор
18. Накопитель
19. 3-ходовой клапан (опция) (входит в комплектацию
резервуара для горячей воды бытового потребления
EKHTS*)
3-ходовой клапан с приводом от электродвигателя
направляет выходящую воду на использование для
обогрева помещения или на резервуар для горячей воды
для бытового потребления.
20. 4-ходовой клапан
21. Термовыключатель
22. Электронный расширительный клапан
120192
18
7
2
2
4
10
9
14
1623
17
22 22
11
2
4
21 56
123
13 15 7 8
