HXHD125AV1B + HXHD200AY1B
Внутренний агрегат системы VRV IV
4P513552-3 – 2017.11
Инструкция по монтажу
4
3.4. Идентификация модели

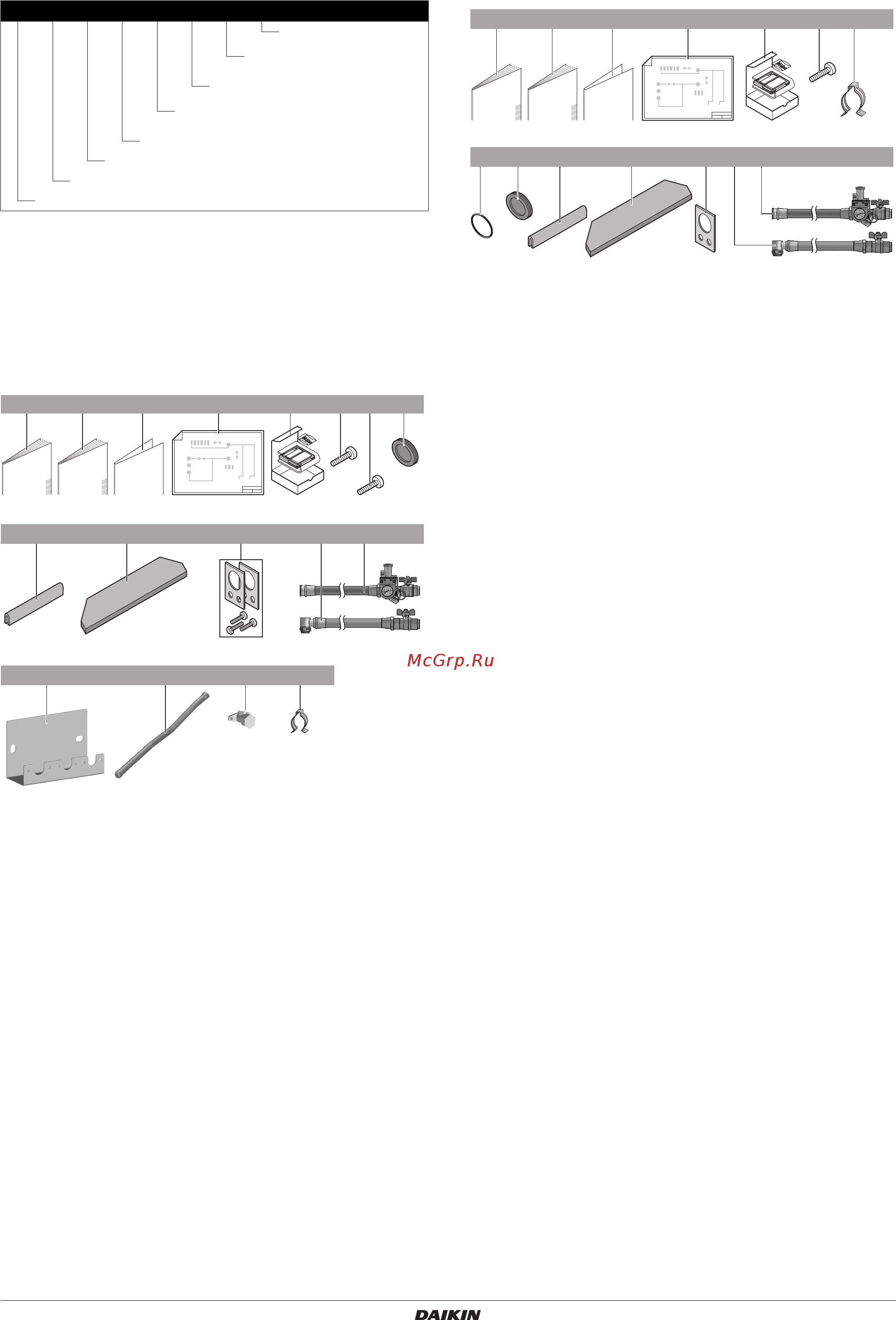

4. Принадлежности
4.1. Принадлежности, поставляемые с этим
блоком
В комплектацию блоков HXHD125 могут входить перечисленные
далее принадлежности:
1 Инструкция по монтажу
2 Инструкция по эксплуатации
3 Приложение к инструкции по монтажу
4 Электрическая схема
5 Комплект интерфейса пользователя (пульт
дистанционного управления, 4 крепежных винта,
2 дюбеля)
6 Крепежные винты запорного вентиля (6 винтов)
7 Крепежные винты верхней панели + крепежные
винты нижней звукоизолирующей панели +
крепежные винты подъема (8 винтов)
8 Втулка (малая)
9 Втулка (большая)
10 Изоляция верхней пластины
11 Комплект для подъема блока
12 Гибкий трубопровод выпуска воды
13 Гибкий трубопровод впуска воды (с манометром)
14 Опорная пластина
15 Трубопровод
16 Запорные вентили
17 Зажимы для крепления труб
В комплектацию блоков HXHD200 могут входить перечисленные
далее принадлежности:
1 Руководство по монтажу
2 Руководство по эксплуатации
3 Лист с инструкциями по распаковке
4 Схема электропроводки
5 Комплект интерфейса пользователя (пульт
дистанционного управления, 4 крепежных винта,
2 дюбеля)
6 Винты (2 винта для крепления верхней панели +
4 винта для крепления подъемной панели)
7 Хомут
8 Кольцевое уплотнение (запасная часть)
9 Втулка (малая)
10 Втулка (большая)
11 Изоляция верхней пластины
12 Подъемная панель (для подъема блока)
13 Гибкий сливной трубопровод
14 Гибкий впускной трубопровод (с манометром)
H X H D 125 A7 V1 B
Для европейского рынка
V1=1N~, 220-240 V, 50 Hz
Y1=3N~, 380-415 V, 50 Hz
Серия
Идентификация производительности
блока
Хладагент R134a
Высокотемпературный для напольной установки
Инвертор
Гидрокамера
1x 6x 3x 2x
1x 6x1x 1x 1x1x
12 3
1x
46
8x
7
4x
85
1x2x
910
1x
11
+
1x
12
1x
13
14 15 16 17
1x 6x1x 1x 1x
12 3
1x
46
2x
75
1x2x
8
2x
9
1x
10 11
2x
12
1x
13
1x
14
