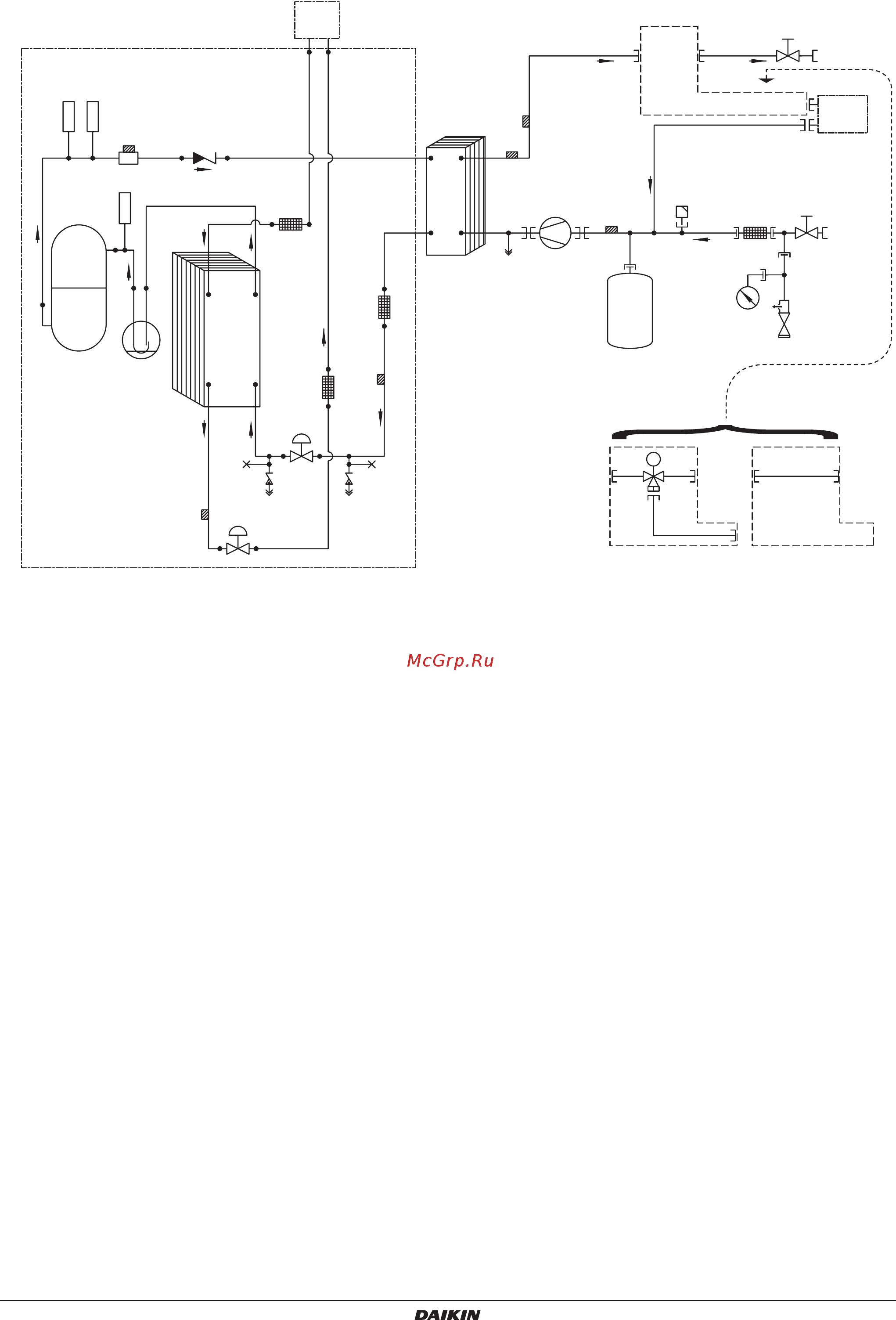

5.4. Функциональная схема блока HXHD125
1 Сторона хладагента
2 Наружный блок
3 Резервуар для горячей воды для бытового
потребления – опция
4 Глушитель
5 Обратный клапан
6 Фильтр
7 Проложенные по месту трубопроводы Ø12,7
8 Проложенные по месту трубопроводы Ø9,52
9 Компрессор
10 Накопитель
11 Каскадный теплообменник
12 Сервисный порт
13 Теплообменник обогрева
14 Дренажное отверстие
15 Расширительный бак
16 Выпуск воздуха
17 Запорный клапан
18 Выход воды
19 Подвод воды
20 Сброс давления
21 Предохранительный клапан
22 Манометр
A Установите 3-ходовой клапан при наличии резервуара
для горячей воды для бытового потребления
B Стандартный
B1PH Датчик высокого давления
B1PL Датчик низкого давления
K1E Электронный терморегулирующий вентиль (R410A)
K1S 3-ходовой клапан
K2E Электронный терморегулирующий вентиль (R134a)
M1P Насос
Q2L Термисторная защита водопровода
S1PH Реле высокого давления
S1PH
B1PH
B1PL
R6T
Q2L
R5T
R4T
M1P
K1S
R3T
R7T
K1E
K2E
M
1
2
7
5
6
6
6
6
11
13
14
15
16
17
17
18
19
20
21
22
3
10
12 12
4
9
8
AB
A/B
