HXHD125AV1B + HXHD200AY1B
Внутренний агрегат системы VRV IV
4P513552-3 – 2017.11
Инструкция по монтажу
18

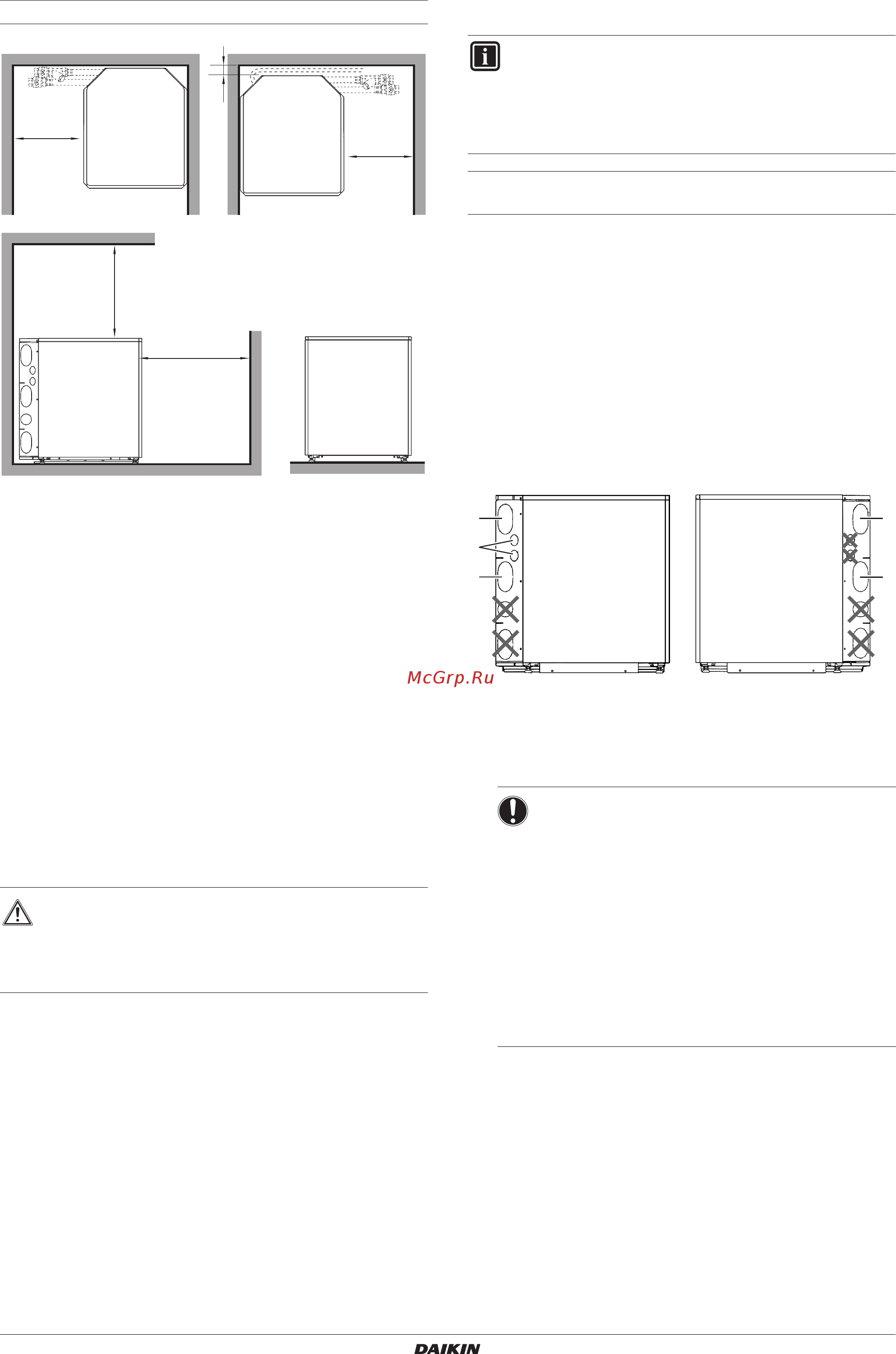

Пространство для обслуживания блока
A Пространство, необходимое для снятия
распределительной коробки
B Левая установка (вид сверху)
C Правая установка (вид сверху)
D Пространство, необходимое для монтажа
электропроводки (в случае правой установки)
7.3. Осмотр, перемещение и распаковка агрегата
■ Непосредственно после доставки необходимо тщательно
осмотреть блок и обо всех повреждениях незамедлительно
сообщить представителю компании-перевозчика.
■ Старайтесь доставить блок как можно ближе к месту
монтажа, не извлекая его из упаковки – это сведет
к минимуму вероятность механических повреждений при
транспортировке.
■ Распакуйте внутренний блок в соответствии
с инструкциями, изложенными на листе с инструкциями по
распаковке.
■ Проверьте, все ли принадлежности прилагаются
к внутреннему агрегату (см. раздел "4. Принадлежности"
на странице 4).
7.4. Установка системы
Подготовка к установке на месте окончательной
установки
После распаковки блока и перед его установкой на месте
окончательной установки необходимо провести следующую
подготовку:
■ Откройте блок
См. раздел "5.1. Открытие блока" на странице 5.
■ Пробейте необходимые выбивные отверстия.
Согласно этой инструкции устанавливаются
■ трубопроводы хладагента,
■ водопроводы и
■ электрическая проводка.
Для каждого из них предусмотрено выбивное отверстие на
задней стороне блока:
1 Выбивное отверстие для трубопроводов хладагента
2 Выбивное отверстие для электрической проводки
3 Выбивное отверстие для водопроводов
A Левая установка
B Правая установка
ПРЕДУПРЕЖДЕНИЕ
Разорвите и выбросьте полиэтиленовые упаковочные
мешки, чтобы дети с ними не играли. Игра детей
с полиэтиленовыми мешками чревата летальным
исходом в результате удушения.
D
>500
>600
A
B
>250
C
>250
≥30
ИНФОРМАЦИЯ
Монтаж трубопровода должен производиться квалифи-
цированным монтажником. Материалы и порядок
монтажа должны соответствовать существующим
нормативам. В Европе должен использоваться
действующий стандарт EN378.
ПРИМЕЧАНИЕ
■ Выбивные отверстия предусмотрены на
обеих сторонах блока. Обратите внимание на
то, что выбивать следует отверстия,
соответствующие месту установки.
■ Трубопроводы хладагента и трубопроводы
воды должны проходить через разные
выбивные отверстия.
■ Электропроводка должна в любом случае
входить в блок через выбивные отверстия
слева (см. рисунок выше).
■ НЕ ПОЛЬЗУЙТЕСЬ нижними выбивными
отверстиями.
1
3
2
1
3
AB
