Инструкция по монтажу
5
HXHD125AV1B + HXHD200AY1B
Внутренний агрегат системы VRV IV
4P513552-3 – 2017.11
5. Обзор блока
5.1. Открытие блока

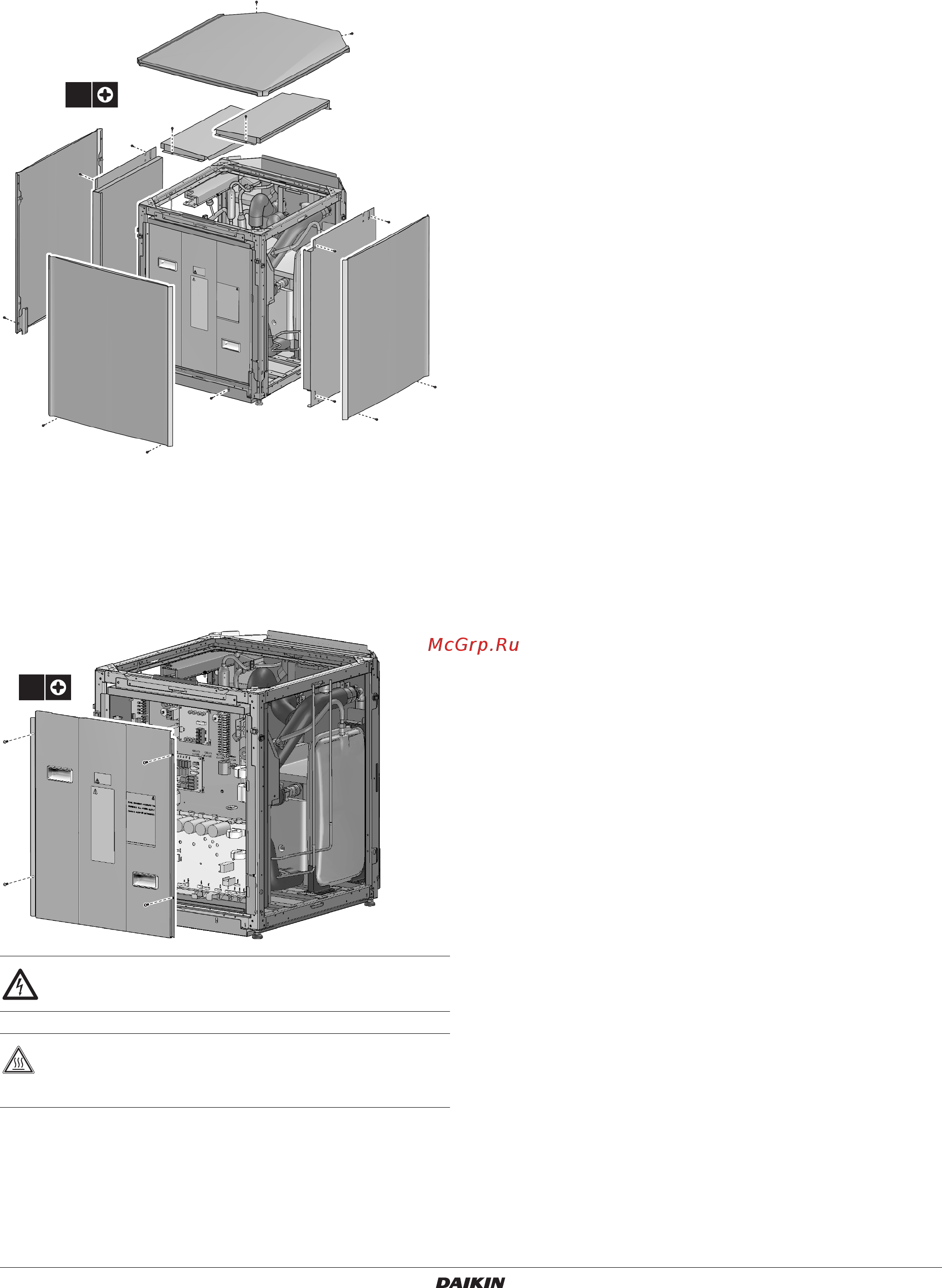

Для получения доступа к блоку необходимо открыть
каплесборные панели и переднюю панель.
1 Верхняя панель
2 Каплесборная панель
3 Передняя панель
4 Звукоизолирующая панель
5 Боковая панель
Когда блок открыт, возможен доступ к основным компонентам.
Для получения доступа к электрическим компонентам
необходимо открыть распределительную коробку.
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 2.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ
И ВНУТРЕННИМ ДЕТАЛЯМ
См. "2. Общая техника безопасности" на странице 2.
1
1
2
2
4
5
3
4
5
1
2
2
4
5
3
4
5
20x
4x
