Инструкция по монтажу
9
HXHD125AV1B + HXHD200AY1B
Внутренний агрегат системы VRV IV
4P513552-3 – 2017.11

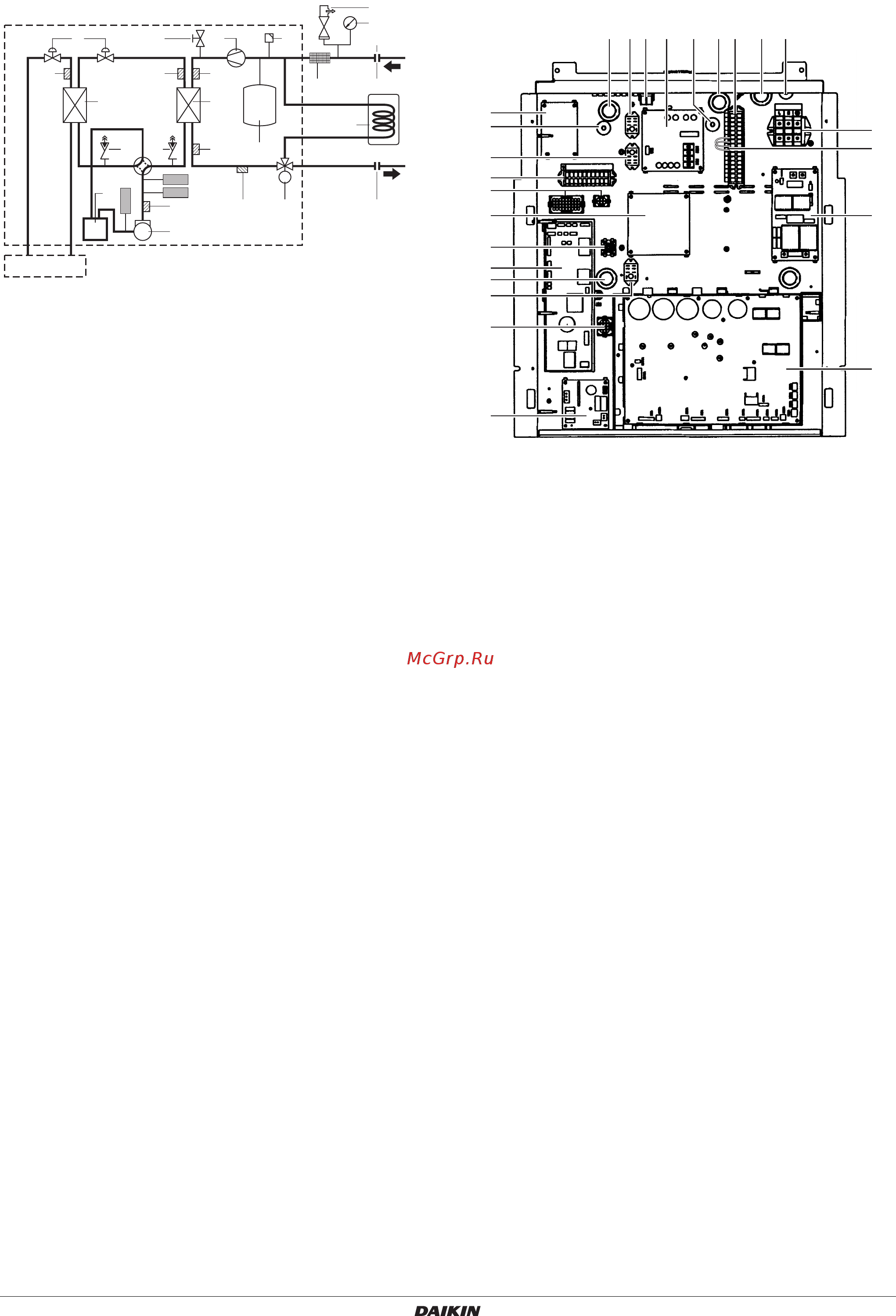

5.5. Функциональная схема блока HXHD200
1 Наружный блок
2 Внутренний блок
3 Теплообменник «хладагент-хладагент»
4 Накопитель
5 Компрессор
6 Сервисное отверстие
7 Теплообменник «хладагент-вода»
8 Дренажный клапан
9 Электронный расширительный клапан
10 Клапан сброса давления
11 Насос
12 Клапан выпуска воздуха
13 Манометр
14 Расширительный бак
15 Фильтр для воды
16 Наполнительный клапан (приобретается по месту
установки)
17 Запорный клапан на входе воды
18 Запорный клапан на выходе воды
19 Резервуар для горячей воды бытового потребления
(по отдельному заказу)
20 3-ходовой клапан с приводом от электродвигателя (по
дополнительному заказу)
21 Термовыключатель (Q2L)
22 Реле высокого давления (S1PH)
23 Датчик высокого давления (B1PH)
24 Датчик низкого давления (B1PL)
25 Термистор нагнетания (R6T)
26 Термистор воды на выходе (R5T)
27 Термистор возвратной воды (R4T)
28 Термистор жидкого хладагента R134a (R7T)
29 Термистор жидкого хладагента R410A (R3T)
5.6. Основные элементы распределительной
коробки блока HXHD125
1 Основная плата
2 Плата управления
3 Плата инвертора
4 Плата QA
5 Плата фильтра
6 Плата с несколькими владельцами
7 Плата цифровых входов/выходов
(по дополнительному заказу)
8 Нагрузочная плата (по дополнительному заказу)
9 Клеммная колодка X1M
Основная клеммная колодка, которая позволяет легко
подключать проводку электропитания,
прокладываемую по месту установки.
10 Клеммная колодка X2M
Клеммная колодка для подключения высоковольтной
электропроводки, прокладываемой по месту
установки.
11 Клеммная колодка X3M
Клеммная колодка для подключения низковольтной
электропроводки, прокладываемой по месту
установки.
12 Разъем постоянного тока X1Y/X4Y
13 Разъем переменного тока X3Y
14 Разъем насоса X2Y
15 Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками
кабелей к распределительной коробке для устранения
натяжения.
16 Ввод проводки электропитания
17 Ввод электропроводки высокого напряжения,
прокладываемой по месту установки
18 Ввод электропроводки низкого напряжения,
прокладываемой по месту установки
19 Ввод кабеля компрессора
20 Реле интерфейса K1A
21 Реле интерфейса K2A
22 Реле интерфейса K3A
23 Проволочные перемычки
M
1
2
3
89
2829
12
27
11
21
6
4
7
14
15 17
19
16
25
5
6
22
23
24
26 20 18
13
10
8
1
15
7
19
13
14
4
3
5
9
15
62 161718 21 15 10
23
22
11
12
20
