6. Подготовка
6.1. Подготовка места установки
Агрегат НЕЛЬЗЯ устанавливать в местах, часто используемых
вкачестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, агрегат необходимо накрывать.
Место установки должно выбираться с учетом возможности
перемещения агрегата и обратной установки на место.
6.1.1. Требования к месту установки внутреннего агрегата
Место установки должно отвечать следующим требованиям:
Установка выполняется с
учетом всех расстояний
изначений длины труб (Требования к длинам труб для
трубопроводов охладителя см. в руководстве по монтажу
наружного блока):
Помните правила измерений:
Вокруг агрегата должно быть достаточно свободного места
для свободной циркуляции воздуха.
На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
Не допускается эксплуатация оборудования
во
взрывоопасной среде.
Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и его окрестностям.
В случае утечки хладагента проследите за тем, чтобы были
приняты надлежащие меры предосторожности
всоответствии с действующими нормативами.
При установке блока в маленьком помещении примите
меры, чтобы в случае утечки хладагента, его
концентрация
не превышала допустимые нормы.
Не залезайте на блок, не сидите и не стойте на нем.
Не размещайте предметы и оборудование на агрегате (его
верхней панели).
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
Где в воздухе присутствует эмульсия, испарения и другие
мелкие частицы минеральных масел.
Могут разрушиться и отвалиться пластиковые детали
,
а также возможна протечка воды.
Агрегат НЕЛЬЗЯ устанавливать в местах, где может мешать
шум при работе (около спальни и т.п.).
Примечание: если звук измерить в фактических условиях
установки, то полученное в результате измерения значение
будет превышать уровень звукового давления, указанный
в разделе "Звуковой спектр", из-за шума окружающей среды
и звуковых отражений.
Фундамент
должен быть достаточно надежным, чтобы
выдержать вес блока.
Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и окружающему
пространству.
В местах с высокой влажностью (макс. RH=85%), например,
в ванной.
В местах, где возможно замерзание. Температура
окружающего воздуха вокруг внутреннего агрегата должна
быть >5°C.
Внутренний агрегат рассчитан только
на установку внутри
помещения и на эксплуатацию при температуре
окружающего воздуха 5~35°C в режиме охлаждения
и 5~30°C в режиме нагрева.
6.2. Подготовка контура циркуляции воды
6.2.1. Выбор типа нагревательных приборов
Выбор нагревательных приборов осуществляется конечным
потребителем. Выбор нагревательного прибора определяет
требуемую температуру воды после блока.
Исходя из требуемой температуры воды для нагревательных
приборов может быть определена следующая градация:
1 Низкая температура (температура воды на выходе при
нагреве от 25°C до 40°C, температура воды на выходе при
охлаждении от 25°C до 18°C).
Типовой пример: обогрев
полов.
2 Средняя температура (температура воды на выходе от 40°C
до 45°C), температура воды на выходе при охлаждении
от 12°C до 7°C.
Типичный пример: низкотемпературные радиатора (нагрев)
и конвекторы (нагрев и охлаждение).
Когда нагревательные приборы выбраны, необходимо
определить производительность этих нагревательных приборов,
и исходя из этого определить размеры и положение
нагревательных приборов в различных комнатах.
Важным
параметром нагревательных приборов является
перепад температуры воды между входом и выходом.
Он определяет расход воды в системе.
В заключение необходимо спроектировать расположение
трубопроводов от источника тепла к различным нагревательным
приборам.
ПРЕДУПРЕЖДЕНИЕ
Обязательно примите адекватные меры по
недопущению попадания в блок мелких животных.
При контакте мелких животных с деталями под
напряжением возможны сбои в работе блока,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг блока
необходимо содержать в чистоте.
Требование Значение
Максимальная длина трубопровода хладагента
между внутренним и наружным агрегатами.
<135 м
(a)
(a) Для соответствия полной интеграции системы VRV см. ограничения длины
трубопроводов VRV IV.
Максимальный перепад высот между внутренним
и наружным агрегатами.
<15 м
(a)

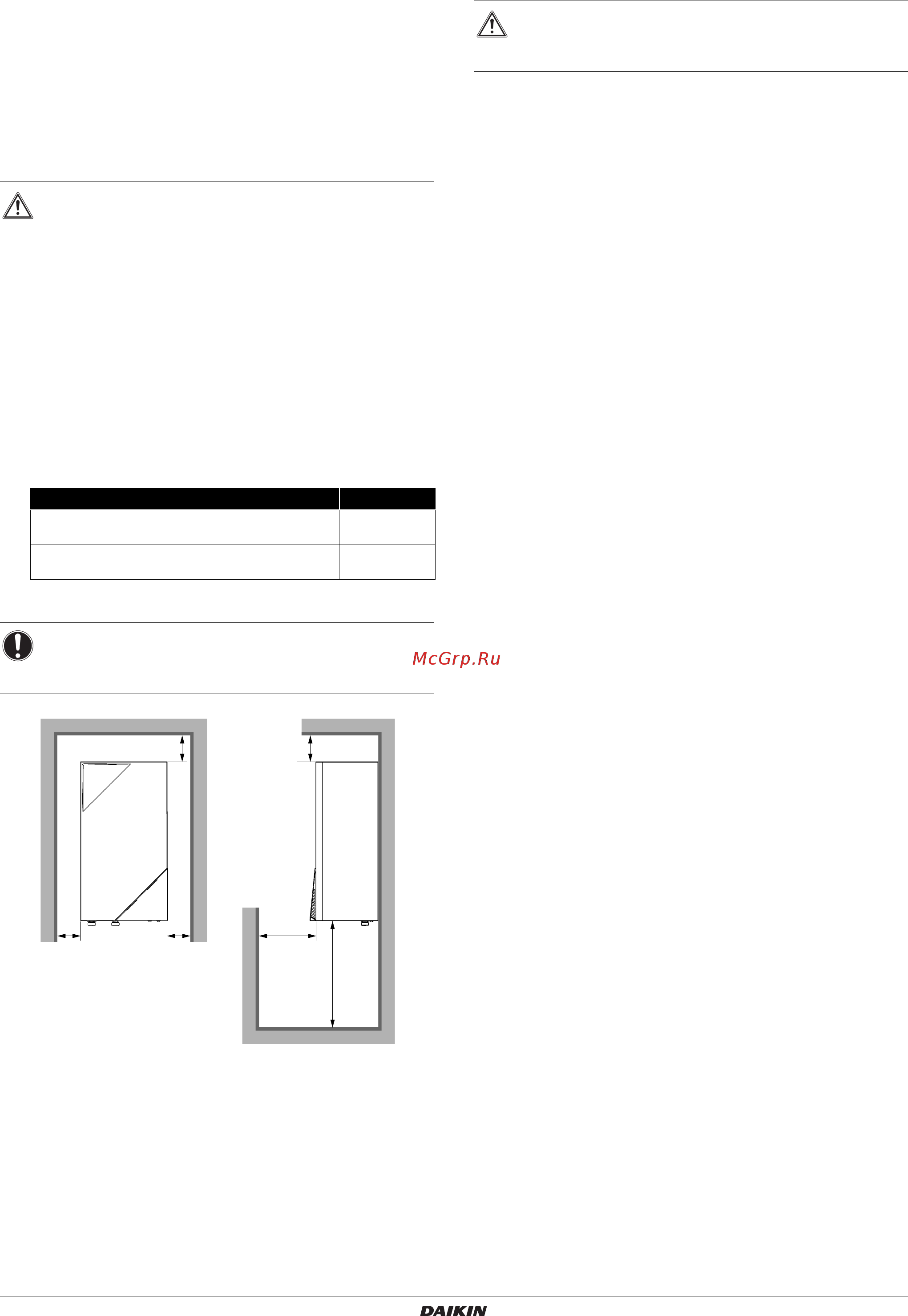

ВНИМАНИЕ!
Помните следующие правила организации пространства
при установке.
(mm)
ПРЕДУПРЕЖДЕНИЕ
Избыточная концентрация хладагента в закрытом
помещении может привести к недостатку кислорода.
