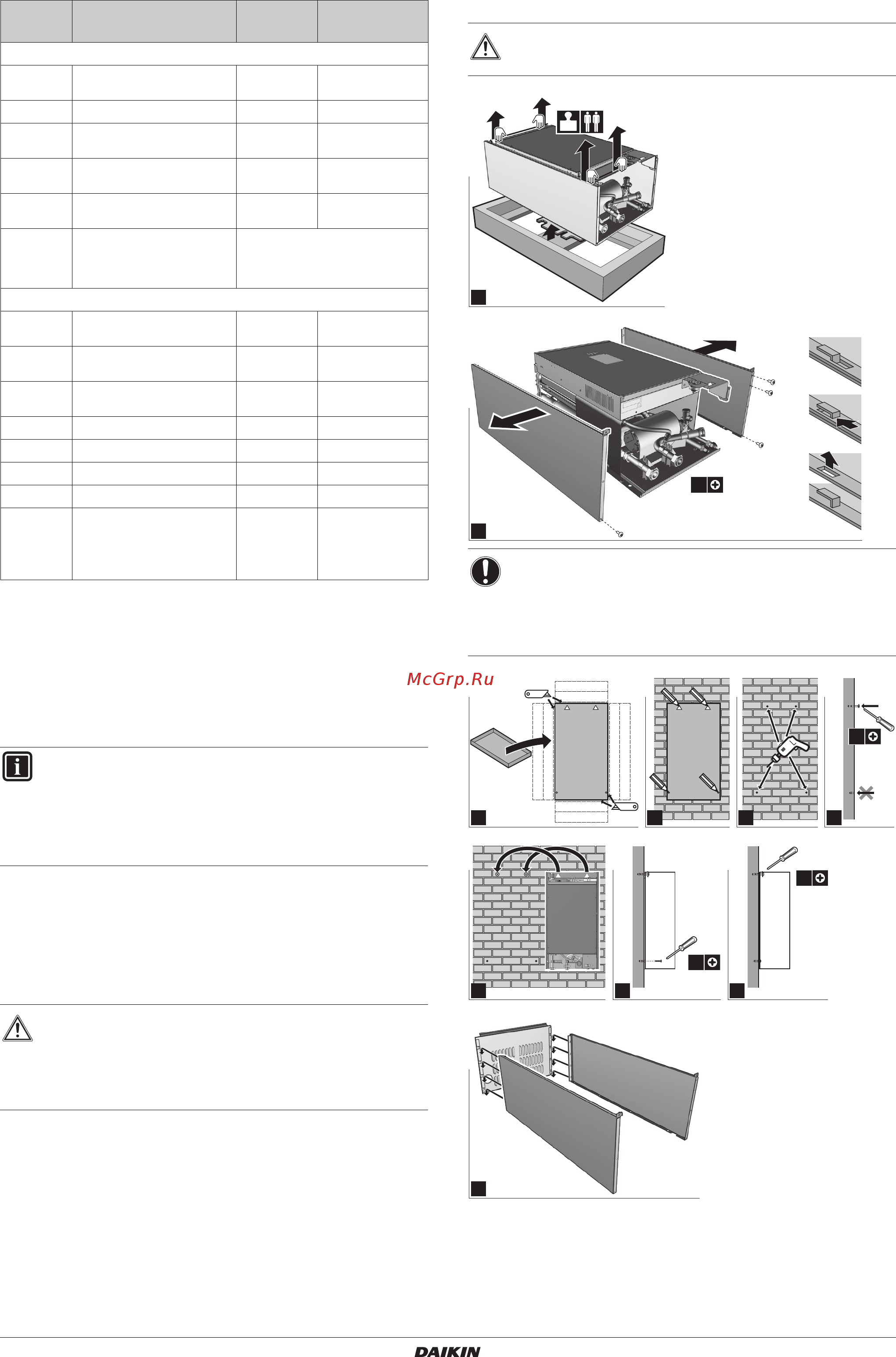

Инструкция по монтажу иэксплуатации
12
HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02
7. Монтаж
Перед монтажом сначала прочитайте инструкции, приведенные
в предыдущей главе.
7.1. Монтаж внутреннего агрегата
7.1.1. Чтобы установить внутренний агрегат
1 Снимите с агрегата дополнительные принадлежности;
см. инструкции в главе "3.1.2. Для снятия аксессуаров
с внутреннего агрегата" на странице 4.
2 Установите внутренний агрегат следующим образом:
Позиция Описание Проводка
Максимальный
рабочий ток
Высоковольтная проводка (высоковольтный жгут)
1 Электропитание
внутреннего агрегата
2+GND
(a)
2 выход при неисправности 20,3А
(b)
3 Выход для
включения/выключения
20,3А
(b)
4 Выход для
охлаждения/нагрева
20,3А
(b)
5 Выход комплекта
нагревателя, шаг 1/2
3
(b)
6 Электропитание внешнего
комплекта нагревателя
Подробности приведены
в руководстве по монтажу,
поставляемому вместе
с дополнительным комплектом.
Низковольтная проводка (низковольтный жгут)
7 Передача с внутреннего
на наружный агрегат
2
(c)
8 Передача интерфейса
пользователя
2
(c)
9 Безопасность комплекта
наружного нагревателя
2
(b)
10 Вход термостата 12
(b)
11 Вход термостата 22
(b)
12 Сигнал включения 2
(b)
13 Сигнал выключения 2
(b)
14 Электропитание 230 В
переменного тока (только
для беспроводного
комнатного термостата
EKRTR1)
2<1А
(a) Смотрите паспортную табличку на внутреннем агрегате.
(b) Минимальное сечение кабеля 0,75 мм².
(c) Сечение кабеля от 0,75 мм² до 1,25 мм².
ИНФОРМАЦИЯ
Монтаж трубопровода должен производиться
квалифицированным монтажником. Материалы
и порядок монтажа должны соответствовать
существующим нормативам. В Европе должен
использоваться действующий стандарт EN378.
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо
разрывать и выбрасывать с тем, чтобы дети не могли
ими играть. Детям, играющим с полиэтиленовыми
мешками, угрожает гибель от удушья.
ОСТОРОЖНО
НЕ беритесь за трубы, чтобы поднять внутренний агрегат!
ВНИМАНИЕ!
Установка производится в соответствии
синструкциями по размещению при монтаже,
приведенными в разделе "6.1.1. Требования к месту
установки внутреннего агрегата" на странице 8.
60kg
1
2
4x
1
2
3
3
2x
43 5 6
87
2x
9
2x
10
