HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02
Инструкция по монтажу иэксплуатации
5

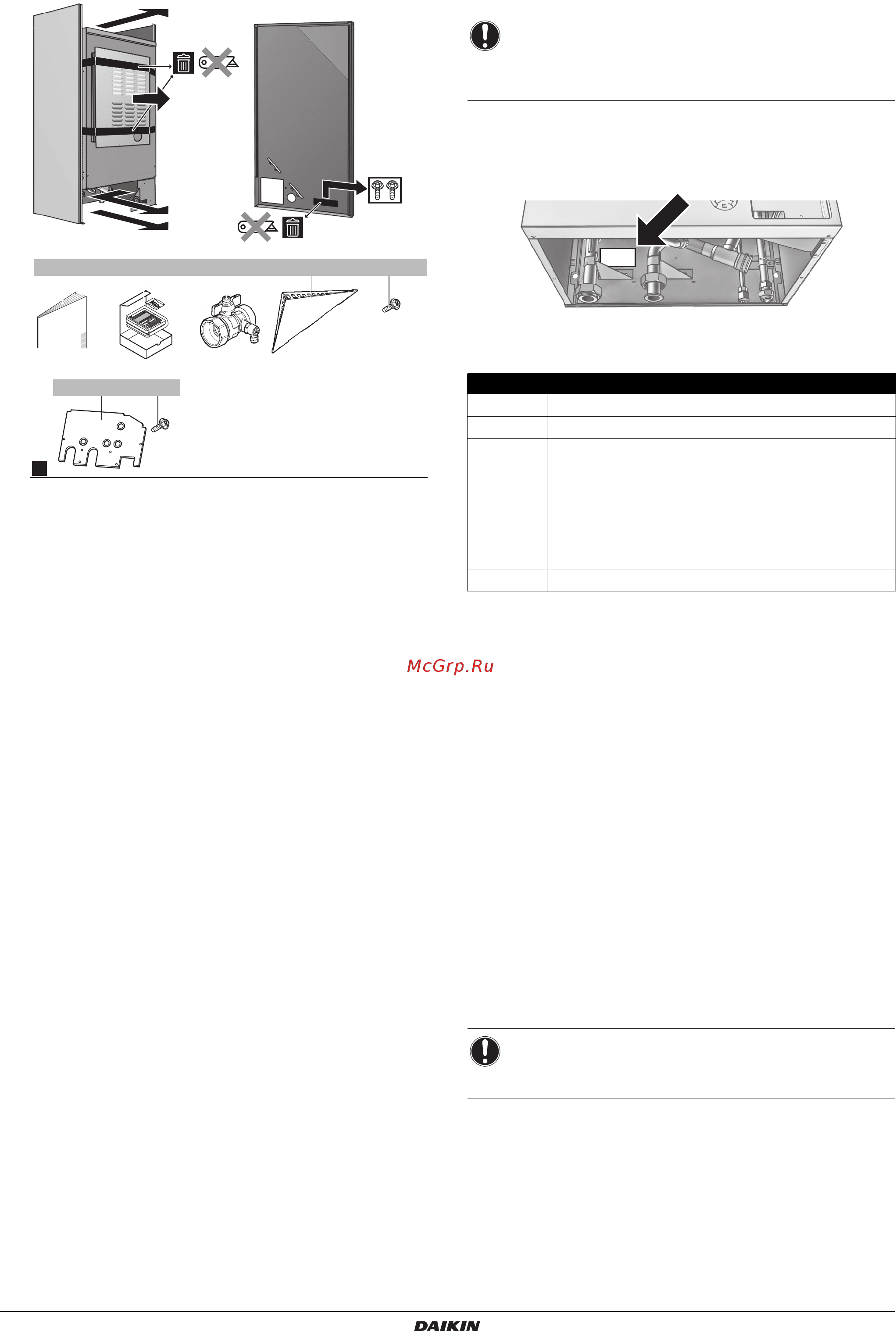

3 Снимите аксессуары.
a Руководство HXY(080/125)
b Комплект интерфейса пользователя: интерфейс
пользователя, 4 крепежных винта, 2 дюбеля
c Запорный вентиль
d Крышка интерфейса пользователя
e 2 крепежных винта передней панели
f Нижняя плита
g 4 крепежных винта нижней плиты
h Верхняя плита
4. Информация об агрегатах
идополнительном
оборудовании
4.1. Общая информация
В настоящей инструкции по монтажу описываются инверторные
воздушно-водяные тепловые насосы для внутреннего агрегата
VRV IV компании Daikin серии HXY080/125.
Эти агрегаты предназначены для установки в помещении
в коммерческих и общественных зданиях.
Агрегат предназначен для настенного монтажа.
Агрегаты HXY080/125 имеют теплопроизводительность
9 кВт/14 кВт, холодопроизводительность 8,2 кВт/12,5 кВт.
Внутренние агрегаты предназначены для работы при
температуре окружающего воздуха от 5°C до 30°C.
Во
время нагрева агрегат может нагревать воду до температуры
от 25°C до 45°Cи охлаждать от 5°C до 20°C.
Агрегаты предназначены для установки внутри помещения
(наружная температура: охлаждение от 10°C до 43°C, нагрев:
от -20°C до 24°C) (подробности приведены в буклете
стехническими характеристиками).
4.1. Идентификация
4.1.1. Идентификационная табличка:
внутренний агрегат
Местоположение
Идентификация модели
Наименование модели: HXY080A8V1B, HXY125A8V1B
4.2. Возможные комбинации агрегатов
идополнительного оборудования
4.2.1. Перечень дополнительного оборудования для
внутреннего агрегата
Интерфейс пользователя (EKRUAHT)
Интерфейс пользователя поставляется с агрегатом в качестве
дополнительного оборудования. Имеется дополнительный
интерфейс пользователя.
Дополнительный интерфейс пользователя подсоединяется для
двух целей:
управление вблизи внутреннего агрегата;
термостат помещения в месте, которое необходимо
нагревать прежде всего.
Термостат помещения (EKRTWA, EKRTR1)
Дополнительный термостат помещения подсоединяется
к внутреннему агрегату. Этот термостат может
быть проводным
(EKRTWA) или беспроводным (EKRTR1).
Порядок монтажа приведен в инструкциях по монтажу
термостата помещения.
Дистанционный датчик для беспроводного термостата
(EKRTETS)
Внутренний беспроводной датчик температуры (EKRTETS)
используется только вместе с беспроводным термостатом
(EKRTR1).
Порядок монтажа приведен в инструкциях по монтажу
термостата помещения.
d
b
c
h
e
a
1x
bcd
2x 1x
g
4x
f
1x
e
1x
2x
3
ВНИМАНИЕ!
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
Код Описание
H Гидрокамера
X Соединение VRV
Y
Реверсивное применение (охлаждение + нагрев)
080 Класс мощности (приблиз.):
080 кВт x мощность охлаждения 10
125 кВт x мощность охлаждения10
A8 Серия
V1 Напряжение 1 P~, 220-240 В, 50 Гц
B Европейский рынок
ВНИМАНИЕ!
Для термостата помещения EKRTR1 требуется
дополнительный источник питания 230 В перем. тока.
4PRU405267-1B_2016_02.book Page 5 Thursday, March 10, 2016 3:51 PM
