Изменение предварительного давления в расширительном баке
производится путем выпуска или повышения давления азота
через клапан Шредера в расширительном баке.
a Клапан Шредера
6.2.6. Проверка объема воды: примеры
Пример 1
Внутренний агрегат установлен на 5 м ниже самой высокой точки
в контуре циркуляции воды. Общий объем воды в контуре
составляет 100 л.
Никаких действий или корректировки не требуется.
Пример 2
Внутренний агрегат установлен в самой высокой точке в контуре
циркуляции воды. Общий объем воды в контуре составляет 350 л.
Действия:
Поскольку общий объем воды (350 л) превышает объем
воды по умолчанию (280 л), предварительное давление
необходимо понизить.
Требуемое предварительное давление:
Pg = (H/10 + 0,3) бар = (0/10 + 0,3) бар = 0,3 бар.
Соответствующий максимальный объем воды при 0,3 бар
составляеет410 л. (См. график в предыдущей главе).
Поскольку 350 литров меньше, чем 410 литров,
расширительный бак готов к установке.
6.3. Подготовка электрической проводки
6.3.1. Информация о подготовке электрической проводки
6.3.2. Обзор электрических соединений внутреннего
агрегата

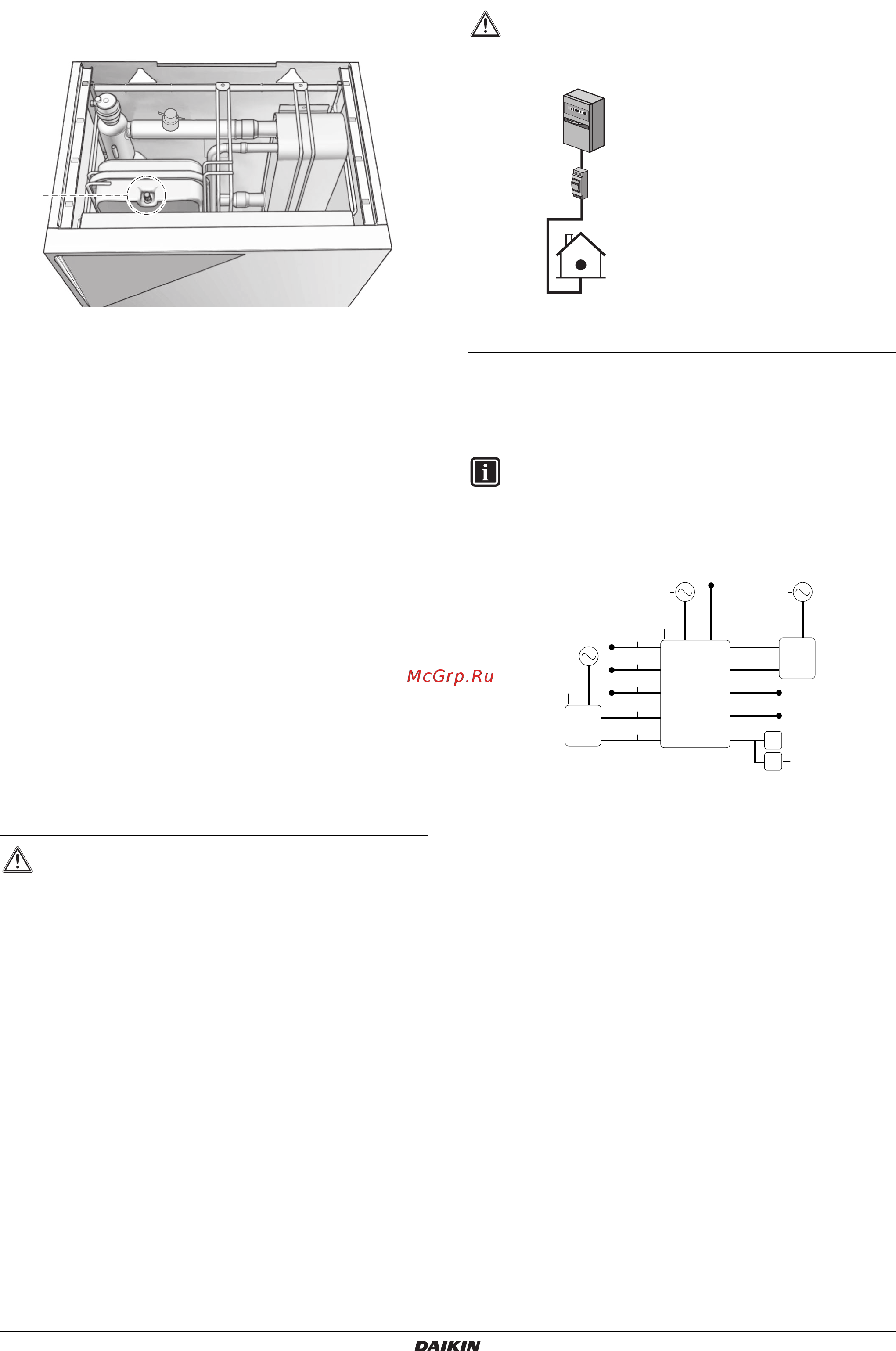

На приведенном рисунке показана необходимая проводка на
месте установки.
a Отдельное электропитание внутреннего агрегата
b HXY(080/125)
c Интерфейс пользователя
d Дополнительный интерфейс пользователя
e Дополнительный комплект нагревателя
f Отдельное электропитание комплекта наружного
резервного нагревателя
g Дополнительный термостат помещения
h Электропитание 230 В переменного тока
ПРЕДУПРЕЖДЕНИЕ
Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник
и телефонную земную станцию. Ненадежное
заземление может привести к поражению
электрическим током.
Установите необходимые предохранители или
автоматические прерыватели.
Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался труб, особенно со
стороны высокого давления, и острых краев.
Не допускается
использование проводки
сотводами и скрученными многожильными
кабелями удлинителей и соединений звездой. Это
может вызвать перегрев, поражение
электрическим током или возгорание.
Вся проводка должна устанавливаться
уполномоченным электриком и соответствовать
действующим нормативам.
Электрические соединения подключаются
кстационарной проводке.
Все компоненты, приобретаемые на месте
установки, и вся электросистема должны
соответствовать действующим нормативам.
a
ПРЕДУПРЕЖДЕНИЕ
Внутренний агрегат должен иметь отдельное
электропитание.
Дополнительный комплект нагревателя (EKBUH)
должен иметь отдельное электропитание.
ИНФОРМАЦИЯ
Приведенный рисунок является примером и может
НЕ соответствовать той или иной схеме системы.
Подробности см. в разделе "14.2. Электрическая
схема" на странице 45.
5
8
0
1
5
0
0
0
a
b
1
a Нормальное
электропитание
b Предохранитель
1 Электропитание
внутреннего агрегата
6
b
a
e
f
d
c
10
11
8
2
3
4
5
9
17
g
h
14
12
13
4PRU405267-1B_2016_02.book Page 11 Thursday, March 10, 2016 3:51 PM
