11.4. Местные настройки
Компоновка агрегата выполняется специалистом по монтажу
всоответствии с условиями установки (наружный климат,
установленное дополнительное оборудование и т.д.) и нуждами
пользователя. Однако местные настройки, упомянутые
в "8.3. Местные настройки" на странице 18, можно изменить
согласно предпочтениям заказчика. Для этого имеется ряд так
называемых местных настроек. Доступ к местным настройкам
иих программирование осуществляется через интерфейс
пользователя.
Каждой
местной настройке присвоен 3-значный номер или код,
например, [1-03], отображаемый на дисплее интерфейса
пользователя. Первая цифра [1] указывает "первый код" или
группу местной настройки. Первая и вторая цифры вместе [03]
указывают "второй код".
Список всех местных настроек и их значений по умолчанию
приведен в разделе "8.3. Местные настройки" на странице 18.
Втом же списке отведено 2 столбца
для регистрации дат
изменения местных настроек и их значений вместо
установленных по умолчанию.
11.4.1. Процедура
Чтобы изменить одну или несколько местных настроек,
необходимо выполнить следующие действия.

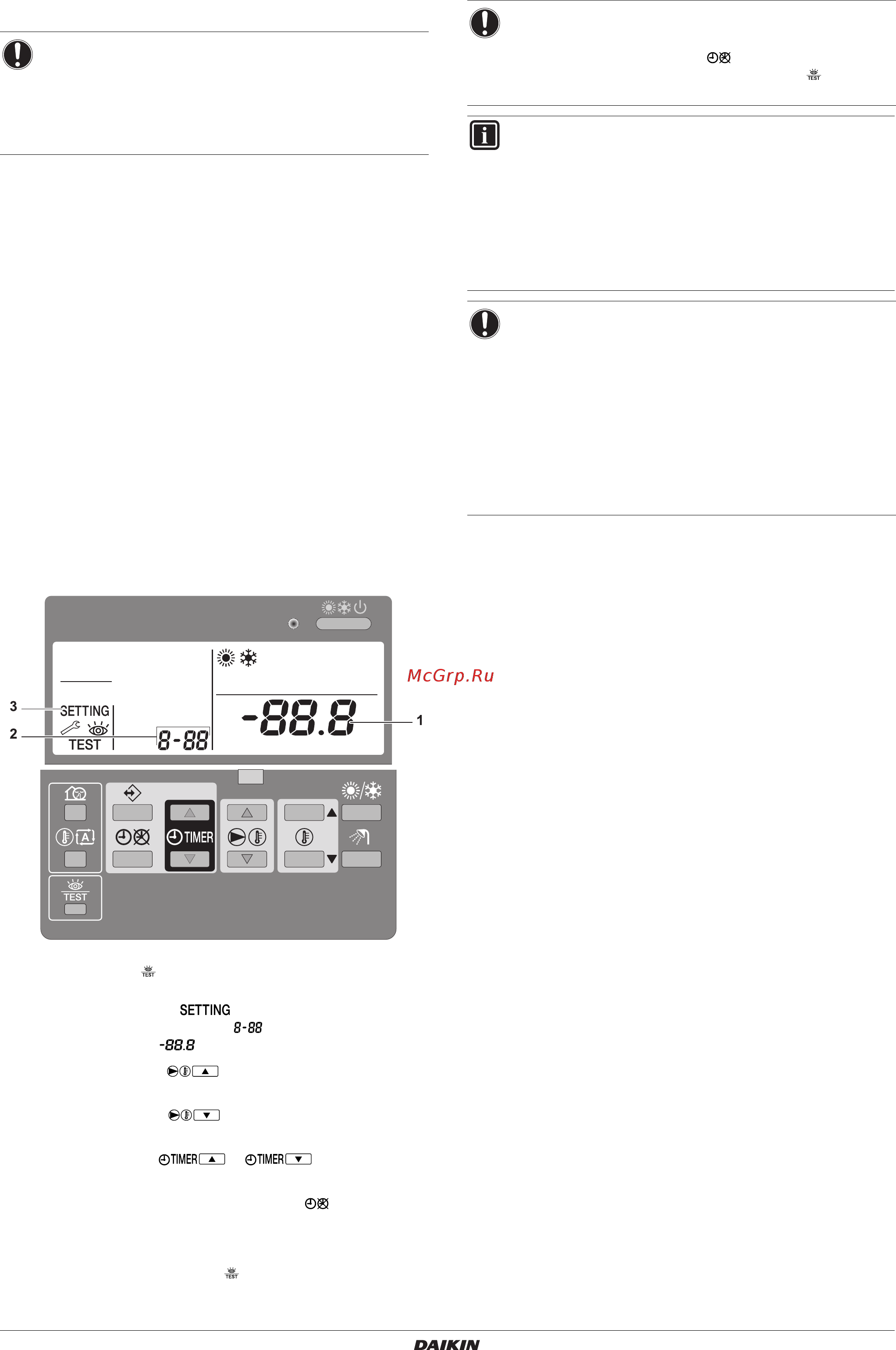

1 Нажмите кнопку минимум на 5 секунд для ввода режима
настройки.
Отобразится значок (3). Будет отображен код
выбранной местной настройки (2), а справа от него – ее
заданное значение
(1).
2 Нажимайте кнопку , чтобы выбрать первый код
нужной местной настройки.
3 Нажимайте кнопку , чтобы выбрать второй код
нужной местной настройки.
4 Нажимайте кнопки и , чтобы изменять
заданное значение выбранной местной настройки.
5 Сохраните новое значение, нажав кнопку .
6 Повторите действия со 2 по 4, чтобы по необходимости
изменить другие местные настройки.
7 Закончив, нажмите кнопку , чтобы выйти из режима
настройки.
ВНИМАНИЕ!
Значения по умолчанию, упомянутые в "8.3. Местные
настройки" на странице 18, являются заводскими
установками. Фактические начальные значения
выбираются в зависимости от применения. Эти
значения должны быть подтверждены установщиком.
ВНИМАНИЕ!
Изменения каждой местной настройки сохраняются
только по нажатию кнопки . Переход к коду другой
местной настройки или нажатие кнопки приведет
котмене внесенных изменений.
ИНФОРМАЦИЯ
Перед отправкой всем местным настройкам были
присвоены значения, указанные в "8.3. Местные
настройки" на странице 18.
После выхода из режима настройки на
жидкокристаллическом дисплее интерфейса
пользователя может появиться символ "88" – во
время его отображения происходит
самоинициализация агрегата.
ВНИМАНИЕ!
Просматривая местные настройки, вы можете
заметить наличие настроек, не упомянутых
в разделе "8.3. Местные настройки" на странице 18.
Эти местные настройки не относятся к данной
системе, а их значения изменить нельзя!
Дополнительная информация о задаваемой при
установке настройке приведена в инструкции по
монтажу внутреннего блока. По поводу настроек,
отличных от значения по умолчанию, обратитесь
к установщику.
