Это определит следующие важные параметры:
Минимальный объем воды в системе.
Максимальный объем воды в системе.
Минимальный и максимальный расход воды в системе.
Максимальный перепад давления в системе.
6.2.2. Требования к контуру циркуляции воды
Внутренний агрегат может использоваться только
в замкнутой водяной системе.
Использование агрегата в открытой водяной системе
приведет к избыточной
коррозии.
Максимальная температура воды составляет 45°C (нагрев),
а минимальная температура воды составляет 5°C
(охлаждение).
Максимальное давление воды составляет 3 бар.
Необходимо предусмотреть необходимые средства защиты
водяного контура, НЕ допускающие превышения
максимального давления.
Все проложенные трубопроводы и их оборудование (клапаны,
соединения и т.д.) должны выдерживать следующие
температуры:

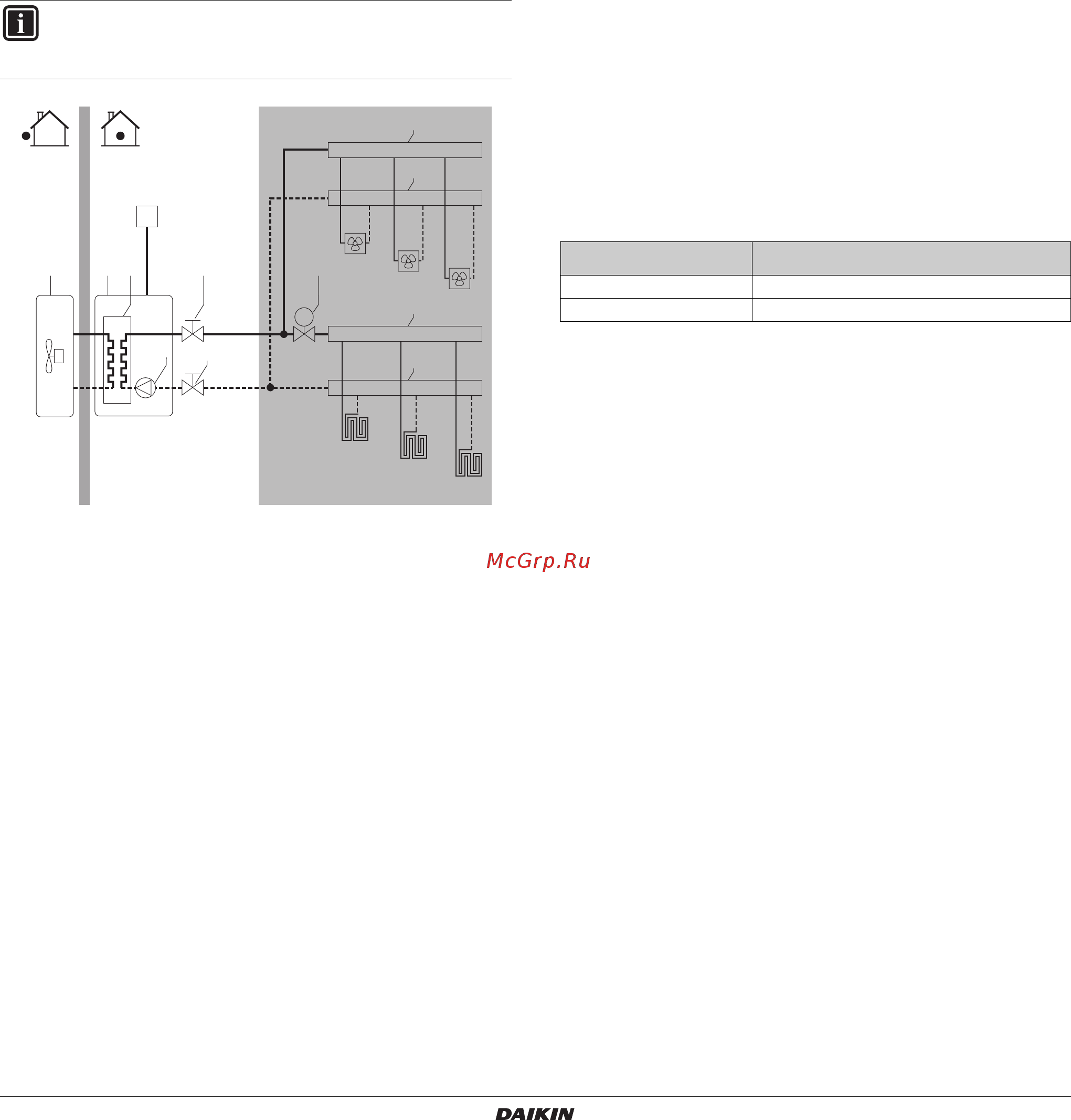

a Наружный агрегат (тепловой насос VRV IV)
b Внутренний агрегат HXY(080/125)
c Теплообменник
d Насос
e Запорный клапан
f2-ходовой клапан с электроприводом (приобретается
по месту установки)
g Коллектор
FCU1...3 Фанкойл (дополнительное оборудование)
FHL1...3 Контур подогрева полов (дополнительное
оборудование)
T Комнатный термостат (дополнительное оборудование)
Отсечные клапаны, поставляемые с блоком, должны
устанавливаться так, чтобы нормальное обслуживание
могло выполняться без слива воды из системы.
Соединения водяных труб должны производиться
всоответствии с действующими нормативами и с прилагаемой
к агрегату схемой при соблюдении направлений ввода
ивывода воды.
При соединении трубопроводов НЕ прилагайте чрезмерную
силу. Деформация труб может стать причиной
неправильной работы агрегата.
На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить
полный слив воды из контура циркуляции.
Обеспечьте надлежащий слив для клапана сброса давления
во избежание попадания воды на электрические детали,
Во всех верхних точках системы должны быть установлены
воздушные клапаны, которые также должны быть легко
доступны для обслуживания. Внутри внутреннего агрегата
имеется автоматический клапан выпуска воздуха. Проследите
за тем, чтобы этот клапан НЕ был затянут слишком сильно,
чтобы сохранялась возможность автоматического выпуска
воздуха из контура циркуляции воды.
Используйте только те материалы, которые совместимы
сводой, используемой в системе, а также с материалами,
используемыми во внутреннем агрегате.
Проверьте, чтобы все компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать давление и температуру воды.
Используя нелатунные металлические трубы, изолируйте
надлежащим образом латунные и нелатунные материалы,
чтобы они НЕ контактировали друг с
другом. Это
предотвратит гальваническую коррозию.
Ни в коем случае не используйте в контуре циркуляции воды
детали с цинковым покрытием. Поскольку во внутреннем
контуре циркуляции воды применяются медные трубы,
может начаться активная коррозия.
Поскольку латунь является мягким материалом, пользуйтесь
соответствующими инструментами. При НЕСОБЛЮДЕНИИ
этого правила произойдет повреждение труб.
Диаметр труб подбирается в зависимости от нужной
интенсивности потока и фактического внешнего
статического давления насоса. Графики внешнего
статического давления внутреннего агрегата приведены
в "14. Технические данные" на странице 44.
Минимальный требуемый расход воды для эксплуатации
внутреннего агрегата приведен в следующей таблице. При
снижении расхода воды на дисплей выводится код ошибки по
интенсивности потока A6, а внутренний агрегат отключается.
Настоятельно рекомендуется устанавливать
дополнительный фильтр в контур нагрева воды. С целью
удаления металлических частиц из трубопроводов местного
обогрева рекомендуется использовать магнитный или
циклонный фильтр, способный удалять мелкие частицы.
Мелкие частицы могут повредить блок и НЕ могут быть
удалены стандартным фильтром системы теплового насоса.
Проникновение в контур циркуляции воды воздуха и пыли
может привести
к поломке агрегата. Во избежание этого:
Используйте только чистые трубы
При удалении заусенцев направляйте конец трубы вниз
При прокладке сквозь стену закрывайте конец трубы,
чтобы в нее не попадали пыль и мелкие частицы
Для герметизации соединений используйте хороший
резьбовый герметик
По соображениям безопасности НЕ допускается добавлять
в контур циркуляции воды какой
-либо гликоль.
Установка должна проводиться в соответствии
сдействующими нормативами и может потребовать
дополнительных гигиенических мероприятий.
В соответствии с действующими нормативами может
потребоваться установка термостатных смесительных
клапанов.
ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ
соответствовать той или иной схеме системы.
M
T
FCU2
FCU3
FHL1
FHL2
FHL3
abc
d e
ef
g
g
g
g
65°C
Модель Минимальный расход воды (л/мин)
HXY080A8V1B 15
HXY125A8V1B 15
4PRU405267-1B_2016_02.book Page 9 Thursday, March 10, 2016 3:51 PM
