Инструкция по монтажу иэксплуатации
14
HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02

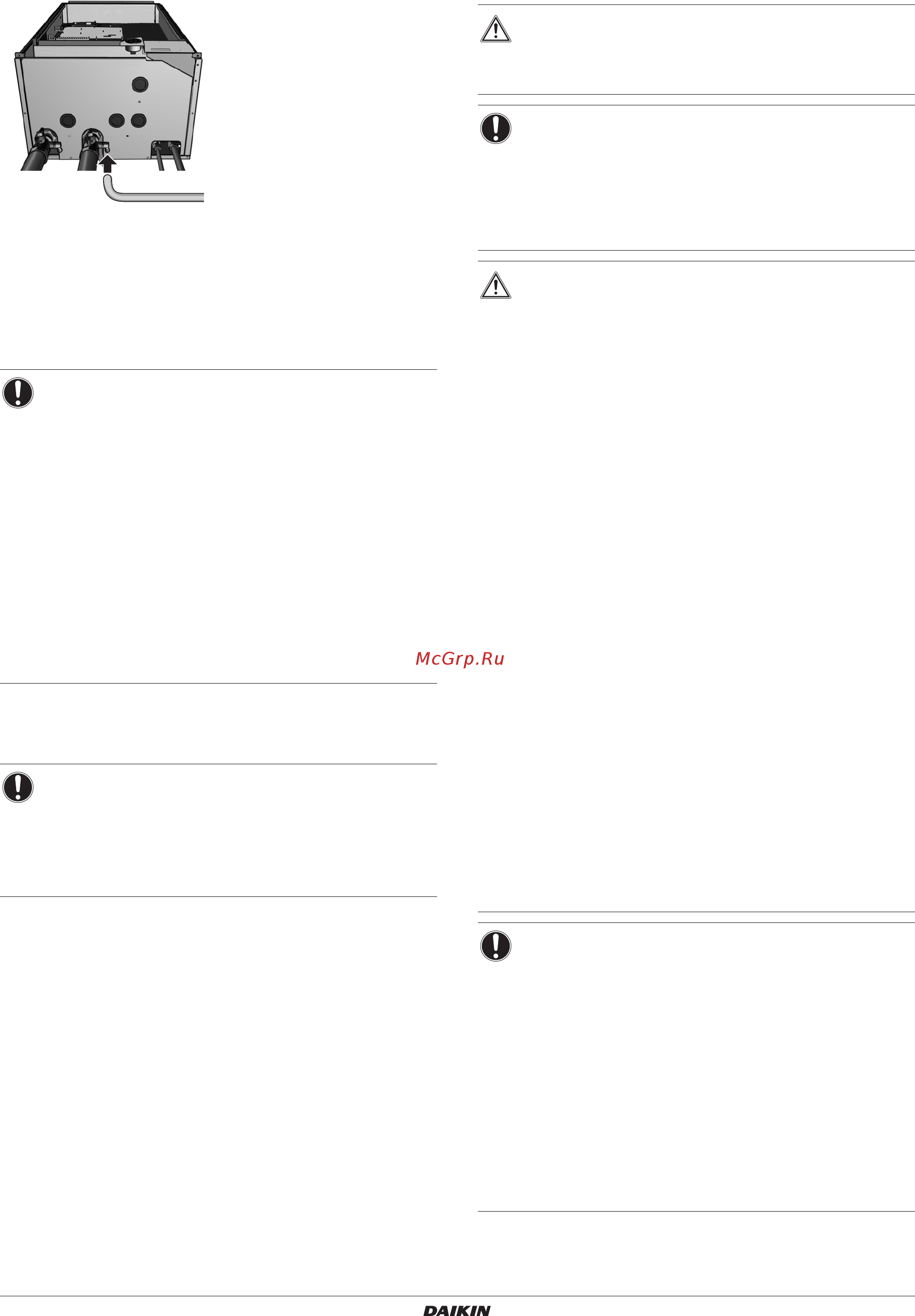

7.2.3. Заполнение водяного контура
1 Подсоедините к дренажному и наполнительному клапану
шланг подачи воды.
2 Откройте дренажный и наполнительный клапан.
3 Убедитесь в том, что автоматический клапан выпуска
воздуха открыт (не менее чем на 2 оборота).
4 Заправляйте систему водой до тех пор, пока манометр не
покажет давление ±2,0 бар.
5 Необходимо выпустить из контура циркуляции воды как
можно больше воздуха.
6 Закройте дренажный и наполнительный клапан.
7 Отсоедините шланг подачи воды от дренажного
инаполнительного клапана.
7.2.4. Для изоляции трубопровода воды
Трубопроводы во всем контуре циркуляции воды необходимо
изолировать в целях предотвращения конденсации влаги во
время работы в режиме охлаждения и потери холодо-
и теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала должна
быть не менее 20 мм – тогда на поверхности изоляционного
материала конденсат скапливаться не будет.
7.3. Подключение электропроводки
7.3.1. Меры предосторожности при монтаже
электропроводки
ВНИ
МАНИЕ!
Присутствие воздуха в контуре циркуляции воды
может привести к сбоям в работе реле расхода. Во
время заполнения будет невозможно удалить весь
воздух из системы. Оставшийся воздух будет удален
через автоматические клапаны выпуска воздуха
впервые часы работы системы. Впоследствии может
потребоваться дополнительная заправка воды.
"Работа только в режиме накачивания" для выпуска
воздуха из системы при возможности используя эти
настройки. См. местные установки [E-04] в главе
"[E] Режим обслуживания" на странице 23.
Агрегат может выпускать лишнюю воду через
клапан сброса давления.
Качество воды должно соответствовать директиве
98/83 EC Европейского Союза.
ВНИМАНИЕ!
Давление воды, которое указывает манометр, будет
изменяться в зависимости от температуры воды (чем
выше температура воды, тем выше давление).
Однако для того, чтобы в контур не проник воздух,
давление воды всегда должно быть выше 1 бар.
ПРЕДУПРЕЖДЕНИЕ: электромонтажные работы
Вся проводка и компоненты на месте устанавливаются
монтажником и должны соответствовать действующим
нормативам.
ВНИМАНИЕ!
Рекомендации по монтажу электропроводки.
Лицам, ответственным за прокладку электропроводки:
Не работайте с блоком до выполнения работ
с трубопроводом хладагента. Работа блока до
готовности трубопроводов выведет из строя компрессор.
ПРЕДУПРЕЖДЕНИЕ
В стационарную проводку необходимо включить
главный выключатель или другие средства
разъединения по всем полюсам в соответствии
сдействующими нормативами.
Используйте только медные провода.
Все электрические подключения должны
производиться в соответствии с электрическими
схемами, поставляемыми вместе с блоком,
иприведенными ниже инструкциями.
Ни в коем случае не сдавливайте собранные впучок
кабели и проследите за тем, чтобы они не вступали
в контакт с неизолированными трубопроводами
иострыми краями. Проследите за тем, чтобы на
разъемы клемм не оказывалось внешние давление.
Провода электропитания должны быть надежно
закреплены.
Проверьте наличие заземления. Не допускается
заземление агрегата на трубопровод инженерных
сетей, разрядник и телефонную земную станцию.
Ненадежное заземление может привести
к поражению электрическим током.
Обязательно установите средство защиты от
утечки на землю в соответствии с действующими
нормативами. Невыполнение этого требования
может привести к поражению электрическим током
или возгоранию.
Для питания системы необходим отдельный
подвод электроэнергии, не допускается
подключение к электрической цепи, которая уже
питает других потребителей.
Обязательно установите необходимые
предохранители или автоматические прерыватели.
ВНИМАНИЕ!
Описываемое в настоящих инструкциях оборудование
может вызывать электронные помехи, порождаемые
радиочастотной энергией. Оборудование соответствует
спецификациям, разработанным для обеспечения
достаточной защиты от таких помех. Однако гарантия
возникновения помех в конкретной установке
отсутствует.
Поэтому рекомендуется устанавливать оборудование
и электропроводку на определенном расстоянии от
стереосистем, персональных компьютеров и т.п.
В крайнем случае понадобиться соблюдать дистанцию
3 м и более и использовать трубы для прокладки
электрических проводов питания и управления.
4PRU405267-1B_2016_02.book Page 14 Thursday, March 10, 2016 3:51 PM
