Инструкция по монтажу иэксплуатации
16
HXY080+125A8V1B
Внутренний агрегат системы VRV IV
4P405267-1B – 2016.02

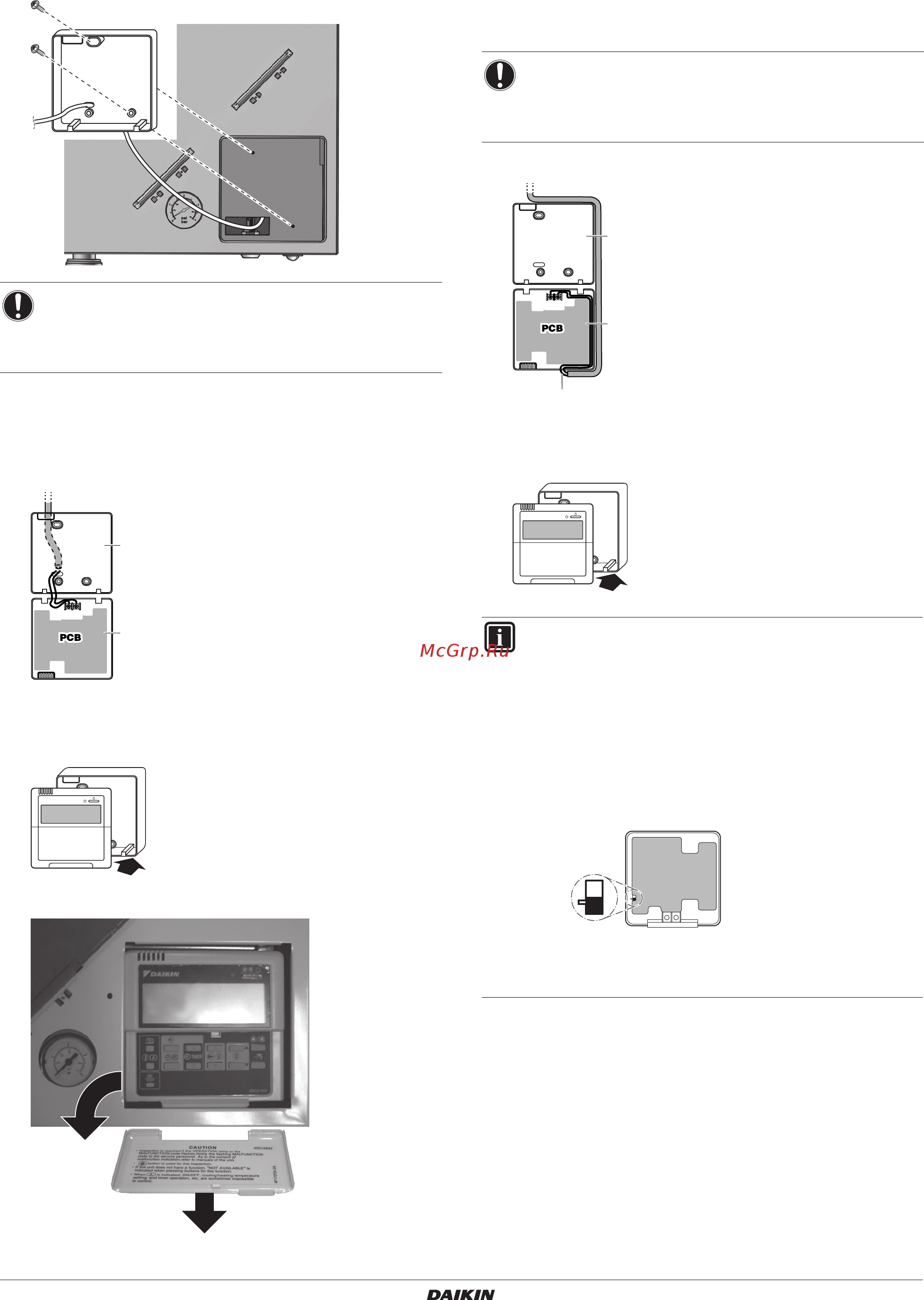

1 Прикрепите настенную панель интерфейса пользователя
к лицевой плате блока.
Установка лицевой платы приведено в "7.4.1. Крепление
крышки интерфейса пользователя к внутреннему агрегату"
на странице 17.
2 Отрежьте 2-жильный провод.
3 Подсоедините провода к интерфейсу пользователя,
как показано ниже.
Подсоединение сзади
4 Установите лицевую плату обратно на настенной панели.
Сначала найдите правильное положение по защелкам
внижней части.
5 Извлеките
крышку интерфейса пользователя из петли.
Крепление интерфейса пользователя к стене в случае
установки в качестве термостата помещения
1 Отрежьте 2-жильный провод.
2 Прикрепите настенную панель интерфейса пользователя
кстене.
3 Подсоедините провода к интерфейсу пользователя, как
показано ниже.
Подсоединение снизу
4 Установите лицевую плату обратно на настенной панели.
Сначала найдите правильное положение по защелкам
внижней части.
ВНИМАНИЕ!
Будьте внимательны, чтобы НЕ деформировать форму
задней стороны интерфейса пользователя из-за
перезатяжки крепежных винтов.
a
b
P
1
P
2
a Задняя часть интерфейса
пользователя
b Передняя часть интерфейса
пользователя
1
2
1
ВНИМАНИЕ!
Будьте внимательны, чтобы НЕ деформировать форму
задней стороны интерфейса пользователя из-за
перезатяжки крепежных винтов.
ИНФОРМАЦИЯ
Если помимо стандартного устанавливается пульт
дистанционного управления, поставляемый по
дополнительному заказу:
Подсоедините электропроводку обоих пультов
дистанционного управления одинаково
всоответствии с приведенным ниже описанием.
Выберите главный и подчиненный пульт
управления переключением селекторного
переключателя SS1.
Выполнять функцию термостата помещения может
только тот пульт дистанционного управления, который
назначен ведущим.
a
b
P
1
P
2
c
a Задняя часть интерфейса
пользователя
b Передняя часть интерфейса
пользователя
c Для сквозной прокладки
проводки используются
труборезы.
1
SS
M
PCB
SS1
S Ведомый
M Ведущий
4PRU405267-1B_2016_02.book Page 16 Thursday, March 10, 2016 3:51 PM
