Candy FLE 0502/6N [3/41] Installation

Diese für die Sicherheit grundsätzliche Voraussetzung muß überprüft werden, und im Zweifels-

fall ist eine sorgfältige Kontrolle der Anlage durch geschultes Fachpersonal vorzunehmen. Es

ist die elektrische Belastung der Anlage und Steckdose zu überprüfen, um festzustellen, ob

diese für die auf dem Leistungsschild angegebene maximale Leistung geeignet sind. Im Zwei-

felsfall einen Elektroinstallateur zu Rate ziehen.

Wichtig: Der Hersteller kann für eventuelle Schäden, die auf eine fehlende oder feh-

lerhafte Erdung zurückzuführen sind, nicht zur Verantwortung gezogen werden.

ACHTUNG:

Die Spannung und die Versorgungsfrequenz sind auf dem Matrikelschild angegeben (s.

Abb. 4 - Seite 15.

Installation

WICHTIG Die Installation des Gerätes darf nur durch qualifiziertes Fachpersonal durchgeführt

werden, unter Berücksichtigung der geltenden Gesetze. Einige Einbauherde werden ohne Netzka-

bel geliefert. Sie sind mit einem Klemmbrett versehen, das verschiedene Anschlußmöglichkeiten

erlaubt. Die Auswahl des geeigneten Kabels erfolgt je nach der Netzspannung im Haushalt des

Endverbrauchers. Ein Schaltschema zum korrekten Anschluß befindet sich auf der Rückseite des

Herdes, in der Nähe der Abdeckplatte zum Klemmbrett.

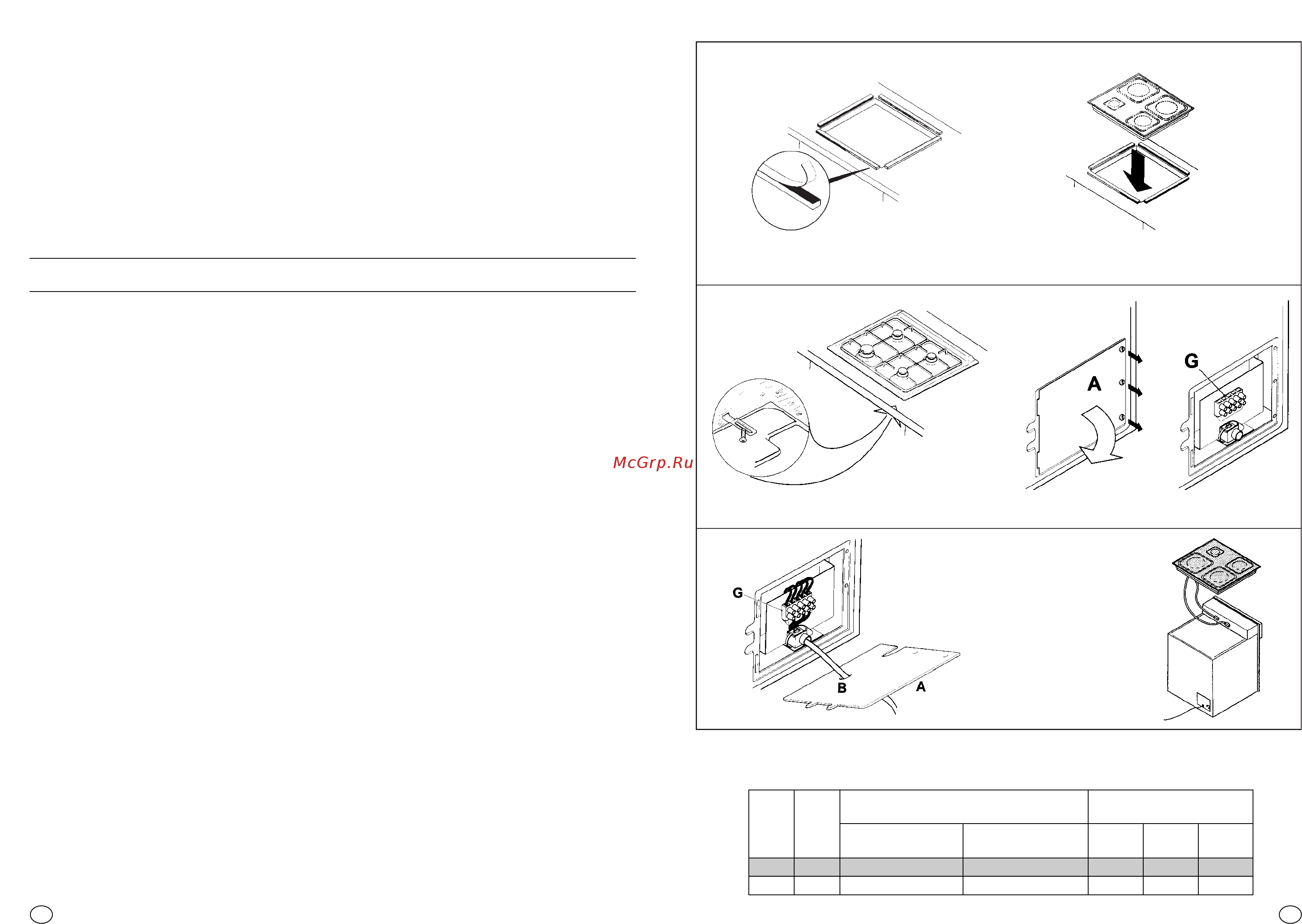

INSTALLATION DES KOCHFELDES

1. Legen Sie auf die Ränder des Arbeitsplattenausschnittes für das Kochfeld die Silikonstreifen,

die mit dem Kochfeld mitgeliefert sind (s. Abb. 1). Die Einbaumaße entnehmen Sie bitte dem

Bedienungsanleitungsheft des Kochfeldes.

2. Setzen Sie das Kochfeld so in die Öffnung der Arbeitsplatte, daß die Kanten des Gerätes gut und

gleichmäßig auf den Silikonstreifen sitzen (s. Abb. 2)

3. Montieren Sie außerdem die mitgelieferten Befestigungsklemmen unter die Arbeitsplatte (s. Abb. 3).

INSTALLATION DES OFENS UND VERBINDUNG MIT DEM KOCHFELD

Ist das Kochfeld einmal befestigt, muß es mit dem Ofen verbunden werden. Hierzu gehen Sie wie folgt vor.

4. Stellen Sie den Ofen vor die Einbauöffnung, in der er installiert werden soll.

5. Entfernen Sie von der Rückseite die Abdeckplatte (A) (s. Abb. 4)

— Das Klemmbrett (G) dient zur Verbindung zum Netz (s. Abb. 4)

ANSCHLUß AN DAS STROMNETZ (Abb. 5).

6. — Führen Sie das Netzkabel durch die Öffnung (B). Isolieren Sie die einzelnen Adern des Zuleitungs-

kabels ab und befestigen Sie diese am Klemmbrett (G).

Das Erdungskabel (gelb-grün) muß mindestens 10 mm länger als die Phasenkabel sein.

Benutzen Sie ausschließlich ein Kabel des Typs H05RR-F.

— Isolieren Sie die einzelnen Adern des Zuleitungskabels ab und befestigen Sie diese am Klemm-

brett (G)

— Achten Sie darauf, daß die einzelnen Anschlußklemmen mit den Adern gut verschraubt sind.

— Achtung: Vergessen Sie das Erdungskabel an der entsprecheden Klemme nicht!

— Befestigen Sie den Kabelschoner und montieren Sie die Abdeckplatte (A)

7. Verbinden Sie die 2 Kompaktstecker des Kochfeldes mit dem Ofen wie in der Abbildung 6 ersichtlich.

8. Schieben Sie den Ofen ganz in seinen Sitz und befestigen Sie diesen am Umbauschrank mit den als

Zubehör zum Ofen mitgelieferten 4 Schrauben.

ANSCHLUß AN DAS STROMNETZ

Überprüfen Sie bitte vor dem Anschluß an das Stromnetz, daß die Elektroinstallation im Hause eine

einwanfreie Erdung hat. Der Hersteller lehnt jede Verantwortung für eventuell auftretende Sach- oder

Personenschäden ab, die auf eine fehlende oder unzureichende Erdung zurückzuführen sind.

Achtung: Der Anschluß an das Stromnetz darf erst dann efolgen, wenn die Anschlüsse am

Klemmbrett fertiggestellt und alle Deckel wieder geschlossen wurden.

TECHNISCHE DATEN FÜR DIE INSTALLATION HERD + KOCHFELD

Modell

Kochfeld

Leistung

Kochfeld

(kW)

FLC20

FLC60

PES 64

PVS 604

6,3

6,2

8,4

8,3

8,4

8,3

3x4mm

4x2,5mm

5x2,5mm

V ~

V2 ~

V2N ~

V3 ~

V3N ~

Leistung Herd + Kochfeld (kW)

Querschnitt

Netzkabel

FIG. 1

FIG. 3

FIG. 2

FIG. 6

FIG. 5

FIG. 4
