Правила монтажа наружного агрегата

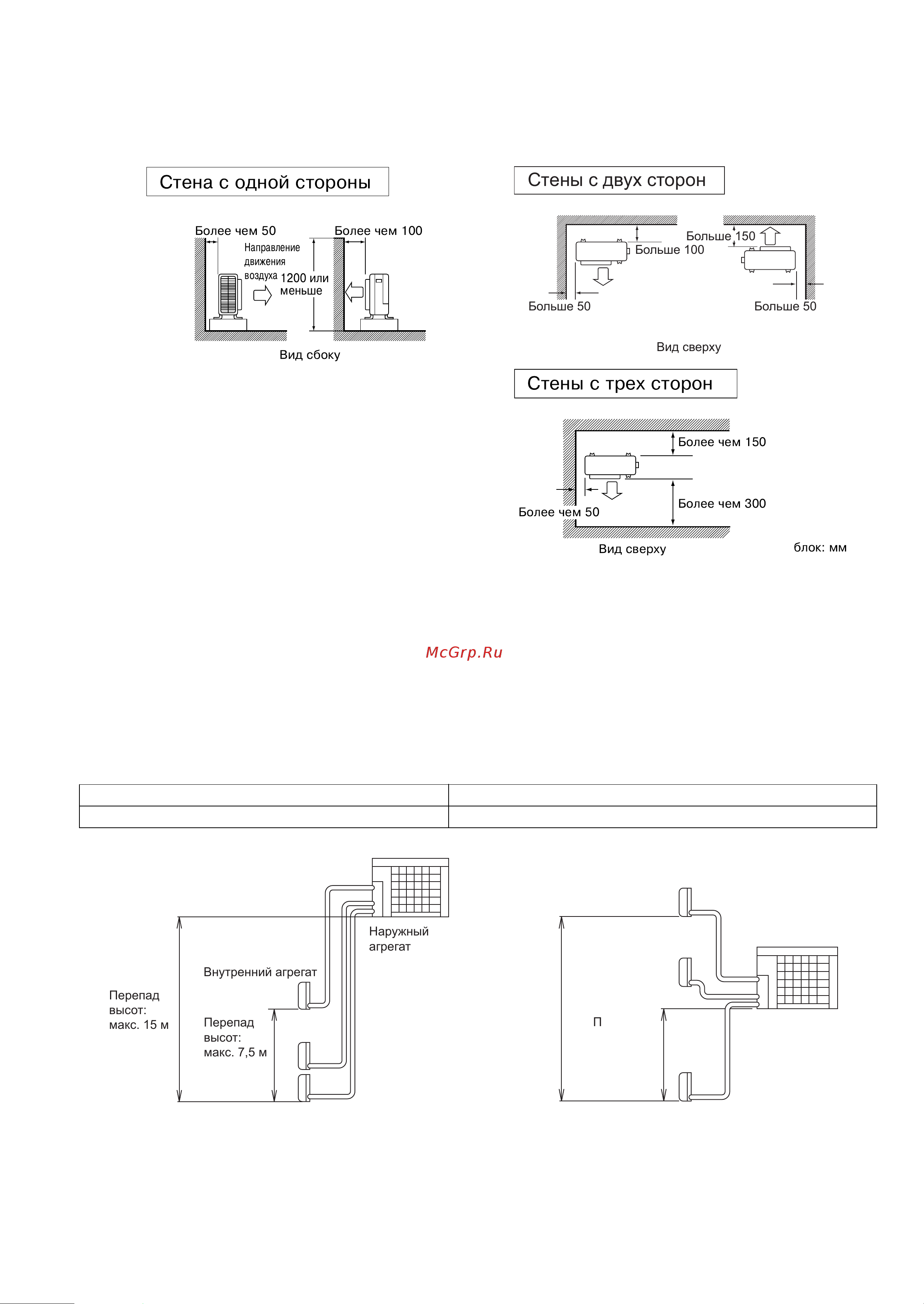

• Если на пути впуска воздуха или потока выходящего воздуха наружного агрегата есть стена или другое препятствие,
выполните следующие действия по монтажу.
• Для всех описанных ниже схем установки высота стены на стороне выпуска должна быть не более 1200 мм.
Выбор места для монтажа внутренних
агрегатов
• Ниже приведены значения максимально допустимой длины трубопровода хладагента и максимально допустимого
перепада высот между наружным и внутренними агрегатами.
(Чем короче трубопровод хладагента, тем выше производительность. Выполните соединения так, чтобы трубопровод
был как можно короче. Наименьшая допустимая длина на одно помещение составляет 3 м.)
Трубопровод к каждому внутреннему агрегату макс. 20 м
Общая длина трубопровода
между всеми агрегатами макс. 30 м
Если наружный агрегат расположен выше внутренних
агрегатов.
Если наружный агрегат расположен иначе.
(Если ниже одного или нескольких внутренних агрегатов.)
! " !#
Âèä ñâåðõó
Áîëåå ÷åì 150
Áîëåå ÷åì 300
Áîëåå ÷åì 50
áëîê: ìì
Ñòåíû ñ òðåõ ñòîðîí
Вид сверху
Больше 50 Больше 50
Больше 150
Больше 100
Стены с двух сторон
Перепад
высот:
макс. 15 м
Перепад
высот:
макс. 7,5 м
Внутренний агрегат
Наружный
агрегат
Перепад
высот:
макс. 7,5 м
Перепад
высот:
макс. 15 м
Наружный
агрегат
Внутренний агрегат
