Русский 13

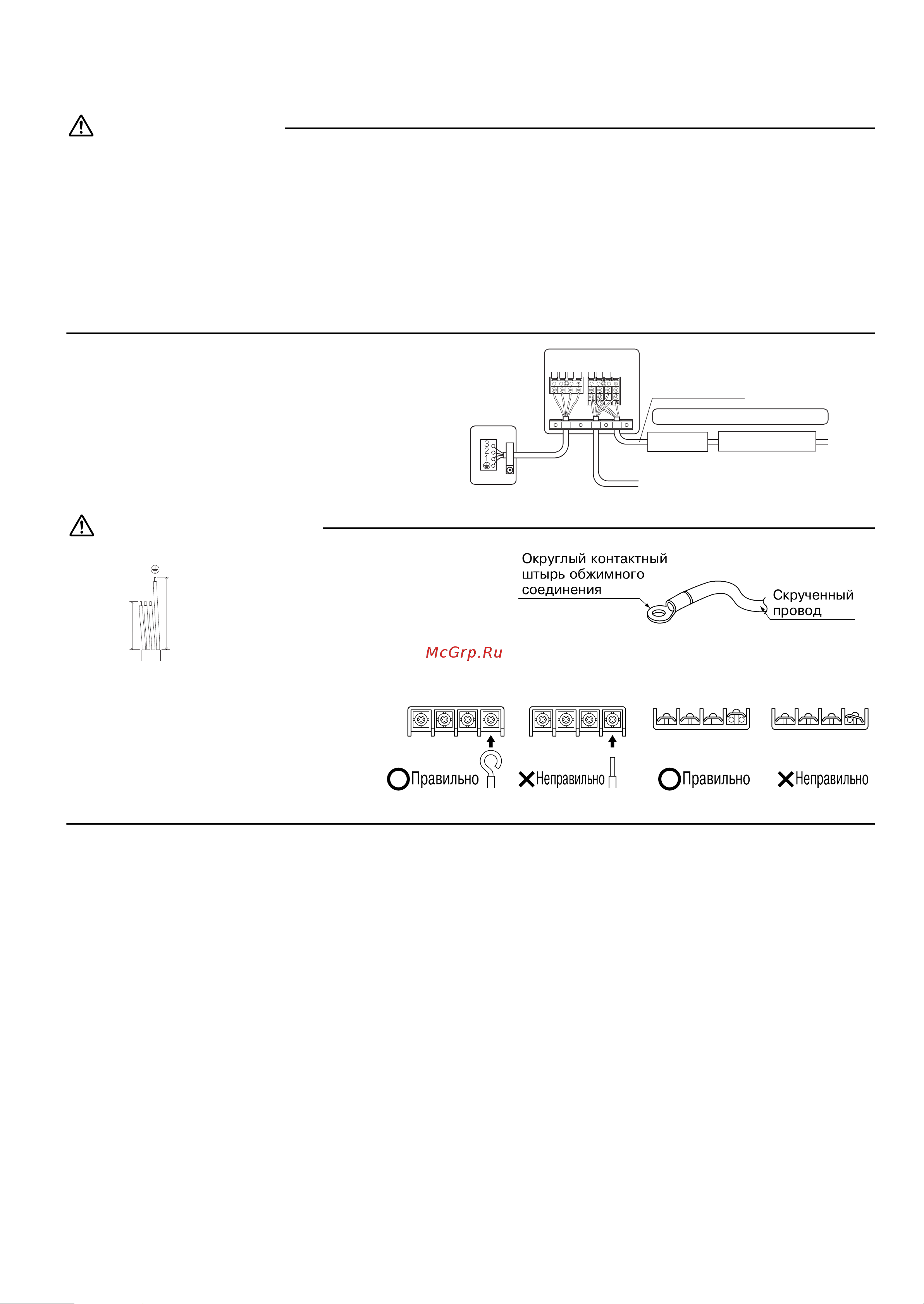

Проводка
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, скрученные провода (
ПРЕДОСТЕРЕЖЕНИЕ
1), удлинители или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести к поражению электрическим током или возгоранию.
• Проконтролируйте установку выключателя тока утечки заземления. (Он должен обрабатывать высшие гармоники.)
(В этом блоке применяется инвертор, поэтому должно использоваться устройство
защитного отключения, способное
обрабатывать гармоники. В противном случае оно не будет нормально работать.)
• Используйте автоматический выключатель с размыканием всех полюсов, причем зазоры между точками контакта
должны составлять не менее 3 мм.
• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
• Не включайте предохранительный размыкатель
до выполнения всей проводки.
1) Снимите с провода изоляцию (20 мм).
2) Соедините соединительные провода между
внутренним и наружным агрегатами так, чтобы
номера клемм соответствовали друг другу.
Плотно затяните винты на клеммах. Для затяжки
винтов рекомендуется отвертка с плоской головкой.
Винты упакованы вместе с клеммной колодкой.
ПРЕДОСТЕРЕЖЕНИЕ
•При подключении соединяющих блоки
одножильных проводов к клеммной колодке
обязательно сделайте петлю.
Проблемы при работе могут привести
кнагреву и пожару.
•Убедитесь в том, что провод заземления
между зажимом для ослабления натяжения
и клеммой длиннее остальных проводов.
• Если должны применяться
многожильные провода, используйте
круглый обжимной наконечник для
подсоединения к клеммной
колодке
электропитания. Установите круглые
обжимные наконечники на провода
до изолированной части и закрепите.
ɉɨɦɟɳɟɧɢɟ$
ɉɨɦɟɳɟɧɢɟ$
ɉɨɦɟɳɟɧɢɟ%
ɇɚɪɭɠɧɵɣɚɝɪɟɝɚɬ
ȼɧɭɬɪɟɧɧɢɣ
ɚɝɪɟɝɚɬ
Ⱦɥɹɩɢɬɚɧɢɹɫɢɫɬɟɦɵɧɟɨɛɯɨɞɢɦɚɨɬɞɟɥɶɧɚɹɰɟɩɶɩɢɬɚɧɢɹ
ɉɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ
ɪɚɡɦɵɤɚɬɟɥɶ$
Ⱥɜɬɨɦɚɬɢɱɟɫɤɢɣɜɵɤɥɸɱɚɬɟɥɶ
ɡɚɳɢɬɵɨɬɡɚɦɵɤɚɧɢɹɧɚɡɟɦɥɸ
Ƚɰ
ȼ
ȼɩɨɦɟɳɟɧɢɟ%
ɉɪɨɜɨɞɤɚɦɟɠɞɭɚɝɪɟɝɚɬɚɦɢ
H05RN
ɉɪɨɜɨɞɷɥɟɤɬɪɨɩɢɬɚɧɢɹ
H05RN
2 3
LN
2 3
1-3
A
B
A<B
Ïpàâèëüíî
Íåïðàâèëüíî
Ïpàâèëüíî
Íåïðàâèëüíî
3PRU423316-2K.book Page 13 Monday, May 15, 2017 12:38 PM
