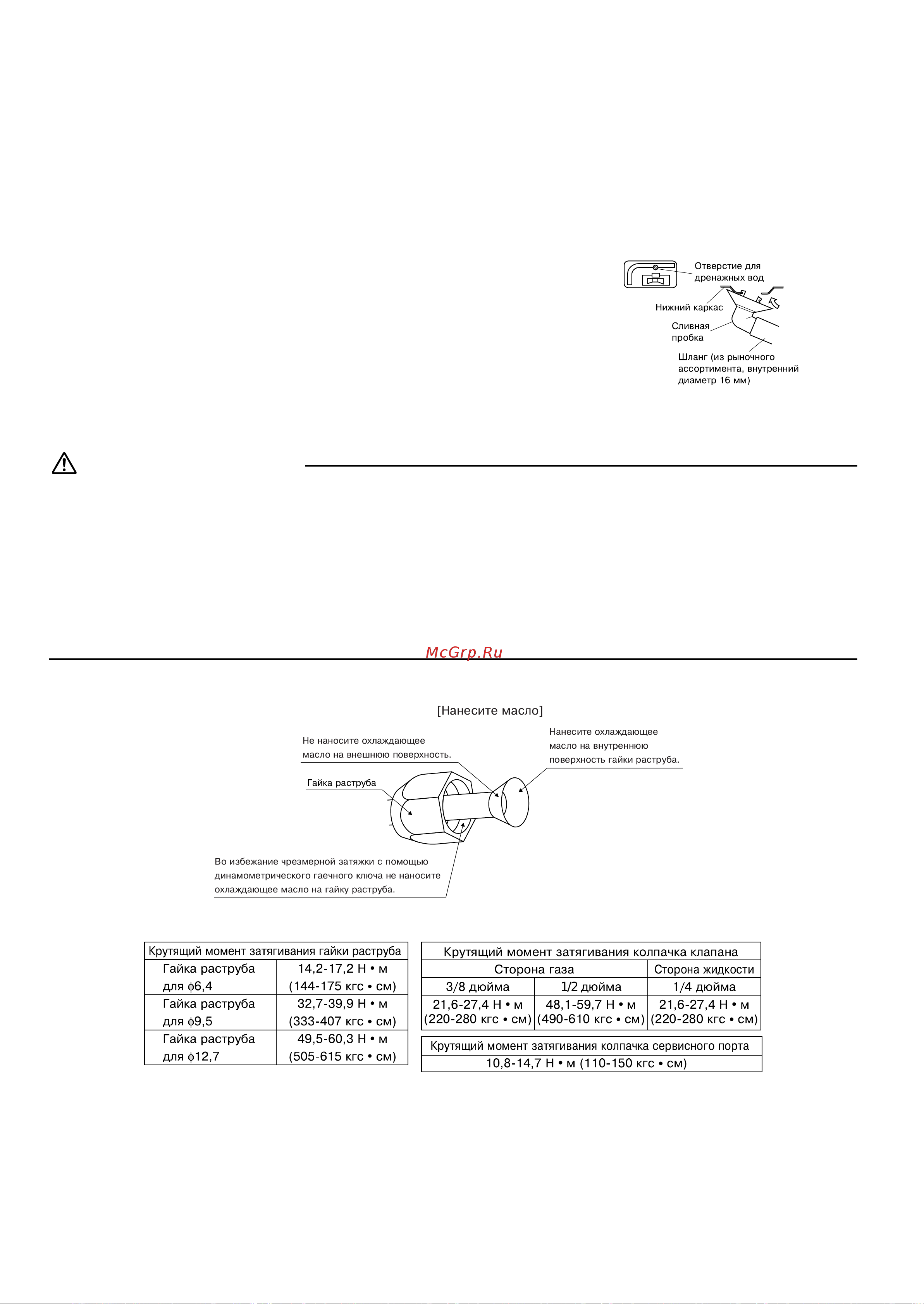

8 Русский
Монтаж трубопровода хладагента
1. Монтаж наружного агрегата
1) При монтаже наружного агрегата см. разделы "Предостережения относительно выбора места монтажа" на стр. 4
и "Монтажные чертежи внутреннего/наружного агрегата" на стр. 5.
2) Если требуются дренажные работы, выполните представленную ниже процедуру.
2. Дренажные работы
1) Для слива используйте сливную пробку.
2) Если дренажное отверстие закрыто основанием для монтажа или
поверхностью пола, поместите под опоры наружного агрегата
дополнительные подкладки высотой не менее 30 мм.
3) В холодных зонах не используйте сливную пробку и дренажный
шланг для наружного агрегата.
(В противном случае сливаемая вода может замерзнуть,
что приведет к уменьшению
теплопроизводительности.)
3. Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за ухудшения
свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R32.)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных гаек
и утечку газа.
• Не
используйте соединения повторно.
• Монтаж трубопровода должен производиться квалифицированным монтажником. Материалы и порядок монтажа
должны соответствовать существующим нормативам. В Европе должен использоваться действующий стандарт EN378.
• Убедитесь, что трубы и соединения трубопровода не находятся под нагрузкой.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
! "
!
" #
!"# $! %
& '# '
(
1/2
!#)*!$ %
&*'#"'
(
!"# $! %
& '# '
(
'!#!$ %
&'#)'
(
