Русский 17
Настройка запрета ЭКОНОМИЧНОГО
РЕЖИМА
ПРЕДУПРЕЖДЕНИЕ
Перед началом работ всегда выключайте выключатель питания.
• Эта настройка запрещает входной сигнал управления с пульта ДУ.
• Используйте эту настройку, если требуется заблокировать входные сигналы управления (охлаждение/нагрев)
с пультов дистанционного управления внутренних агрегатов.
• Выполните следующие действия.

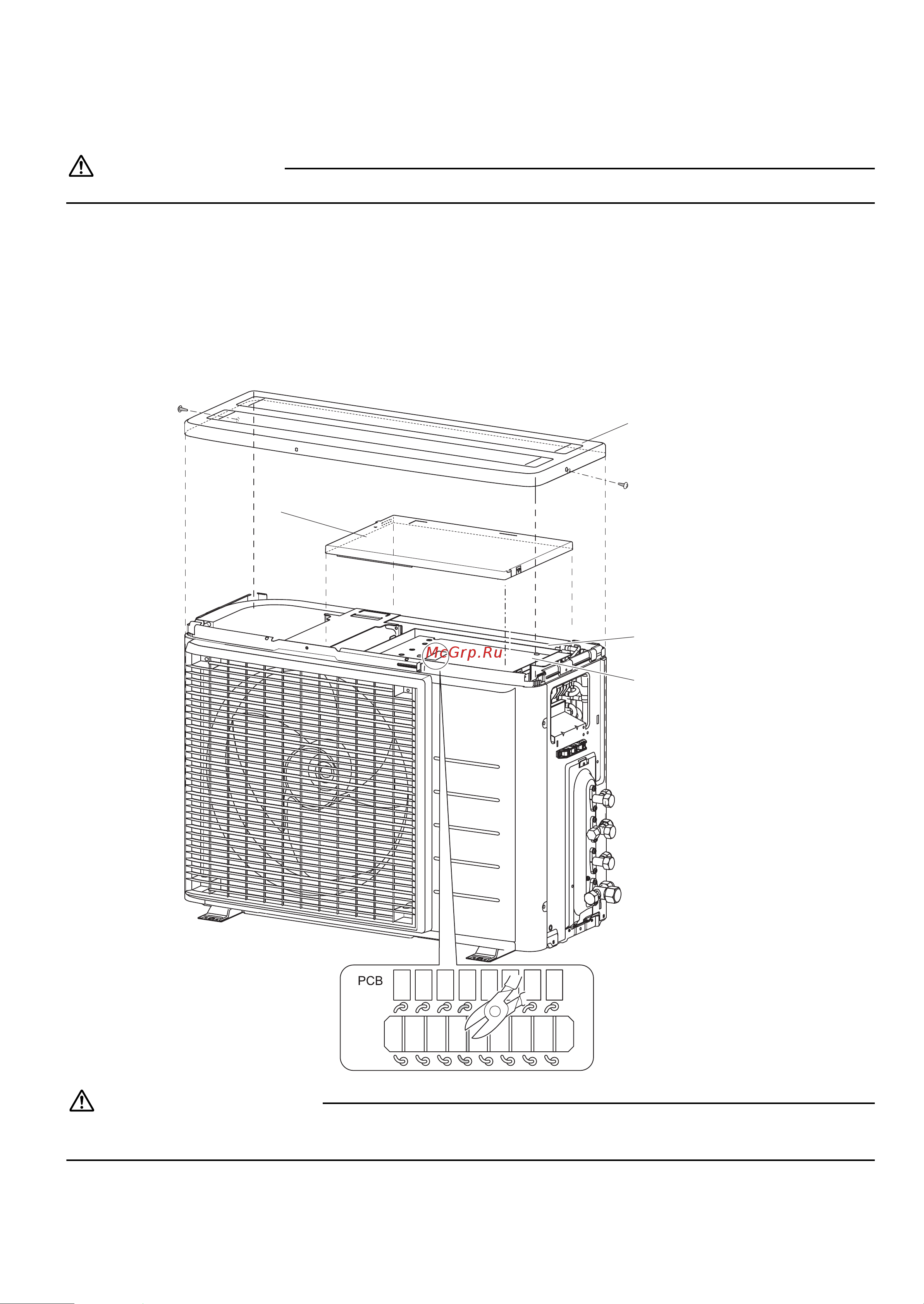

1) Удалите два винта на боковой поверхности и снимите верхнюю панель наружного агрегата.
2) Сдвиньте и
снимите крышку коробки электрических компонентов. Будьте осторожны, чтобы не погнуть крюк
коробки электрических компонентов.
3) Перережьте перемычку (J23) на печатной плате.
4) Выполните в обратном порядке действия → 2) → 1). Убедитесь в том, что все компоненты надежно закреплены.
ПРЕДОСТЕРЕЖЕНИЕ
• При установке крышки коробки электрических компонентов будьте осторожны, чтобы не зажать кабель питания
двигателя вентилятора.
ȼɟɪɯɧɹɹɩɚɧɟɥɶ
Ʉɪɵɲɤɚɤɨɪɨɛɤɢ
ɷɥɟɤɬɪɢɱɟɫɤɢɯɤɨɦɩɨɧɟɧɬɨɜ
ȼɵɜɢɧɬɢɬɟ
ɞɜɚɜɢɧɬɚ
J8
J7
J22
J23
J26
J12
J24
J25
ɉɟɱɚɬɧɚɹɩɥɚɬɚ
Ʉɨɪɨɛɤɚɷɥɟɤɬɪɢɱɟɫɤɢɯ
ɤɨɦɩɨɧɟɧɬɨɜ
ɉɟɪɟɪɟɠɶɬɟ
ɩɟɪɟɦɵɱɤɭ-
3PRU423316-2K.book Page 17 Monday, May 15, 2017 12:38 PM
