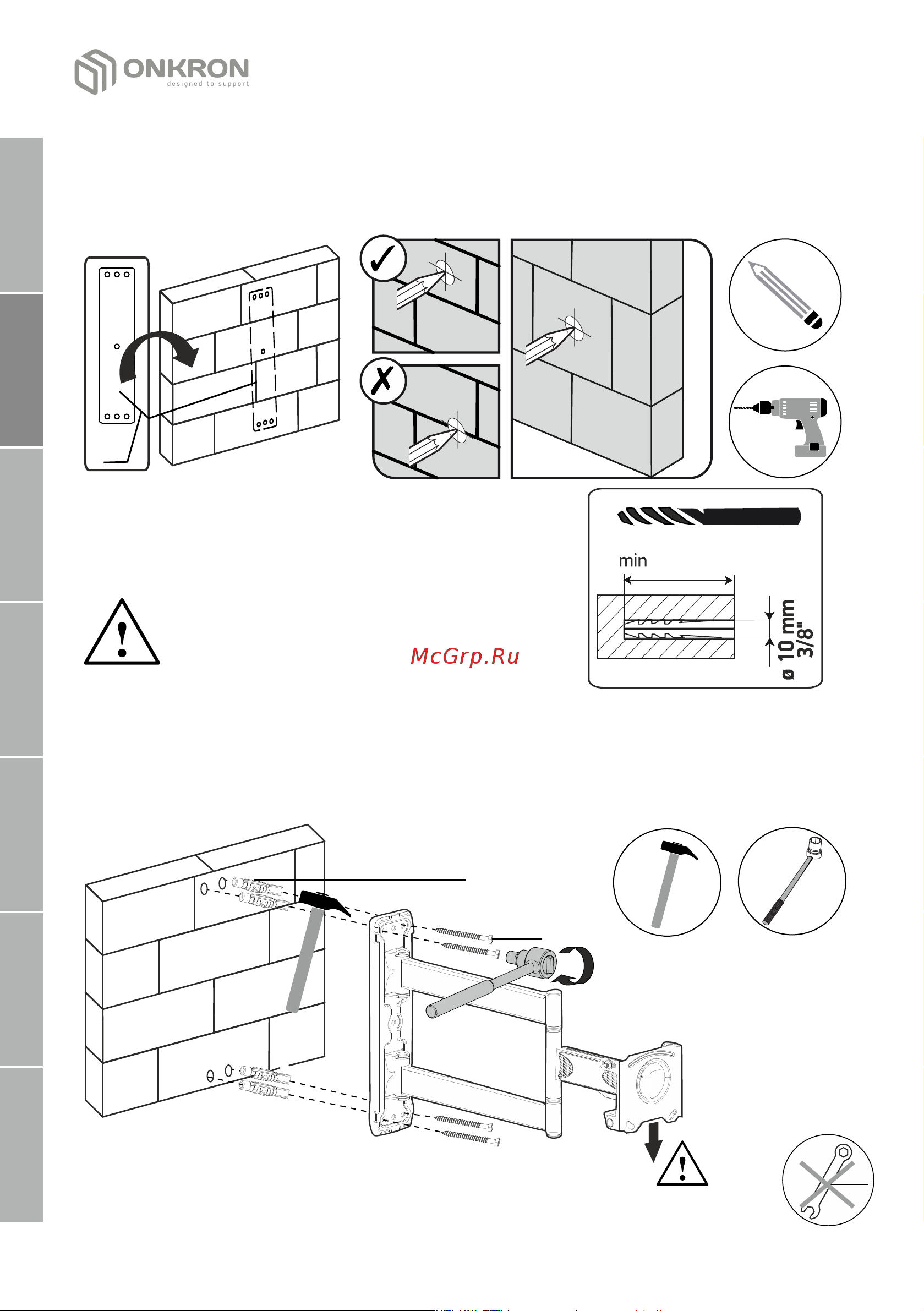

• Bohren Sie ein Loch mit einem Ø 10 mm
(3/8") Bohrer, mindestens 90 mm (3.54")
tief.
I
H
2.2. Installation der Halterung an die Hauptwand(tragende Wand),
nicht Porenbeton (Dicke des Putzes nicht mehr als 40 mm)
• Platzieren Sie die Bohrschablone (L) an der Wand, wo die Löcher gebohrt
werden sollen und markieren Sie die Löcher an der Wand mit einem
Bleistift.
L
Legen Sie die Halterung so an
die Wand an, dass sich die
B e f e s t i g u n g s n u t e n u n t e n
befinden.
90 mm
(3.54")
• Setzen Sie die Dübel (I) in die Löcher ein. Stellen Sie sicher, dass die
Dübel vollständig in die Wand eingesetzt sind, indem Sie mit einem
Hammer auf die Dübel klopfen.
• Schrauben Sie die Basis der Halterung mit M7x80 Schrauben (H) mit
Hilfe einer Ratsche zu der Wand.
G
ACHTUNG: Verwenden Sie den mitgelieferten Schlüssel (G) nicht!
Die Unterseite
der Halterung
