5
H
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
• Drill holes using a Ø 4 mm (5/32") bit at
depth minimum 2.76” (70mm).
• Install the mount on the
wall using screws М7х80
(Н).
IMPORTANT: Do not use the wrench (G) from the kit!
G
IMPORTANT: Dowels (I) are not needed!
L
• Put the drilling template (L) to the wall, mark drilling spots.
• Put the mount to the wall
the way, that mounting
slots are located at the
bottom.

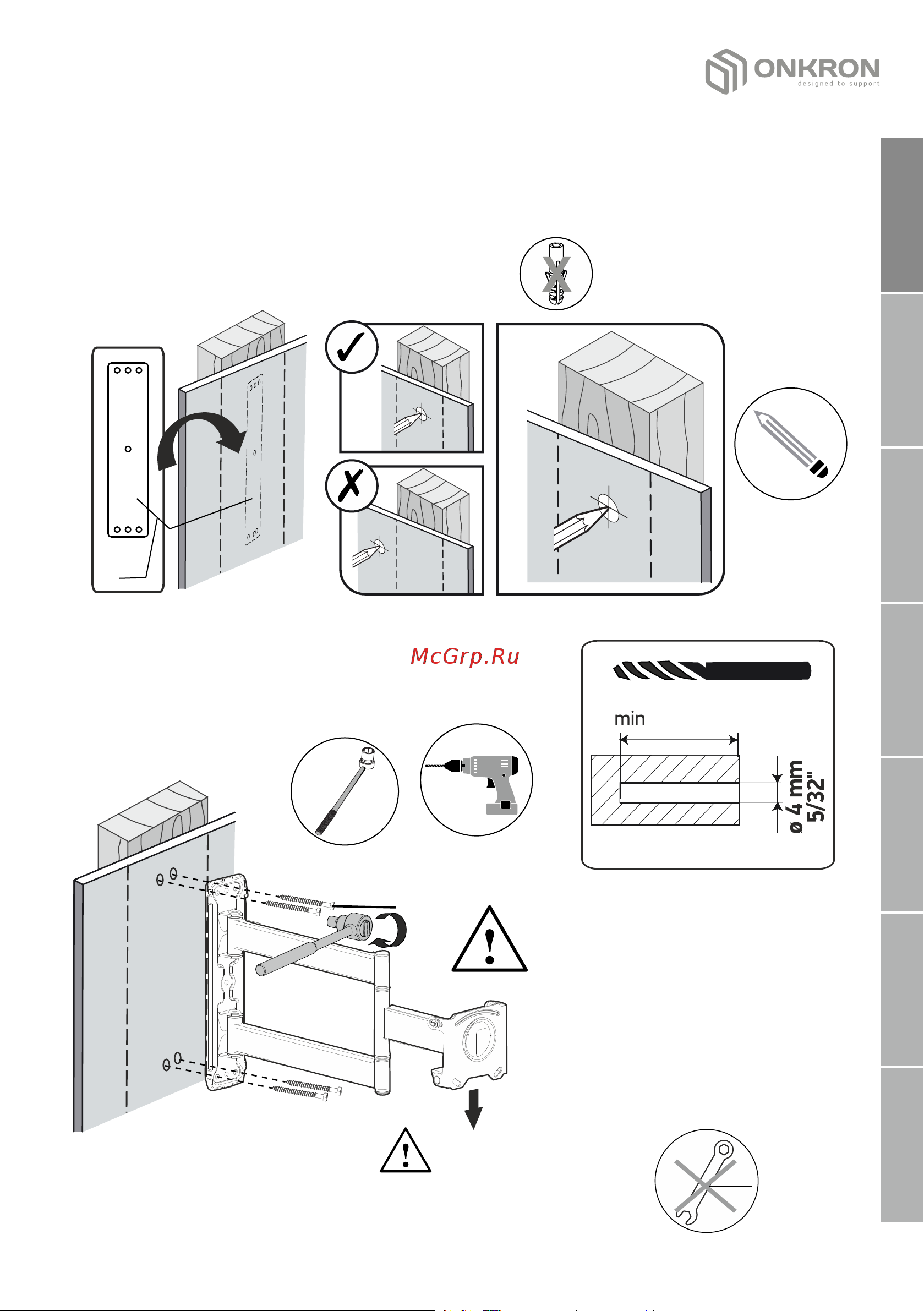

2.1 Wooden wall mounting, wooden studs for single layered
dry walls
The bottom
of the bracket
70 mm
(2.76")
