ONKRON NP25 [29/52] Installazione della staffa su una parete in legno per cartongesso monostrato
![ONKRON NP25 [29/52] Installazione della staffa su una parete in legno per cartongesso monostrato](/views2/1770925/page29/bg1d.png)
29
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
H
L
• Praticare il foro con una punta da trapano
da Ø 4 mm (5/32 ") profonda almeno 70 mm
(2.76").
• Avvitare la base della
staffa alla parete con
v i t i M 7 x 8 0 ( H )
u t i l i z z a n d o u n
cricchetto.
• Fissare la staffa alla
parete con le fessure di
montaggio nella parte
inferiore.
La parte inferiore
della staffa
ATTENZIONE: Non è richiesto l'uso di tasselli (I)!

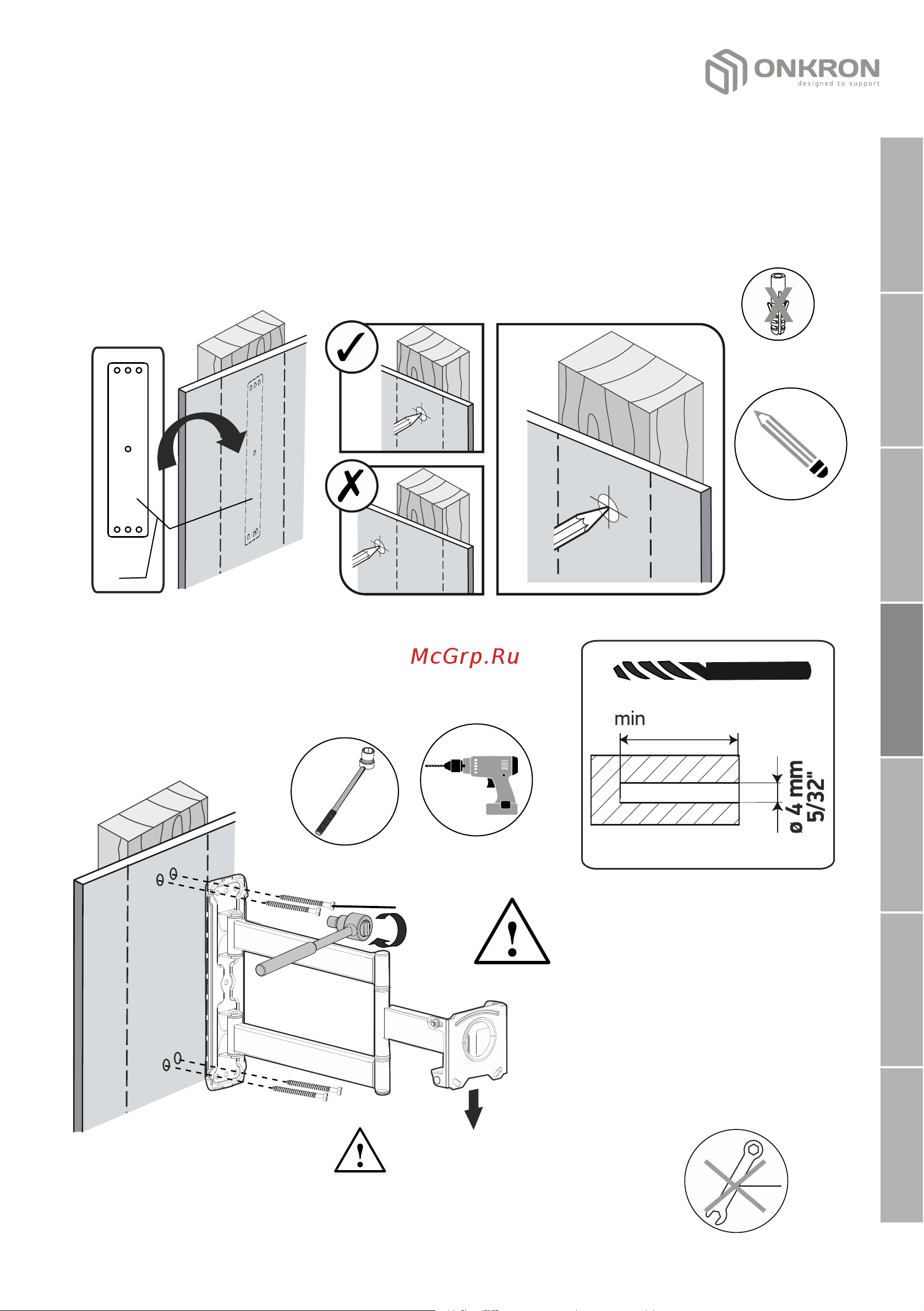

2.1 Installazione della staffa su una parete in legno, per
cartongesso monostrato
• Attaccare la dima di foratura (L) al muro, segnare sul muro con
una matita dove praticare i fori.
ATTENZIONE: non utilizzare la chiave in dotazione (G)!
G
70 mm
(2.76")
