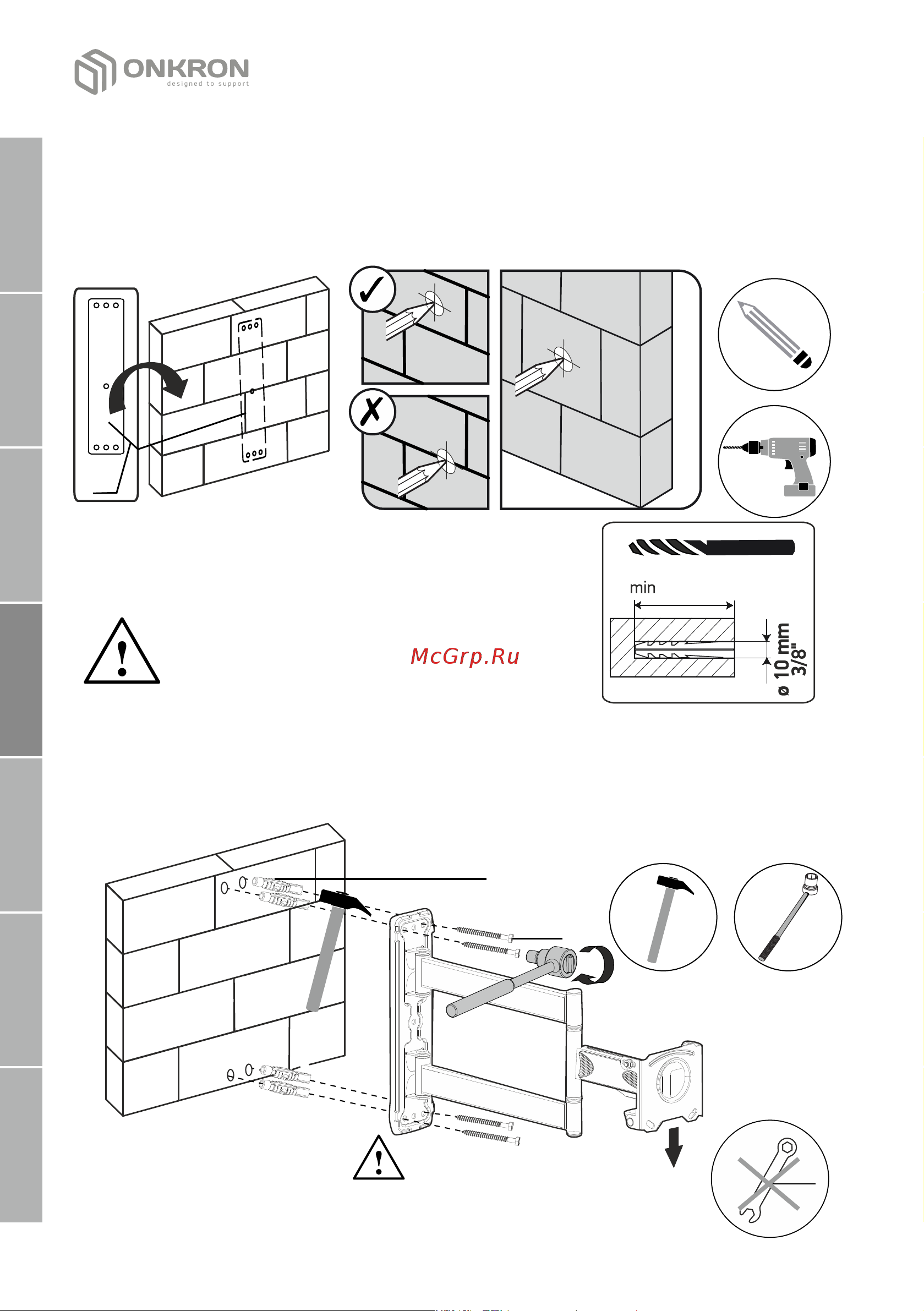

2.2 Per installare la staffa su una parete solida (portante),
cemento non aerato (spessore dell'intonaco non superiore
a 40 mm)
• Attaccare la dima di foratura (L) al muro, segnare sul muro con una matita
dove praticare i fori.
L
• Praticare un foro con un trapano da
Ø10 mm (3/8 ") nella parete di almeno
90 mm (3.54").
• Inserire i tasselli (I) nei fori. Assicurati che i tasselli siano
completamente inseriti nel muro.
• Avvitare la base della staffa alla parete con viti M7x80 (H)
utilizzando un cricchetto.
G
Fissare la staffa alla parete con le
fessure di montaggio nella parte
inferiore.
90 mm
(3.54")
ATTENZIONE: non utilizzare la chiave in dotazione (G)!
La parte inferiore della staffa
