ONKRON NP25 [3/52] Assembly kit
![ONKRON NP25 [3/52] Assembly kit](/views2/1770925/page3/bg3.png)
3

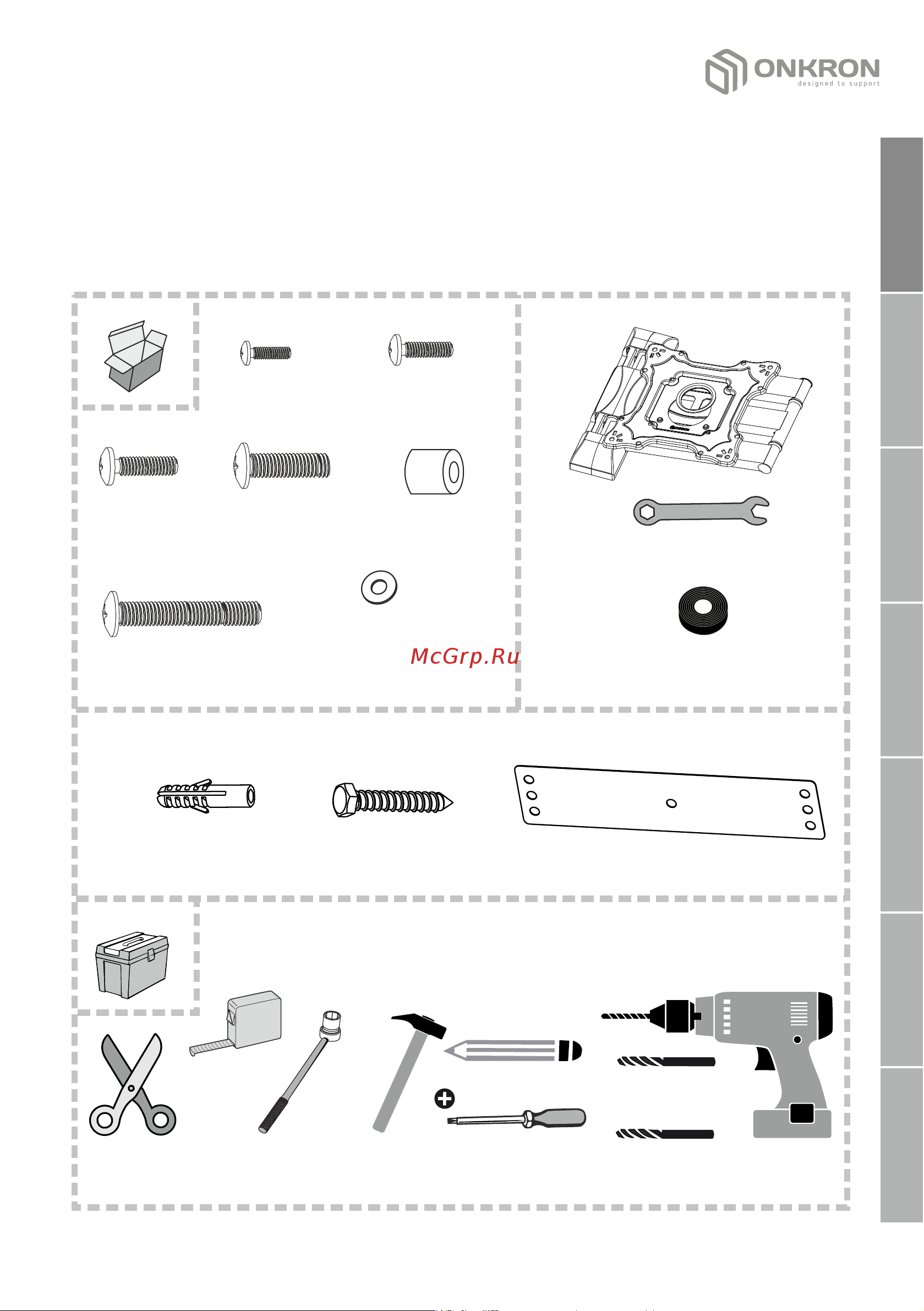

Assembly kit
Firstly unpack all components and make sure that you have all necessary
parts. In case you have any missing parts contact us anytime and we will
send them to you. Check the list:
M5x25 (x4)
B
M4x25 (x4)
A
M8x25 (x4)
D
M6x25 (x4)
C
13x6.2х1.5
Washer (x4)
E
Spacer (x4)
F
M8x50 (x4)
Bracket (x1)
Dowel
10х7х60 (x4)
I
M7x80 (x4)
H
Recommended tools, not included:
Key (x1)
G
Drilling template L (x1)
MOUNTING KIT FOR TV:
MOUNTING KIT FOR WALL:
Tape (x1)
J
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
Scissors
Electric drill
Screwdriver
Socket
wrench
12 mm
Hammer
Pencil
Concrete drill
(3/8")bit Ø10 mm
Wood drill
4 mm (5/32") bit Ø
Measuring tape
