2.2 L'installation du support sur le mur principal( porteur),
pas en béton cellulaire (épaisseur de plâtre inférieur à 40 mm)

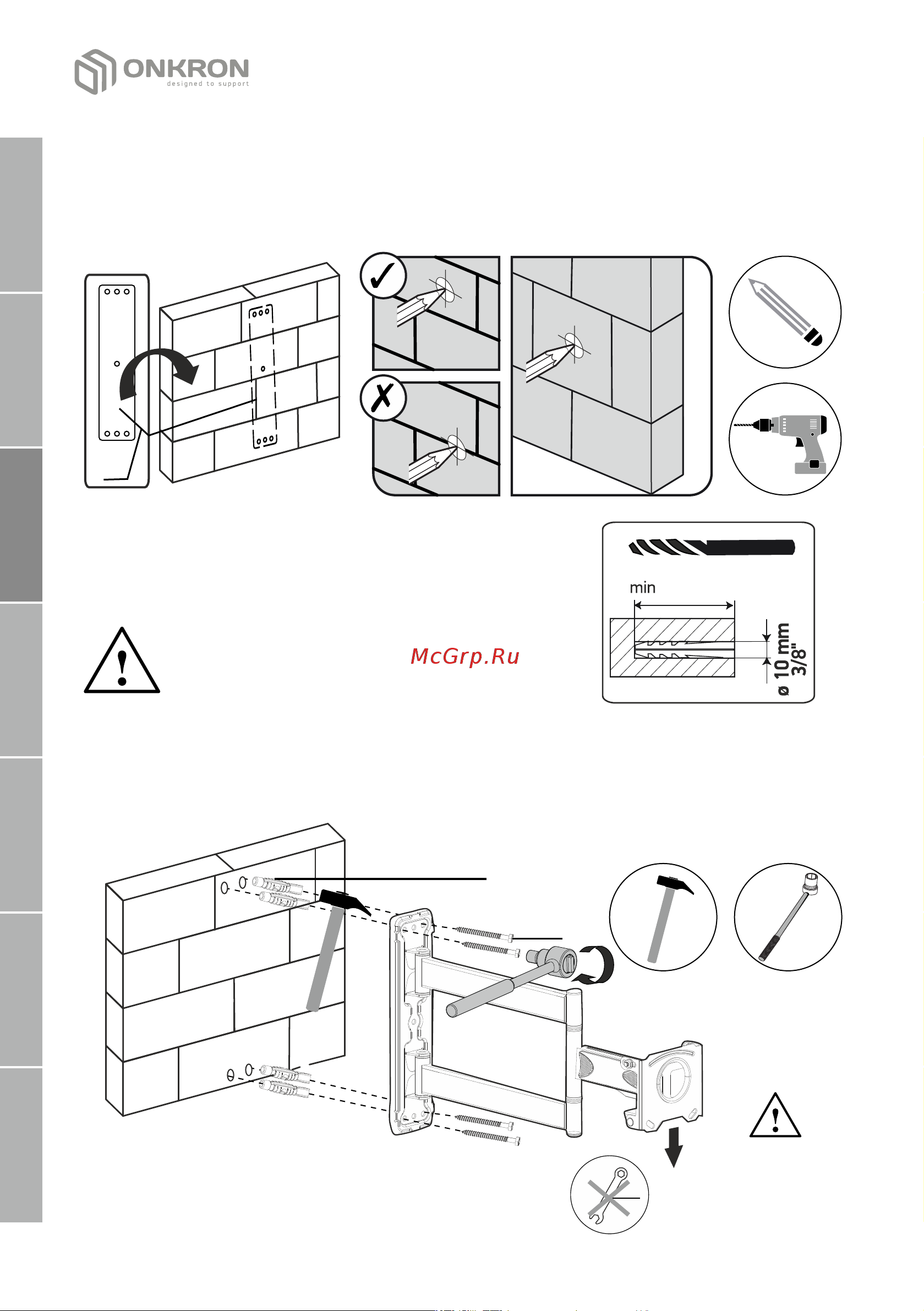

• Fixez le gabarit de perçage (L) au mur, marquez les emplacements
avec un crayon.
L
• Percez un trou avec un foret de Ø10 mm
(3/8") dans le mur d'au moins 90 mm
(3.54").
• Insérez les chevilles (I) dans les trous. Assurez-vous que les
chevilles sont bien insérées dans le mur.
• Vissez la base du support au mur avec des vis M7x80 (H) à l'aide d'un
cliquet.
ATTENTION: n'utilisez pas la clé du kit (G)!
G
Fixez le support au mur de sorte que
les trous de montage de la plaque
VESA se trouvent en bas (voir
l'image).
Le bas du support
90 mm
(3.54")
