8
Қазақ
Русский
Español
Italiano
Français
Deutsche
English
• IMPORTANT: Type of your TV will help to understand what spacers
and screw should be used.
100 mm = 10 cm = 4 inches
200 mm = 20 cm = 7.8 inches
300 mm = 30 cm = 11.8 inches
400 mm = 40 cm = 15.7 inches
Width:_______mm/inches x Height_______mm/inches

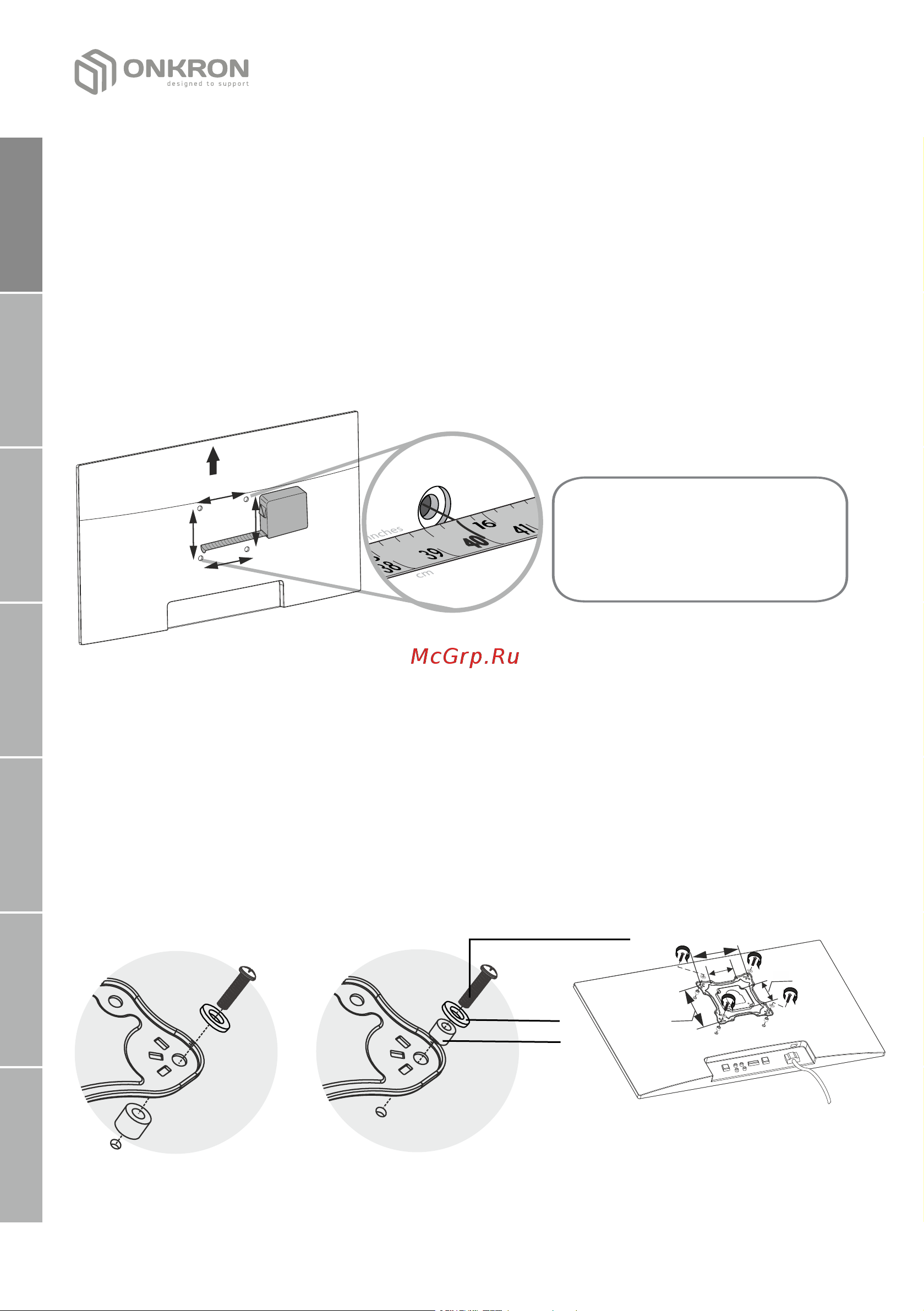

• Find out your TV's VESA pattern. You can do this either by checking
your TV's characteristics or by manual measuring distance between
holes on the back of your TV – horizontal and vertical. This is your
VESA pattern.
5. VESA panel installation
Width
Height
UP
• Put VESA panel on the back of your TV to match holes. Put spacers
(F) between TV and the panel use suitable bolts А/B/C/D/M8x50 if
necessary. Or you can put spacers with washers between bolts and
the panel.
200
1
00
100
200
or
E
F
A/B/C/D/M8x50
