24
Қазақ
Русский
Español
Italiano
Français
Deutsche
English

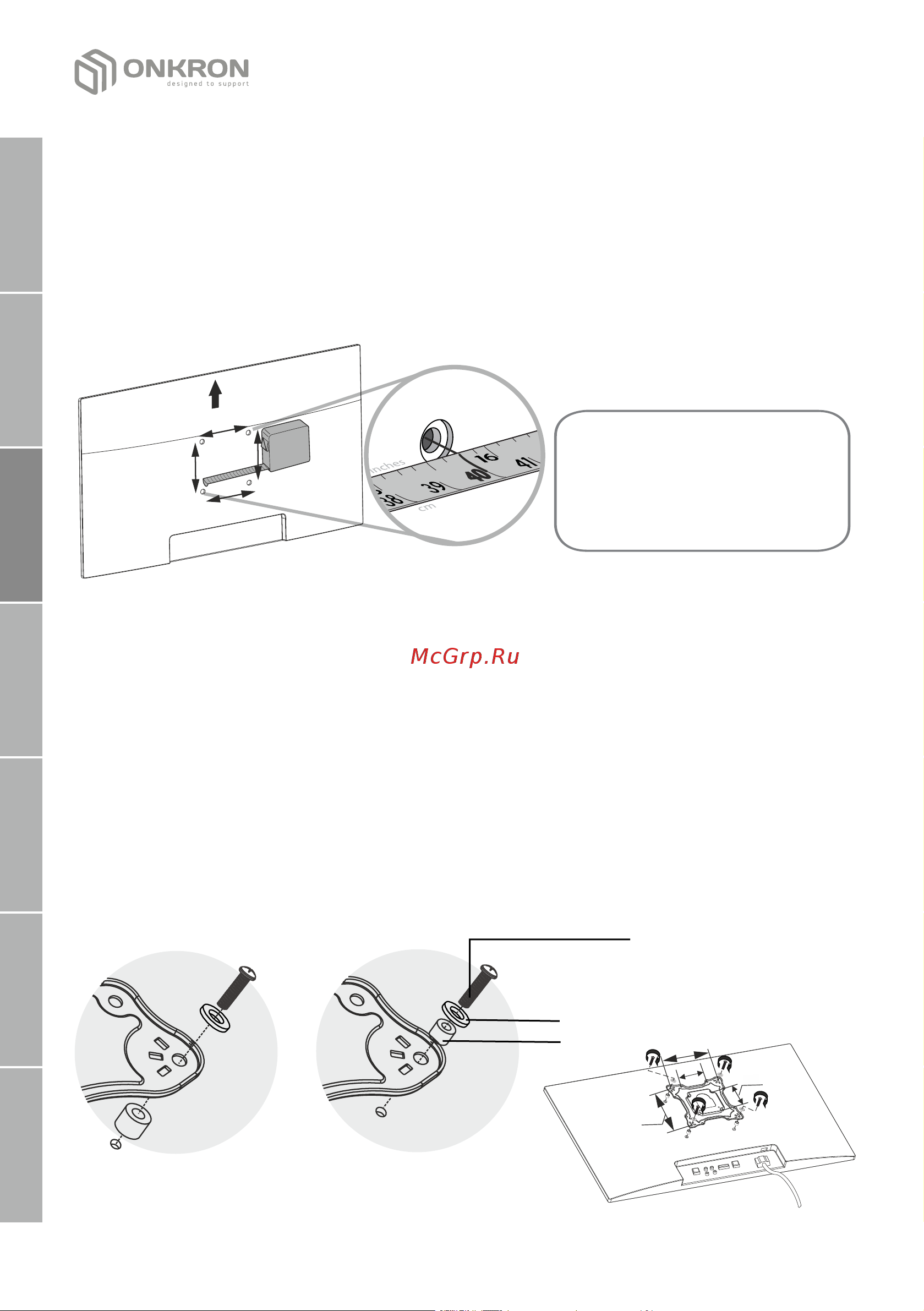

• Choisissez les vis adaptées pour votre téléviseur dans le kit de
motange (A/B/C/D M8x50).
• Installez le panneau de support VESA de sorte que ses trous
coïncident avec ceux du téléviseur, en plaçant préalablement les
douilles (F) entre le téléviseur et le panneau VESA.
• Le mode d'installation facultative: les bagues (F) avec rondelle (E)
sont utilisées entre les vis A/B/C/D M8x50 et le panneau VESA.
E
F
A/B/C/D/M8x50
200
1
00
100
200
• ATTENTION: Le type de votre téléviseur vous aidera à déterminer le
jeu de fixations (vis / entretoises) à utiliser lors de l'installation de
la plaque VESA.
100 mm = 10 cm = 4 inches
200 mm = 20 cm = 7.8 inches
300 mm = 30 cm = 11.8 inches
400 mm = 40 cm = 15.7 inches
L'argeur:_______mm/inches x L'hauteur_______mm/inches
• Déterminez la norme VESA de votre téléviseur en consultant ses
caractéristiques ou en mesurant la distance horizontale et verticale
entre les trous de montage derrière l'écran. Ce sera la norme VESA
pour votre téléviseur.
5. L'installation de la plaque VESA sur le téléviseur
L'argeur
L'hauteur
haut
ou
