5 ■English
Indoor Unit Installation
1.
Installing the mounting plate.
• Themountingplate shouldbeinstalled on awallwhich can support the weightofthe indoorunit.
1) Temporarilysecure the mounting plate to the wall, make sure thatthe paneliscompletely level, andmarkthe boring
pointsonthe wall.
2) Secure themountingplate to the wall with screws.

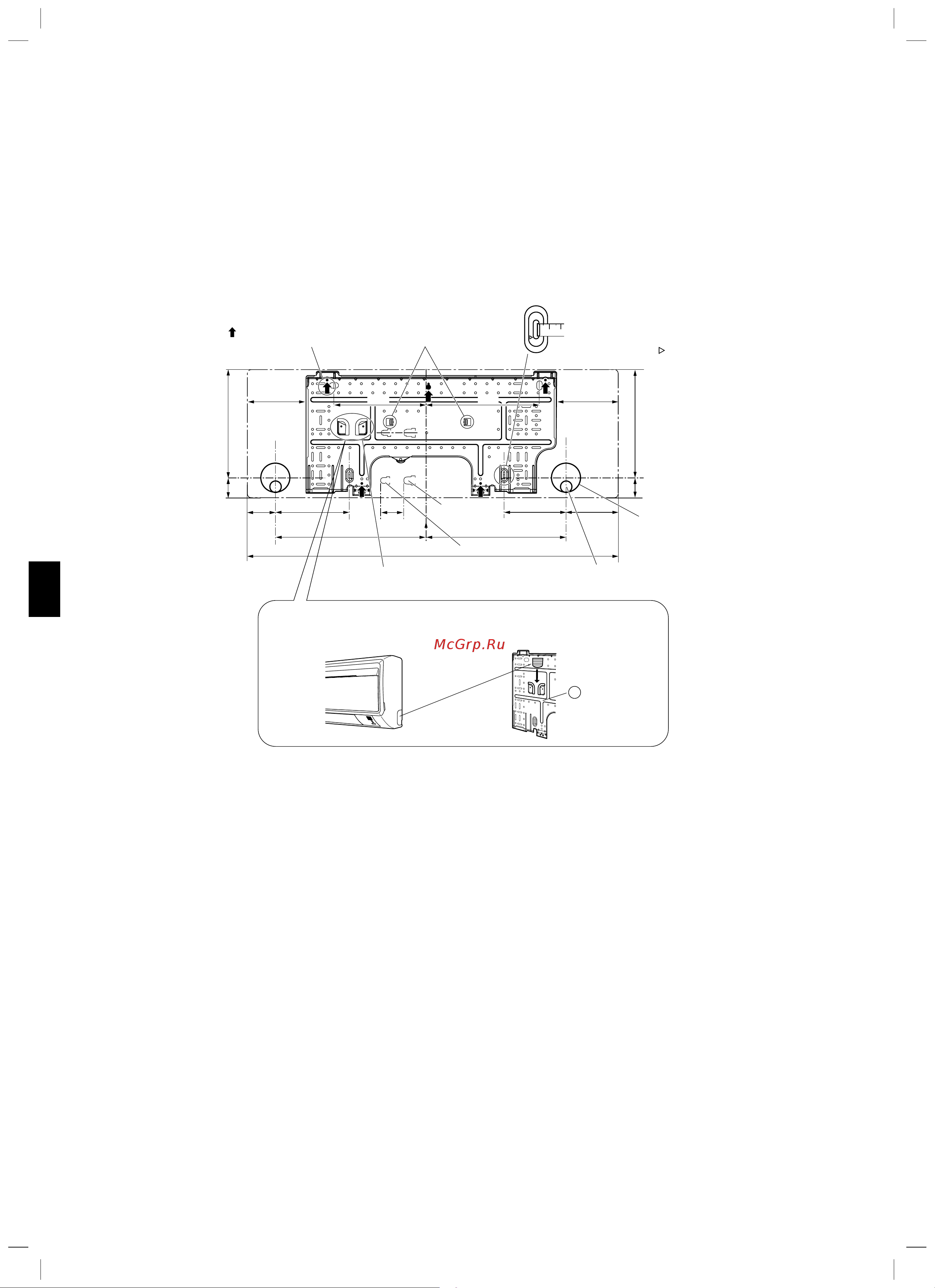

Recommended mounting-plateretention spotsand Dimensions
770
Use tape measure
as shown.
Position the end of
atape measure at .
Keep here the piece cut out
from the unit for piping
Liquid pipe end
Gas pipe end
*The removed pipe port cover can be
kept in the mounting plate pocket.
Removed pipe
port cover
A
Mounting plate
Through-
the-wall
hole φ65mm
Recommended mounting -plate
retention spots (5 spots in all)
Place aleveler
on raised tab.
41.3
41.3
241.7
54
330.5
241.7
160
54.5
50160
101120.5
331
203 247
Drain hose
position
