5 | Подготовка
Справочное руководство для монтажника
22
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
5.2.1 Требования к месту установки наружного блока
ИНФОРМАЦИЯ
Также ознакомьтесь со следующими требованиями:
▪ Общие требования к месту монтажа. См. главу “Общие правила техники
безопасности”.
▪ Требования к трубопроводам хладагента (длина, перепад высот).
Дополнительная информация приведена в данной главе “Подготовка”.

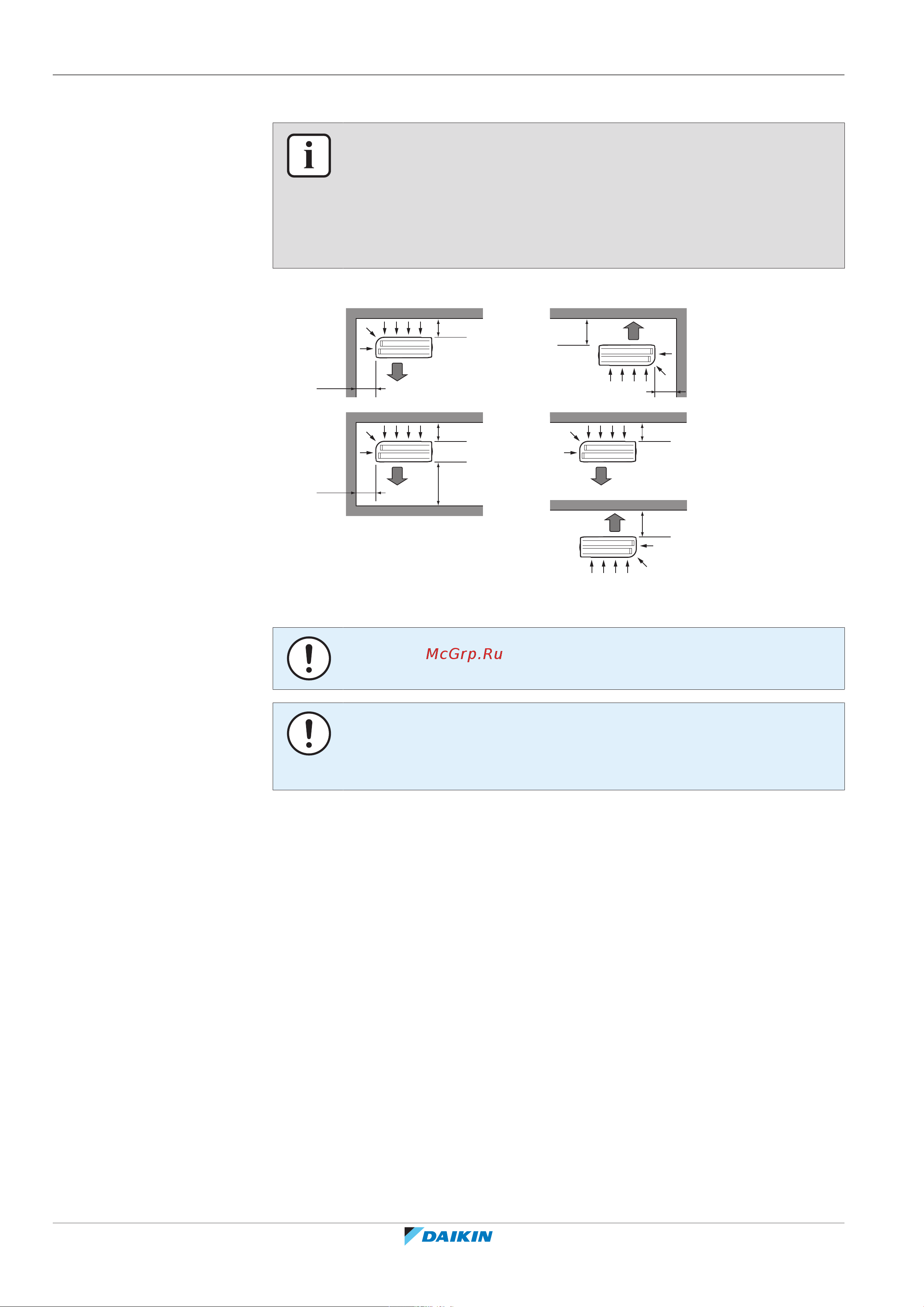

Помните следующие правила организации пространства:
>100
>50
>350
(mm)
b
a
>100
>50
b
a
>100
b
a
b
a
>350
>350
>50
b
a
a Выброс воздуха
b Воздухозаборник
ПРИМЕЧАНИЕ
Высота стены на стороне выхода наружного блока ДОЛЖНА быть ≤1200мм.
ПРИМЕЧАНИЕ
▪ НЕ ставьте агрегаты друг на друга.
▪ НЕ подвешивайте агрегаты к потолку.
Сильный ветер (≥18км/ч) в направлении выброса воздуха из наружного блока
вызывает короткое замыкание (всасывание выбрасываемого воздуха). Это
может привести к следующим последствиям:
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста высокого;
▪ поломка вентилятора (постоянное воздействие сильного ветра может
привести к нарастанию оборотов вентилятора вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от ветра
защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы воздухоприемник
был направлен к стене и НЕ подвергался непосредственному воздействию
ветра.
