Daikin RXM50N2V1B9 [43/72] Монтаж
![Daikin RXM50N2V1B9 [43/72] Монтаж](/views2/1770449/page43/bg2b.png)
6 | Монтаж
Справочное руководство для монтажника
43
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-7H – 2019.12
ИНФОРМАЦИЯ
Длина трубопровода - эта длина одной стороны трубопровода жидкости.
6.6.5 Расчёт объема полной перезаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее количество заправленного
хладагента составляет объем заводской заправки хладагентом (см. паспортную
табличку агрегата) + определенный дополнительный объем.
6.6.6 Дозаправка хладагентом
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие вещества могут вызвать взрывы
и несчастные случаи.
▪ Хладагент R32 содержит фторированные парниковые газы. Значение
потенциала глобального потепления (GWP) составляет 675. НЕ выпускайте
эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и
очки.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки компрессора НЕ заправляйте больше хладагента, чем
указано.
Предварительные условия: Перед заправкой хладагентом обязательно
выполните подсоединение и проверку (на герметичность, с вакуумной
осушкой) трубопроводов хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного хладагента.
Если потребовалась откачка хладагента для демонтажа или перестановки
системы, ознакомьтесь с дополнительной информацией, изложенной в
параграфе «12.2Порядок откачка хладагента» [461].

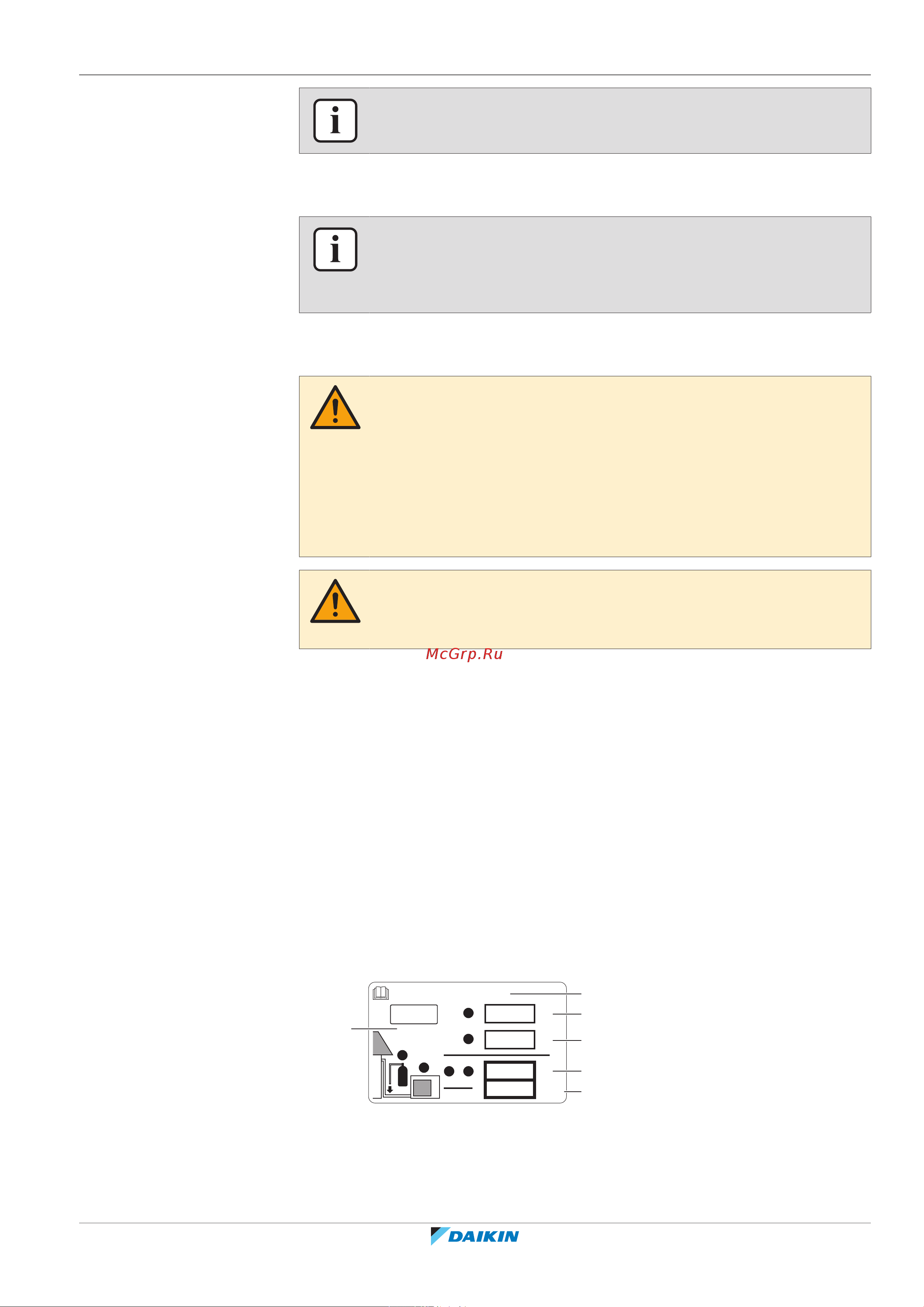

6.6.7 Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей), отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см. паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
